JZ-602 grau 7 G 1,5 mm²

HELUKABELArtikel-Nr. 83074

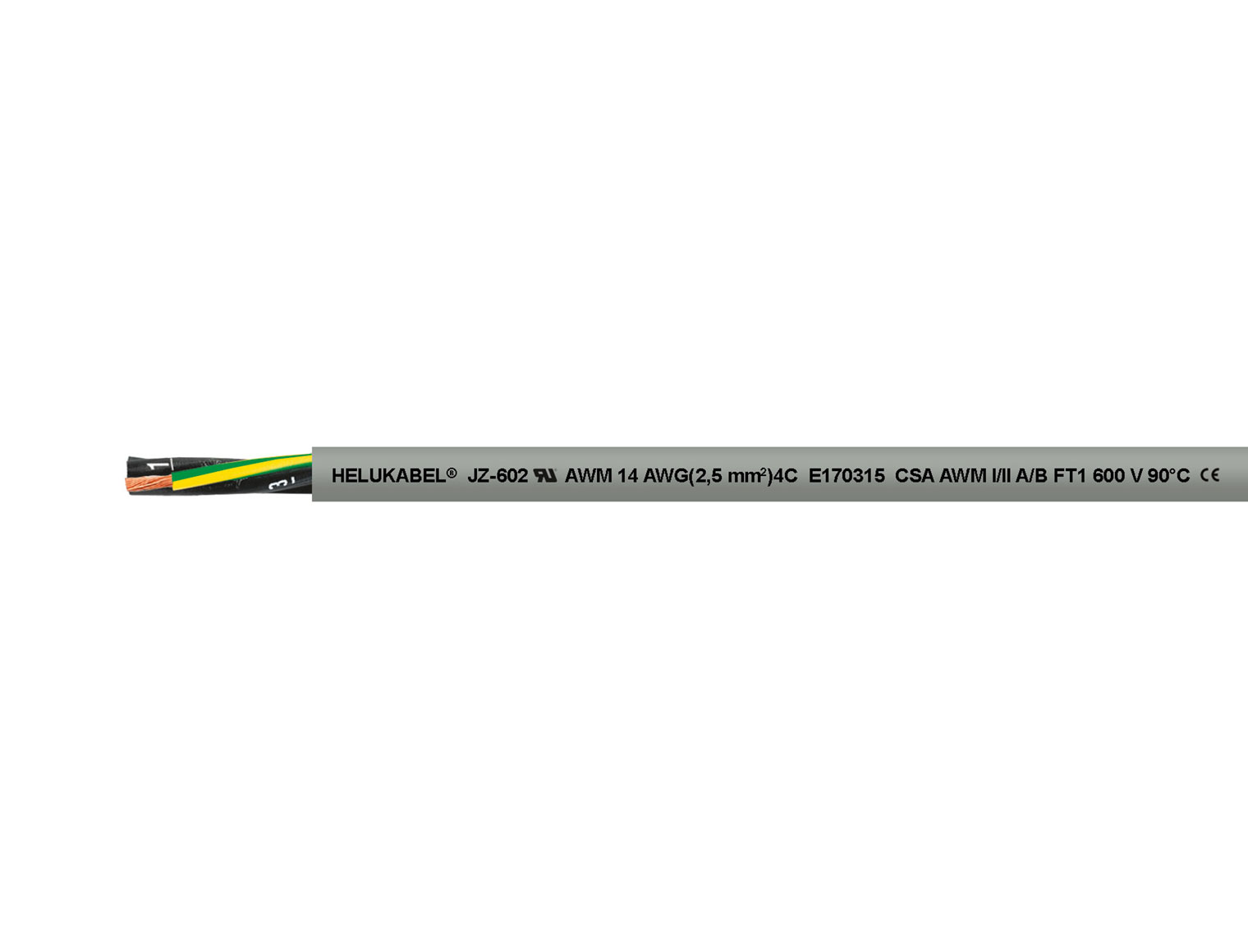

JZ-602 / OZ-602 — HELU Serienabbildung; Ausführung siehe Artikelangaben.

Dokumente zum Produkt

Datenblatt JZ-602 grau 7 G 1,5 mm² ↗Werksbescheinigung JZ-602 grau 7 G 1,5 mm² ↗
, ,

  • +90°C
  • 600 V
Artikelnummer: 83074 Kategorien: , , Marke:
HELUKABEL LÄNGEN & PREISE

Passend für Ihr Projekt.

Ausführung, Menge und Lieferbarkeit stimmen wir mit Ihnen ab.

Größere Mengen oder Sonderlängen?Wir erstellen Ihr individuelles Angebot.
Anfragen
Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

JZ-602 / OZ-602 — HELU Serienabbildung; Ausführung siehe Artikelangaben.
JZ-602 grau 7 G 1,5 mm²SKU: 83074

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Artikeldetails

Art.-Nr. 83074
Artikelbezeichnung JZ-602 grau 7 G 1,5 mm²
AWG (ca.) 16
Außen-Ø mm (ca.) 9
Cu-Zahl per km 101,0
Gewicht kg/km (ca.) 186,0
Meter pro Verpackungseinheit 100, 500, 1000
individuelle Zuschnitte möglich ja
EAN / GTIN 4060892014482
Zolltarifnummer 85444995
Aufbau
  • Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
  • Aderisolation: PVC nach UL-Std. 758 (AWM) Style 11008, CSA-Std. C22.2 No. 210
  • Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
  • Schutzleiter: ab 3 Adern,
  • G = mit Schutzleiter GN-GE, in der Außenlage,
  • x = ohne Schutzleiter (OZ)
  • Adern mit optimalen Schlaglängen in Lagen verseilt
  • Außenmantel: PVC nach UL-Std. 758 (AWM) Style 2587, CSA-Std. C22.2 No. 210
  • Mantelfarbe: grau (RAL 7001)
  • Längenmarkierung: in Meter
Eigenschaften
  • weitgehend beständig gegen: Öl
  • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
  • Zertifizierungen und Zulassungen:
  • EAC
Hinweise
  • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Verwendung
  • UL-/CSA-approbierte, flexible Steuerleitung (bis 600 V) für Maschinen im Werkzeug- und Anlagenbau; geeignet für die Verlegung in trockenen, feuchten und nassen Räumen bei mittlerer mechanischer Beanspruchung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung, jedoch nicht im Freien.

Technische Daten

Norm / BeschreibungPVC-Steuer- und Anschlussleitung nach UL-Std. 758 (AWM) Style 2587, CSA-Std. C22.2 No. 210 - AWM I/II A/B
Temperaturbereichbewegt -10°C bis +90°C
nicht bewegt -40°C bis +90°C
NennspannungUL (AWM) AC 600 V
Prüfspannung Ader/Ader3000 V
Durchschlagspannung6000 V
Mindestbiegeradiusbewegt 7,5x Außen-Ø
nicht bewegt 4x Außen-Ø

UL-Zertifizierung · CSA-Zertifizierung · EAC-Zertifizierung · Längenmarkierung in Meter · UKCA-Zertifizierung
