Artikeldetails
| Art.-Nr. | 12649 |
|---|---|

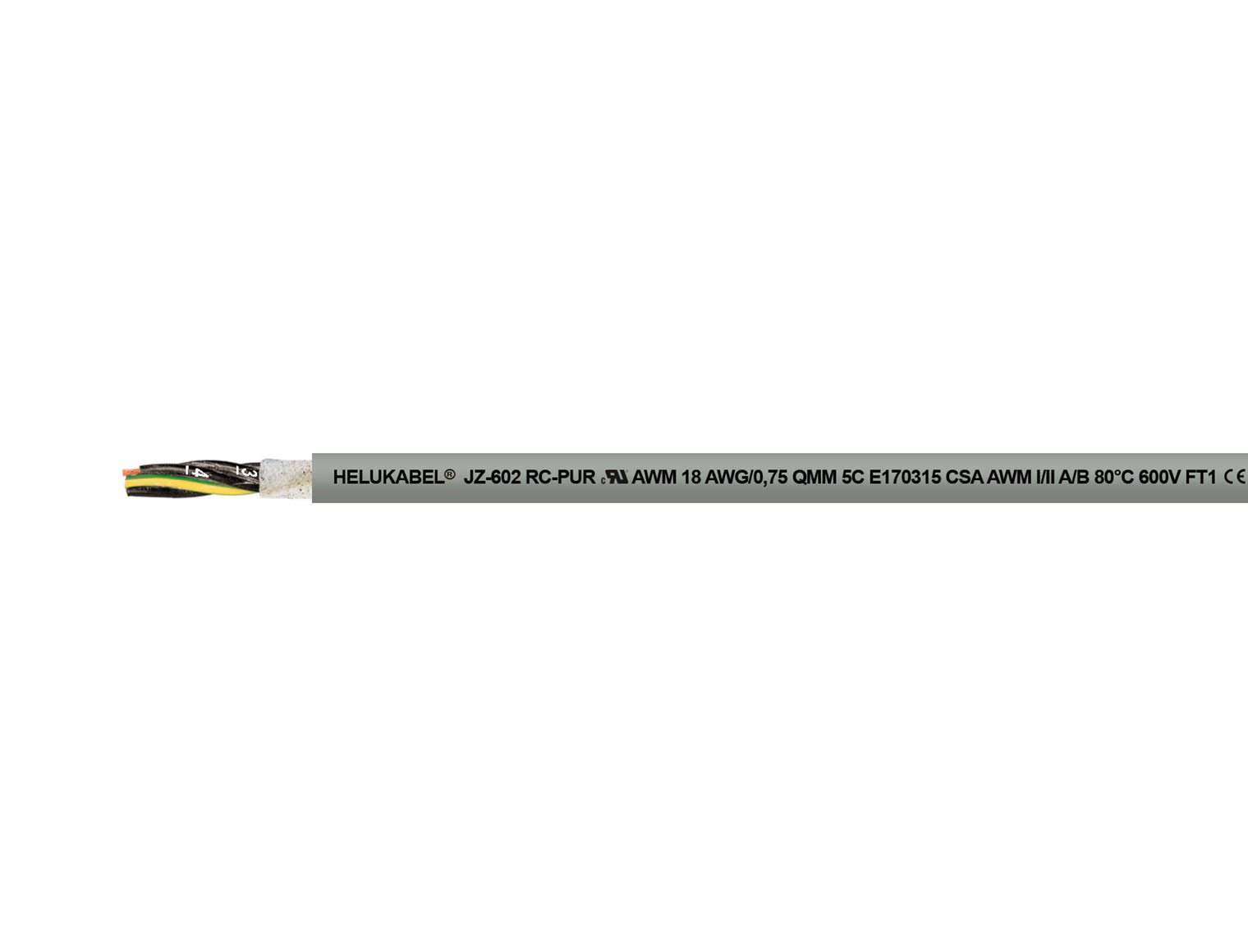

| Artikelbezeichnung | JZ-602-RC-PUR grau 3 G 1,5 mm² |
| AWG (ca.) | 16 |
| Außen-Ø mm (ca.) | 7,4 |
| Cu-Zahl per km | 44,0 |
| Gewicht kg/km (ca.) | 94,0 |
| Meter pro Verpackungseinheit | 100, 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892135330 |
| Zolltarifnummer | 85444995 |
Aufbau
- Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl. 6 / IEC 60228 cl. 6
- Aderisolation: Spezial-PVC nach DIN VDE 0207-363-3 / DIN EN 50363-3 (Mischungstyp TI2), UL-Std. 1581
- Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
- G = mit Schutzleiter GN-GE, in der Außenlage
- Adern mit optimal abgestimmten Schlaglängen in Lagen verseilt
- Vliesbewicklung über jeder Verseillage
- Außenmantel: Spezial-Vollpolyurethan nach DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 (Mischungstyp TMPU)
- Mantelfarbe: grau (RAL 7001)
- Längenmarkierung: in Meter
Eigenschaften
- beständig gegen: Öl, UV-Strahlung, Ozon, Sauerstoff, Witterungseinflüsse, Hydrolyse, Mikroben, Kühlmittel, Hydraulikflüssigkeiten, Säuren, Laugen, Fette, Meer- und Gebrauchtwasser
- hoch abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
- zur Verwendung im Freien
- schleppkettenfähig
- die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
- flammwidrig nach UL VW-1, CSA FT1
- ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
- UV-beständig nach DIN EN ISO 4892-2
- witterungsbeständig nach DIN EN ISO 4892-2
- Zertifizierungen und Zulassungen:
- EAC
Hinweise
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
- zum Einsatz in Energieführungssystemen:
- 1) die Montageanweisung ist zu beachten
- 2) weitere Einsatzparameter sind den Auswahltabellen zu entnehmen
- 3) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme zu nutzen
Verwendung
- Für die Verlegung in trockenen, feuchten, nassen Räumen und im Freien bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung als hochflexible PUR-Schleppkettenleitung geeignet für häufige Hub- und Biegebeanspruchung im Maschinen- und Werkzeugbau, in der Robotertechnik und an permanent bewegten Maschinenteilen. RC = Robotics Cable
