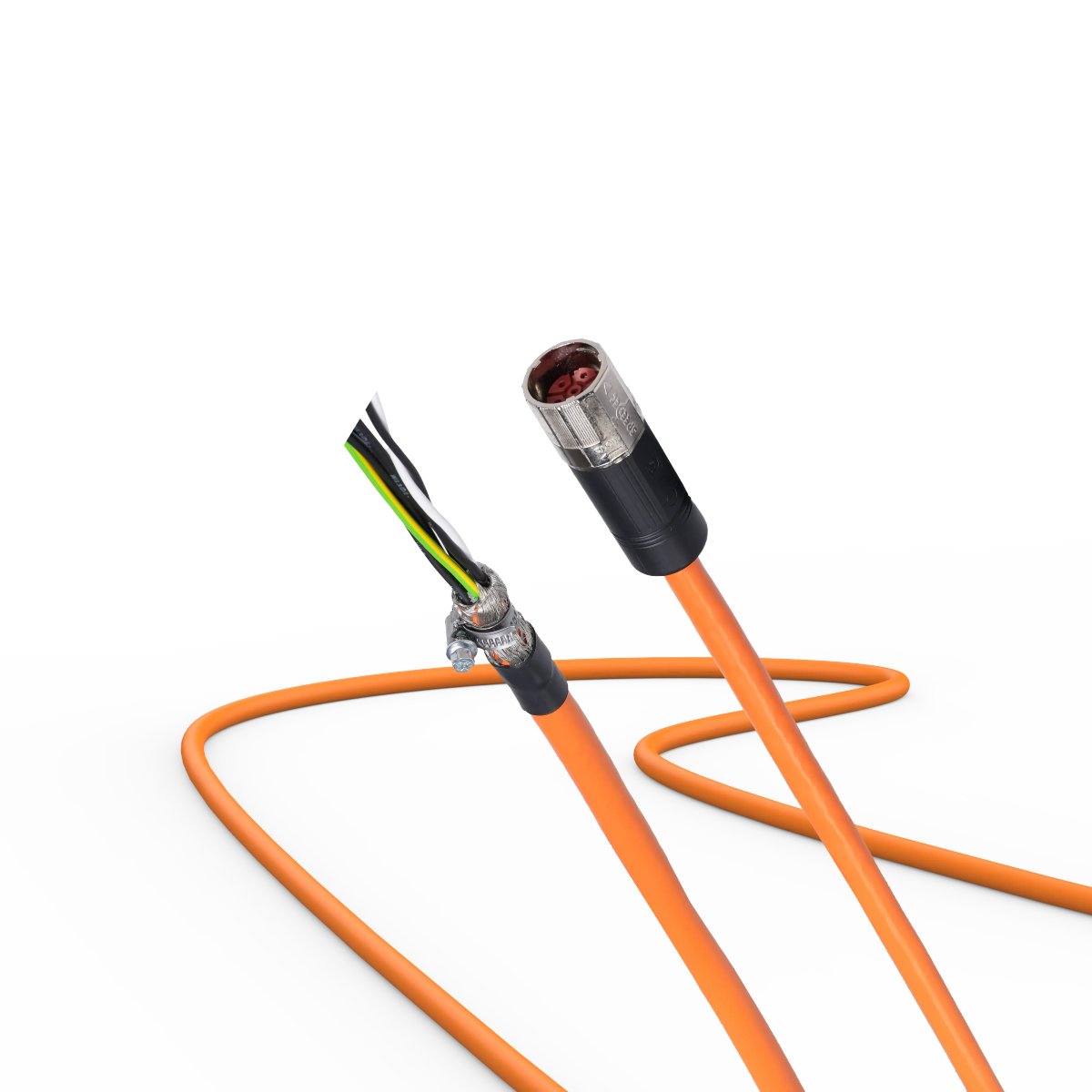

vorkonfektionierte Servo-Leitung; Schleppkette, flexibel; Polyurethan; ; offenes Ende
Vorteile
- Kompatibel zu gängigen SIEMENS®-Servoantrieben.
- In diversen Leitungsaufbau-Varianten gemäß benötigter Schnittstellenkompatibilität erhältlich.
- Beidseitig für den Anschluss vorbereitete Leitung spart Zeit und eliminiert das Fehlerpotential bei der Konfektionierung vor Ort. Der fachgerechte Leiteranschluss nach definierten Kriterien bewirkt eine beständige Produktqualität.
- Mit LAPP-optimiertem Steckverbinder. Der Steckverbinder ist kunststoffbeschichtet, manipulationssicher, bietet Schutzart IP 67 und ermöglicht eine 360°-Kontaktierung des Leitungsschirms für erhöhten Schutz vor elektromagnetischen Störungen.
Anwendungsbereiche
- Zur Energieversorgung und/oder Signalübertragung (artikelabhängig).
- Zur Verbindung von Frequenzumrichter und Servomotor bzw. zur Verbindung des Feedbacksystems im Servomotor mit dem Frequenzumrichter (artikelabhängig).
- Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Einsetzbar in trockenen, feuchten und speziell in rauen und öligen Umgebungen.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Für den Außenbereich geeignet.
Produkthinweise
- Die Länge der Konfektionen wird zwischen den Steckverbindern gemessen.
- Im Falle einer offenen Seite werden die offenen Adern nicht mitgemessen.
Technische Daten
Allgemeine Informationen
| Konfektionstyp | 5CG10 |
|---|---|
| Antriebshersteller | Siemens |
| Produkttyp | vorkonfektionierte Servo-Leitung |
| Verpackungseinheit (VPE) | 1 |
| Steckverbinder 2 | offenes Ende |
| Zolltarifnummer | 85444290 |
Produktaufbau
| Einschließlich Schutzleiter | Ja |
|---|---|
| Geschirmt | Ja |
| Grundmaterial des Außenmantels, Kurzform | PUR |
| Außenmantelfarbe | orange |
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled servo cable; Cable chain, Flexible; Polyurethane; ; Open end
Benefits
- Compatible with common SIEMENS® servo drives.
- Available in various cable design variants according to the required interface compatibility.
- Cables prepared for connection on both sides save time and eliminate the potential for errors during assembly on site. Professional conductor connection according to defined criteria ensures consistent product quality.
- With LAPP-optimised connector. The connector is plastic-coated, tamper-proof, offers IP 67 protection and enables 360° contacting of the cable shield for increased protection against electromagnetic interference.
Applications
- For power supply and/or signal transmission (depending on the item).
- For connecting the frequency converter and servomotor or for connecting the feedback system in the servomotor to the frequency converter (depending on the article).
- Cable design allows highly flexible, continuously moving use in moving machine parts and in cable chains.
- Can be used in dry and damp conditions, and especially in harsh and oily environments.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Suitable for outdoor use.
Product notes
- The length of the assemblies is measured between the connectors.
- If one end is open, the conductors are included in the measurement.
Technical specifications
General information
| Harnessing type | 5CG10 |
|---|---|
| Drive manufacturer | Siemens |
| Product type | Pre-assembled servo cable |
| Delivery Unit | 1 |
| Connector 2 | Open end |
| customs code | 85444290 |
Product design
| Including protective earth | Yes |
|---|---|
| Shielded | Yes |
| Basic material of outer sheath, short form | PUR |
| Outer sheath colour | orange |
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
