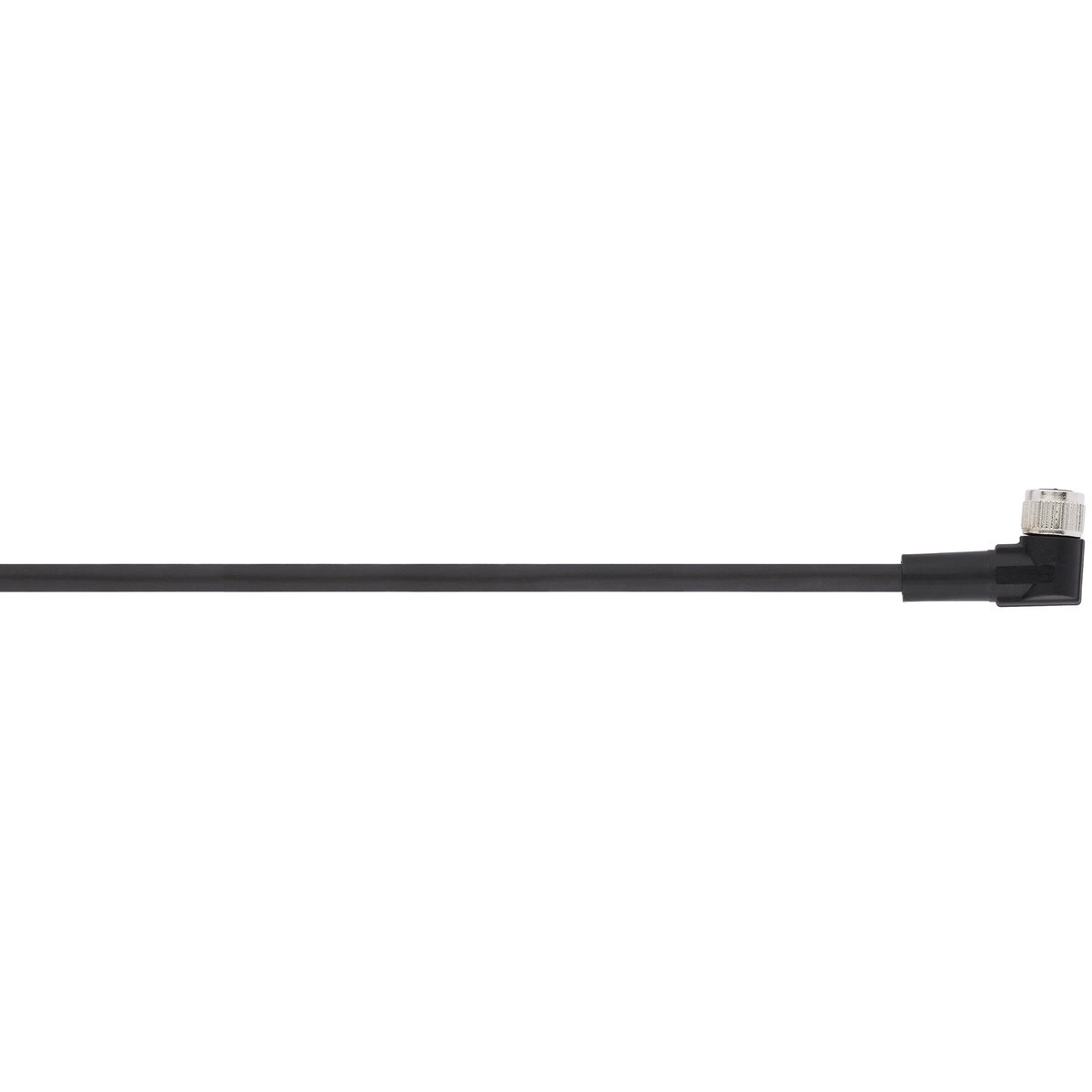

vorkonfektionierte Sensor/Aktor-Leitung; flexibel; Polyvinylchlorid; 1×3; offenes Ende; M 12 (A-kodiert), Buchse, gewinkelt (90 °); 10 m
Vorteile
- Als einseitig konfektionierte Leitung zur flexiblen Bestimmung der Leitungslänge und freien Wahl des weiteren Anschlusses erhältlich.
- Auch als beidseitig konfektionierte Leitung für Zeitersparnis bei der Installation erhältlich.
- Einfache Integration ins Maschinenkonzept durch kompakte Abmessungen.
- Integrierte Rüttelsicherung des Steckverbinders macht diesen unempfindlich gegenüber Schock und Vibrationen.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung.
- Für mittlere mechanische Beanspruchung geeignet.
- Einsetzbar in trockenen und feuchten Räumen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
vorkonfektionierte Sensor/Aktor-Leitung |
| Länge |
10 m |
| Gewicht |
0.38 kg |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
offenes Ende |
| Steckverbinder 2 |
M 12; Buchse; gewinkelt; A-kodiert; Anzahl der Kontakte: 3 |
| Zolltarifnummer |
85444290 |
Produktaufbau
| Leitungsabmessung |
3X |
| Anzahl Adern |
3 |
| Geschirmt |
Nein |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
Produkteigenschaften
| Einsatzgebiet |
flexibel |
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 65; IP 67; IP 68 |
| Einsatz im Ex-Bereich |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 40 |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
nach UL 2238 (e-file number: E249137) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E249137) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-101 |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled sensor/actuator cable; Flexible; Polyvinylchloride; 1×3; Open end; M 12 (A-coded), Socket, Angled (90 °); 10 m
Benefits
- Available as a one-sided assembled cable for flexible selection of the cable length and free choice of further connection.
- Also available as a cable assembled on both sides to save time during installation.
- Compact dimensions enable easy integration into the machine concept.
- The integrated vibration protection of the connector makes it resistant to shocks and vibrations.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- Can be used universally on machine interfaces for many applications in data and signal transmission.
- Suitable for medium mechanical stress.
- Can be used in dry and damp spaces.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Pre-assembled sensor/actuator cable |
| Length |
10 m |
| Weight |
0.38 kg |
| Delivery Unit |
1 |
| Connector 1 |
Open end |
| Connector 2 |
M 12; Socket; Angled; A-coded; Number of contacts: 3 |
| customs code |
85444290 |
Product design
| Cable dimensions |
3X |
| Number of cores |
3 |
| Shielded |
No |
| Basic material of outer sheath, short form |
PVC |
Product features
| Application area |
Flexible |
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 65; IP 67; IP 68 |
| For use in hazardous areas |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 40 |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
according to UL 2238 (e-file number: E249137) |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
according to CSA C22.2 No. 182.3 (e-file number: E249137) |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
M12 according to IEC 61076-2-101 |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
