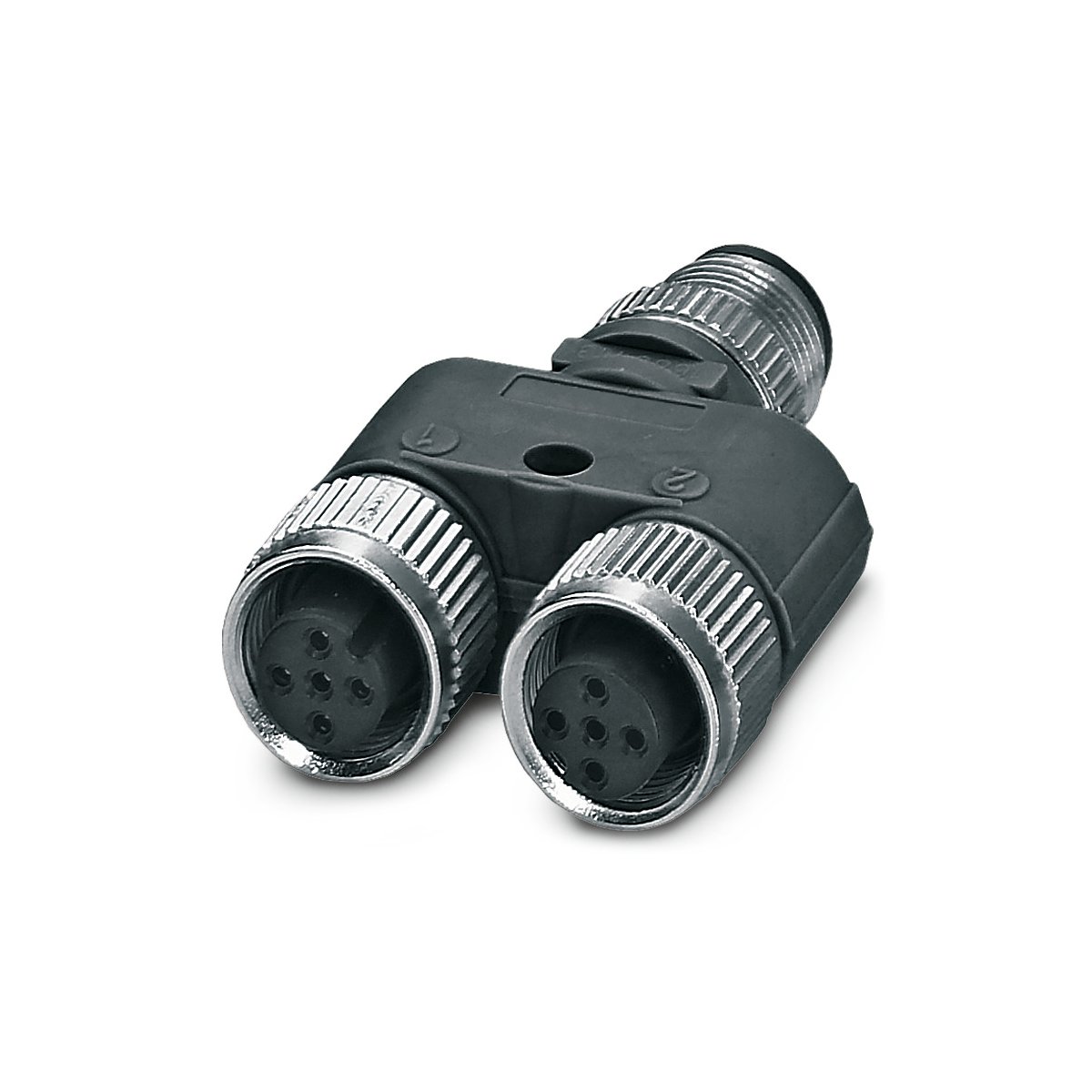

Y-Verteiler; Sensor/Actuator; M 12 (A-kodiert); Stecker / Buchse; gerade
Vorteile
- Kostenersparnis durch schnelle und einfache Installation
- Platzersparnis durch kompakte Abmessungen
- Schnelle und einfache Fehlerverfolgung
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Y-Verteiler |
| Gewicht |
0.026 kg |
| Verpackungseinheit (VPE) |
5 |
| gültiges Feldbus oder Ethernet System |
Sensor/Actuator |
| Zolltarifnummer |
85369010 |
Elektrische Kennwerte
| Bemessungsspannung |
60 V DC nach (Herstellerangabe) |
| Bemessungsstrom |
4 A nach (Herstellerangabe) |
| Überspannungskategorie |
II |
| Gebrückte Pins |
2 + 4 |
Produktaufbau
| Geschirmt |
Nein |
| Anzahl der Kontakte |
3+PE |
| Art der Verriegelung |
Schraubgewinde |
| Statusanzeige |
Nein |
| Gesamtlänge |
50,1 mm |
| Gesamtbreite |
32,8 mm |
| Gesamthöhe |
14,8 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Ausführung des Gehäuses |
Y-Verteiler |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12 |
| Steckverbindertyp |
Stecker / Buchse |
| Art der Kodierung |
A-kodiert |
| EMV Abschirmung |
Nein |
| Verbindungsart |
Y-Verteilung |
| Wiederverwendbar |
Ja |
| Konfektionierungsart |
umspritzt |
| Anschlussart Leiter |
Schraubanschluss |
| Basismaterial Gehäuse |
Thermoplastisches Polyurethan |
| Basismaterial Gehäuse Kurzform |
TPU |
| Material Kodierelement |
Thermoplastisches Polyurethan |
| Material Kodierelement Kurzform |
TPU |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Ni/Au |
| Material Dichtung |
Acrylnitril-Butadien-Kautschuk |
| Art des Kabelverbinders |
Stecker auf 2x Buchse |
Produkteigenschaften
| IP-Schutzart |
IP 65; IP 67 |
| Verschmutzungsgrad |
3 |
| Montagetemperatur min. |
-25 °C |
| Montagetemperatur max. |
90 °C |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
90 °C |
| UV-beständig |
Nein |
| Korrosionsbeständig |
Nein |
| Anzugsdrehmoment |
0,4 Nm |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-101 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Y-splitter; Sensor/Actuator; M 12 (A-coded); Plug/socket; Straight
Benefits
- Cost-saving due to quick and easy installation
- Space-saving due to compact dimensions
- Fast and easy error tracking
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Y-splitter |
| Weight |
0.026 kg |
| Delivery Unit |
5 |
| valid fieldbus or Ethernet system |
Sensor/Actuator |
| customs code |
85369010 |
Electrical parameters
| Rated voltage |
60 V DC according to (manufacturer specifications) |
| Rated current |
4 A according to (manufacturer specifications) |
| Overvoltage category |
II |
| Bridged pins |
2 + 4 |
Product design
| Shielded |
No |
| Number of contacts |
3+PE |
| Locking type |
Screw Thread |
| Status display |
No |
| Total length |
50.1 mm |
| Overall width |
32.8 mm |
| Overall height |
14.8 mm |
| Thread type |
Metric |
| Thread size |
M 12 |
| Housing variant |
Y-splitter |
| Connector housing design |
Straight |
| Coded |
Yes |
| With thread |
Yes |
| Connector format |
M 12 |
| Connector type |
Plug/socket |
| Coding type |
A-coded |
| EMC shielding |
No |
| Connection type |
Y-distribution |
| Reusable |
Yes |
| Assembly type |
Overmoulded |
| Conductor connection type |
Screw connection |
| Housing base material |
Thermoplastic polyurethane |
| Housing base material, short form |
TPU |
| Coding element material |
Thermoplastic polyurethane |
| Coding element material, short form |
TPU |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Ni/Au |
| Sealing material |
Acrylonitrile butadiene rubber |
| Cable tie type |
Plug on 2x socket |
Product features
| IP protection rating |
IP 65; IP 67 |
| Pollution degree |
3 |
| Installation temperature min. |
-25 °C |
| Max. assembly temperature |
90 °C |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
90 °C |
| UV-resistant |
No |
| Corrosion-resistant |
No |
| Tightening torque |
0.4 Nm |
| Vibration protection |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| Product standard according to IEC |
M12 according to IEC 61076-2-101 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
