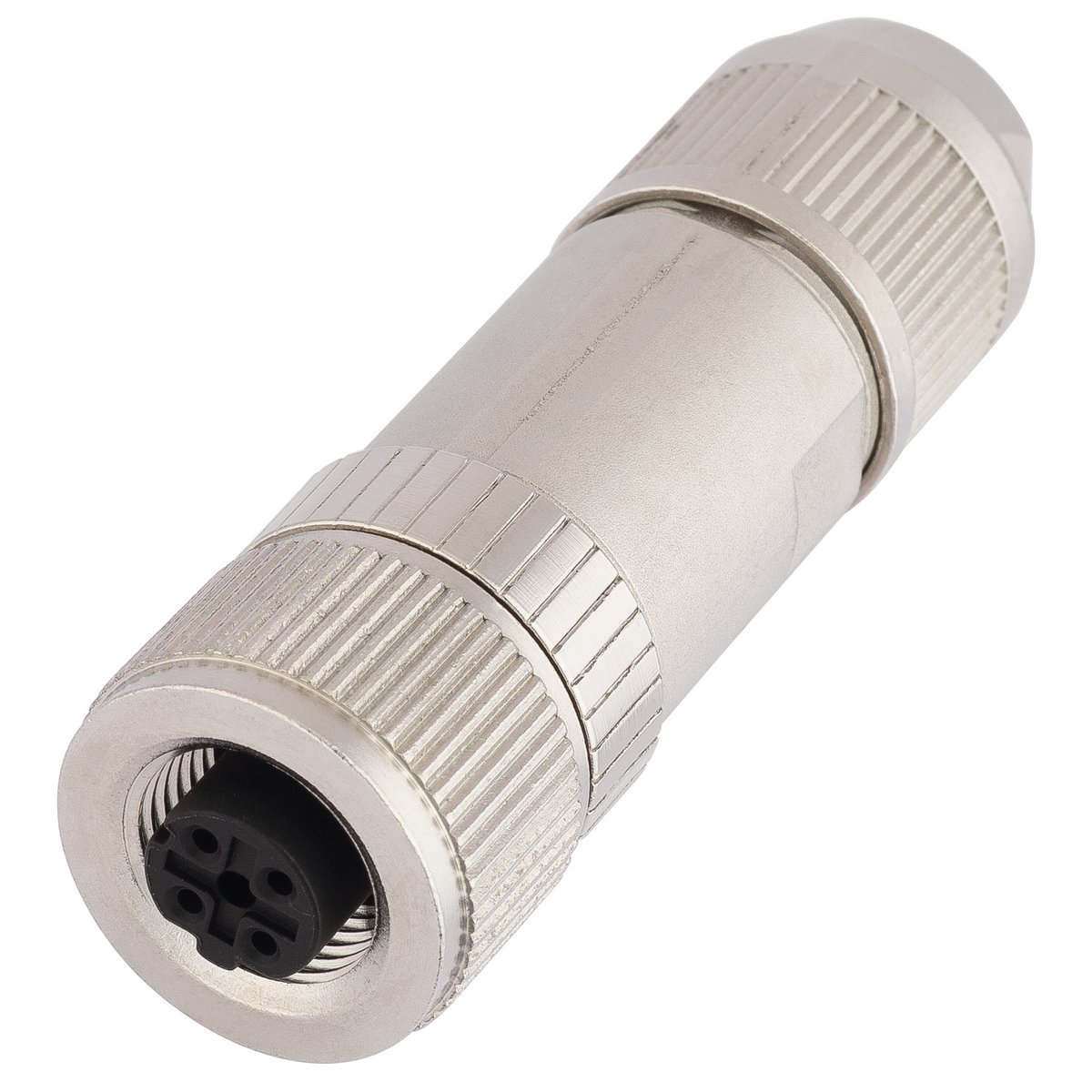

Datensteckverbinder; EtherCAT, ETHERNET/IP, PROFINET; Cat.5e; M 12 (D-kodiert); Buchse; gerade (180 °)
Vorteile
- Stabilität durch Metallgehäuse aus Zinkdruckguss.
- Einfacher Leitungsanschluss durch Schneidklemmtechnik.
- Geringes Fehlerpotential bei der Konfektionierung durch Adermanager mit Farbkodierung nach PROFINET-Standard bzw. nach EIA/TIA-Standard (T568A oder T568B).
- Steckverbinder mit Metallgehäuse besitzen eine elektrisch leitende Beschichtung. Sie bieten optimalen Schutz vor elektromagnetischer Störung (EMV) und leiten Störsignale niederohmig ab.
- Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.
- UL-Zertifizierung gemäß Technischen Daten (artikelabhängig) ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung.
- Für Ethernet-Anwendungen 100BASE-TX (bis zu 100 Mbit/s) gemäß IEEE 802.3.
- Geschirmte Steckverbinder mit Metallgehäuse eignen sich speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Gute Öl- und chemische Beständigkeit.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Datensteckverbinder |
| Gewicht |
0.047 kg |
| Verpackungseinheit (VPE) |
1 |
| gültiges Feldbus oder Ethernet System |
EtherCAT; ETHERNET/IP; PROFINET |
| Zolltarifnummer |
85369010 |
Elektrische Kennwerte
| Bemessungsspannung |
48 V AC rms nach (Herstellerangabe); 60 V DC nach (Herstellerangabe) |
| Bemessungsstrom |
1.75 A nach (Herstellerangabe) |
| Überspannungskategorie |
II |
Produktaufbau
| Geschirmt |
Ja |
| Anzahl der Kontakte |
4 |
| Art der Verriegelung |
Schraubgewinde |
| Durchmesser des Steckverbinders |
19 mm |
| Gesamtlänge |
59 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Farbcodierung des Adermanagers |
EIA/TIA 586A and EIA/TIA 586B |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12 |
| Steckverbindertyp |
Buchse |
| Art der Kodierung |
D-kodiert |
| Winkel des Steckergehäuses |
180 ° |
| Für Kabelaußendurchmesser min. |
4 mm |
| Für Kabelaußendurchmesser max. |
8 mm |
| Verbindungsart |
Stecker zu Buchse |
| Wiederverwendbar |
Nein |
| Konfektionierungsart |
feldkonfektionierbar |
| Anschließbarer Leiterquerschnitt eindrähtig min. (AWG) |
26 AWG |
| Anschließbarer Leiterquerschnitt eindrähtig max. (AWG) |
22 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig min. (AWG) |
26 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig max. (AWG) |
22 AWG |
| Basismaterial Gehäuse |
Zinklegierung |
| Material Kodierelement |
Polyamid |
| Material Kodierelement Kurzform |
PA |
| Dichtungsart |
Dichtkonus |
| Gehäusefarbe |
Metall |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 67 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
85 °C |
| UV-beständig |
Nein |
| Vibrationsschutz |
Ja |
| Ethernet Kabel Kategorie |
Cat.5e |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-101 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Data connector; EtherCAT, ETHERNET/IP, PROFINET; Cat.5e; M 12 (D-coded); Socket; Straight (180 °)
Benefits
- Stability thanks to die-cast zinc metal housing.
- Easy cable connection thanks to insulation displacement technology.
- Low potential for errors during assembly by core manager with colour coding according to the PROFINET standard or EIA/TIA standard (T568A or T568B).
- Connectors with metal housings have an electrically conductive coating. They offer optimum protection against electromagnetic interference (EMC) and dissipate interference signals with low impedance.
- When connected, protection class IP 67 can be achieved.
- UL certification in accordance with the technical data (article dependent) allows the product to be used on the North American market.
Applications
- Can be used universally on machine interfaces for many applications in data and signal transmission.
- For Ethernet applications 100BASE-TX (up to 100 Mbit/s) according to IEEE 802.3.
- Shielded connectors with metal housings are particularly suitable for environments where electromagnetic compatibility (EMC) is required.
- Good oil and chemical resistance.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Data connector |
| Weight |
0.047 kg |
| Delivery Unit |
1 |
| valid fieldbus or Ethernet system |
EtherCAT; ETHERNET/IP; PROFINET |
| customs code |
85369010 |
Electrical parameters
| Rated voltage |
48 V AC rms according to (manufacturer specifications); 60 V DC according to (manufacturer specifications) |
| Rated current |
1.75 A according to (manufacturer specifications) |
| Overvoltage category |
II |
Product design
| Shielded |
Yes |
| Number of contacts |
4 |
| Locking type |
Screw Thread |
| Connector diameter |
19 mm |
| Total length |
59 mm |
| Thread type |
Metric |
| Thread size |
M 12 |
| Connector housing design |
Straight |
| Coded |
Yes |
| Core manager colour coding |
EIA/TIA 586A and EIA/TIA 586B |
| With thread |
Yes |
| Connector format |
M 12 |
| Connector type |
Socket |
| Coding type |
D-coded |
| Connector housing angle |
180 ° |
| For min. cable outer diameter |
4 mm |
| For max. cable outer diameter |
8 mm |
| Connection type |
Plug to socket |
| Reusable |
No |
| Assembly type |
Field configurable |
| Min. connectable conductor cross section solid conductor (AWG) |
26 AWG |
| Max. connectable conductor cross section solid-conductor (AWG) |
22 AWG |
| Min. connectable conductor cross-section fine-wire (AWG) |
26 AWG |
| Max. connectable conductor cross-section fine-wire (AWG) |
22 AWG |
| Housing base material |
Zinc alloy |
| Coding element material |
Polyamide |
| Coding element material, short form |
PA |
| Seal type |
Sealing cone |
| Housing colour |
Metal |
Product features
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 67 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
85 °C |
| UV-resistant |
No |
| Vibration protection |
Yes |
| Ethernet cable category |
Cat.5e |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| Product standard according to IEC |
M12 according to IEC 61076-2-101 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
