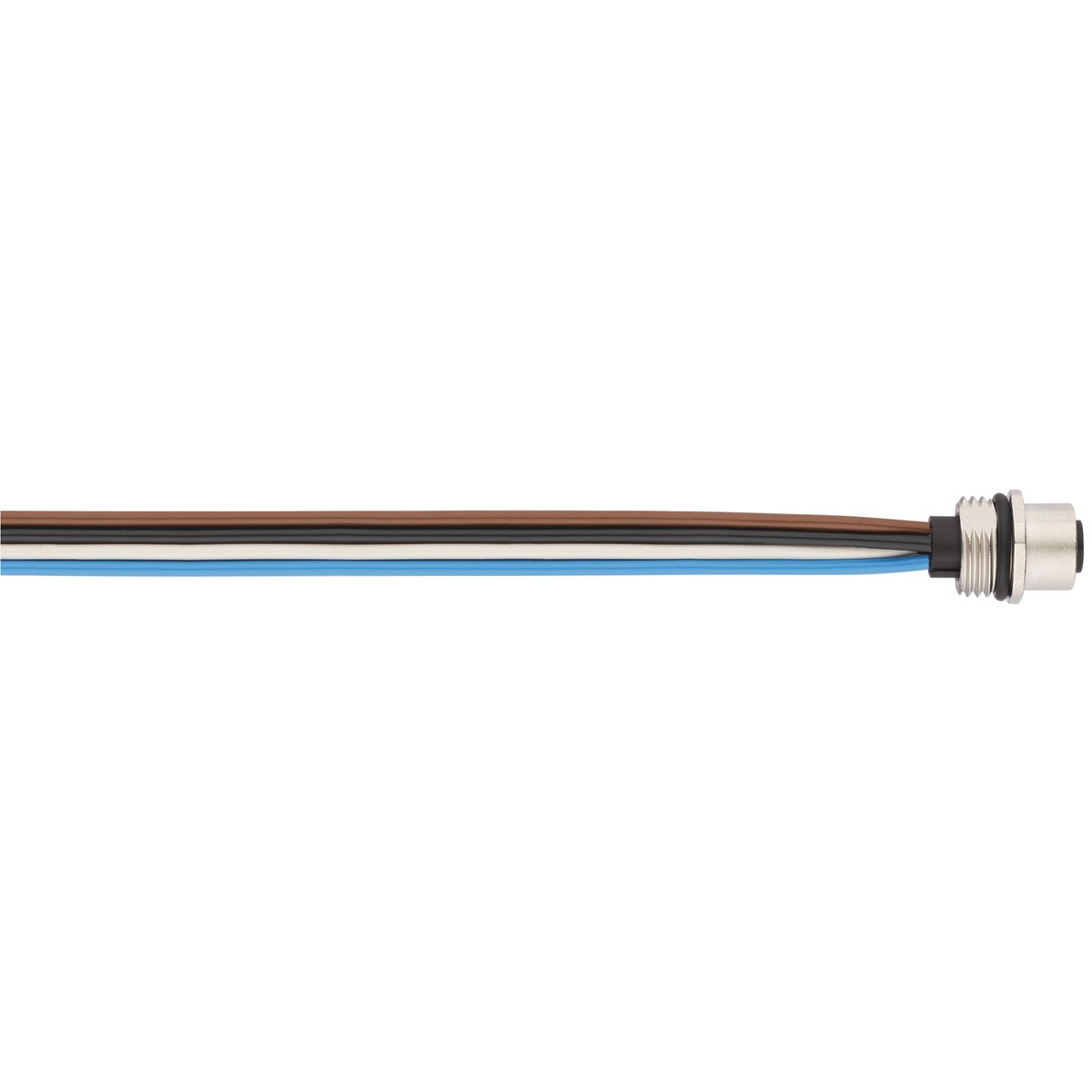

Datensteckverbinder; Sensor/Actuator; M 12 (T-kodiert); Stecker; gerade (180 °)
Vorteile
- Sicherer Einsatz im Feld durch hohe Schutzarten
- Kompakte und standardisierte M12 Bauform spart Platz und Kosten
- Geringer Spannungsabfall
- Fehlerfreies, sicheres Stecken durch M12 T-Kodierung des Steckgesichts
Anwendungsbereiche
- Stromversorgung für kleinere Geräte
- Werkzeugbau
- Maschinen-, Geräte- und Schaltschrank-Verdrahtung
- Verwendung in Mess-, Steuer- und Regelungsstromkreisen
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Datensteckverbinder |
| Gewicht |
0.035 kg |
| Verpackungseinheit (VPE) |
1 |
| gültiges Feldbus oder Ethernet System |
Sensor/Actuator |
| Zolltarifnummer |
85369010 |
Elektrische Kennwerte
| Bemessungsspannung |
60 V DC nach IEC |
| Bemessungsstrom |
12 A nach IEC |
| Überspannungskategorie |
III |
Produktaufbau
| Geschirmt |
Nein |
| Anzahl der Kontakte |
4 |
| Art der Verriegelung |
Schraubgewinde |
| Statusanzeige |
Nein |
| Durchmesser des Steckverbinders |
20,2 mm |
| Gesamtlänge |
30,2 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Ausführung des Gehäuses |
Einbausteckverbinder Vorderwandmontage |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12 |
| Steckverbindertyp |
Stecker |
| Art der Kodierung |
T-kodiert |
| Winkel des Steckergehäuses |
180 ° |
| Für Kabelaußendurchmesser min. |
8 mm |
| Für Kabelaußendurchmesser max. |
10 mm |
| Anschlussart Leiter |
Schraubklemmtechnik |
| Anschließbarer Leiterquerschnitt feindrähtig min. (AWG) |
18 AWG; 16 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig min. (mm2) |
0,75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig max. (mm2) |
1,5 mm² |
| Anschließbarer Leiterquerschnitt (mm²) |
1,5 mm² |
| Basismaterial Gehäuse |
Polyamid |
| Basismaterial Gehäuse Kurzform |
PA |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Material Stecker Kurzform |
PA |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 67 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
85 °C |
| UV-beständig |
Nein |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- M16 bzw. M20 Gegenmuttern sind nicht im Lieferumfang enthalten.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Data connector; Sensor/Actuator; M 12 (T-coded); Plug; Straight (180 °)
Benefits
- Safety use in field environment by high protection class
- Compact and standardized M12 design saves space and costs
- Low voltage drop
- Fault proof connection through M12 T coding of the connector face
Applications
- Power Supply for small devices
- Tool shop
- Wiring of machines, tools, devices, appliances and control cabinets
- Suitable for use in measuring, control and regulating circuits
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Data connector |
| Weight |
0.035 kg |
| Delivery Unit |
1 |
| valid fieldbus or Ethernet system |
Sensor/Actuator |
| customs code |
85369010 |
Electrical parameters
| Rated voltage |
60 V DC according to IEC |
| Rated current |
12 A according to IEC |
| Overvoltage category |
III |
Product design
| Shielded |
No |
| Number of contacts |
4 |
| Locking type |
Screw Thread |
| Status display |
No |
| Connector diameter |
20.2 mm |
| Total length |
30.2 mm |
| Thread type |
Metric |
| Thread size |
M 12 |
| Housing variant |
Flush-type connector, front wall mounting |
| Connector housing design |
Straight |
| Coded |
Yes |
| With thread |
Yes |
| Connector format |
M 12 |
| Connector type |
Plug |
| Coding type |
T-coded |
| Connector housing angle |
180 ° |
| For min. cable outer diameter |
8 mm |
| For max. cable outer diameter |
10 mm |
| Conductor connection type |
Screw terminal technology |
| Min. connectable conductor cross-section fine-wire (AWG) |
18 AWG; 16 AWG |
| Min. connectable conductor cross section fine-wire (mm2) |
0.75 mm² |
| Max. connectable conductor cross-section fine-wire (mm2) |
1.5 mm² |
| Connectable conductor cross-section (mm²) |
1.5 mm² |
| Housing base material |
Polyamide |
| Housing base material, short form |
PA |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Plug material short form |
PA |
Product features
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 67 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
85 °C |
| UV-resistant |
No |
| Vibration protection |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- M16 or M20 lock nuts are not included in the scope of delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
