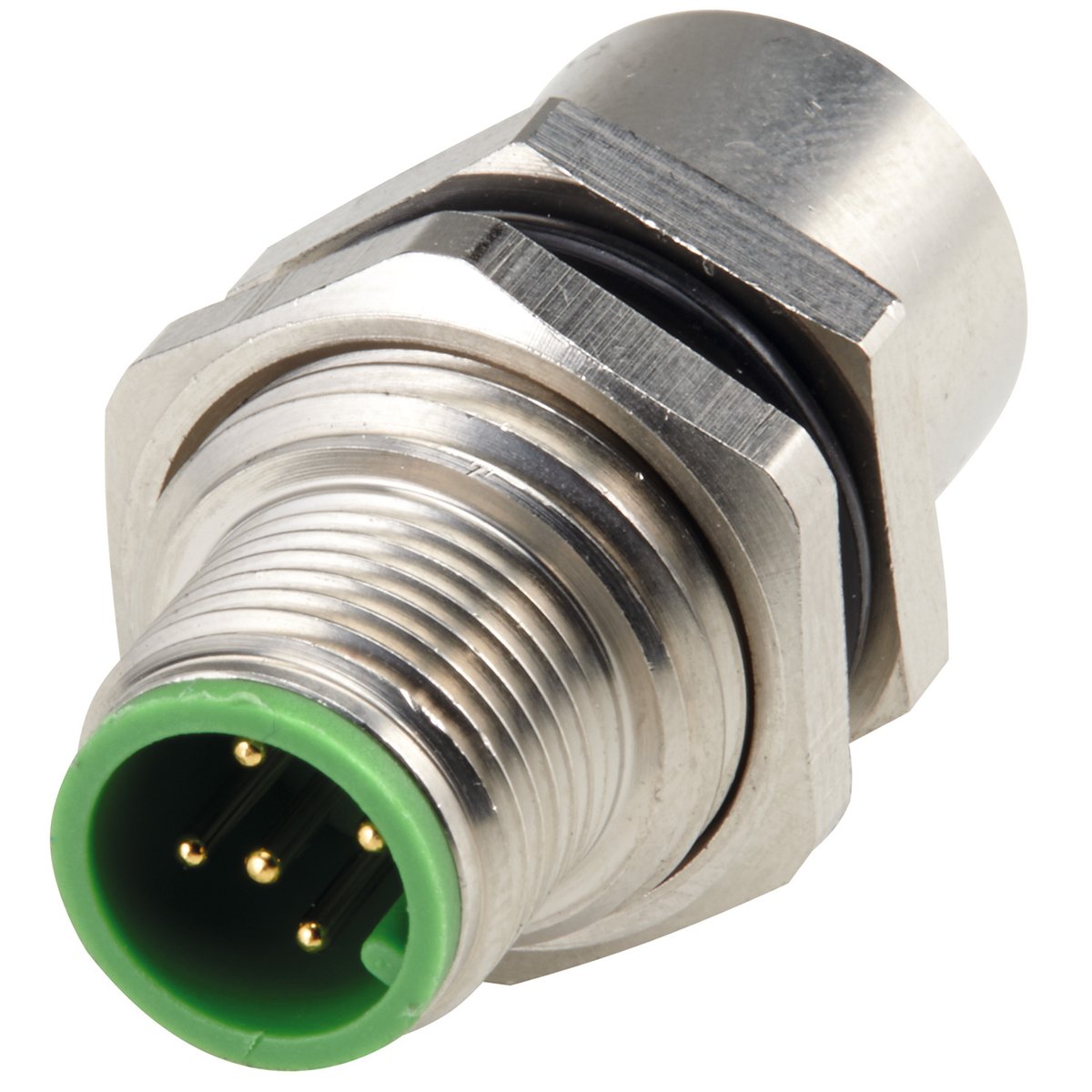

Datensteckverbinder; Sensor/Actuator, CAN, DeviceNet; M 12 (A-kodiert); Stecker / Buchse; gerade (180 °)
Vorteile
- Praktische Schnittstelle zwischen Feldebene und Schaltschrank für werkzeuglose und servicefreundliche Steckverbindungen.
- Mit M16-Gewinde für leichtes Einschrauben in ein Gehäuse mit Gewindebohrung.
- Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.
Anwendungsbereiche
- Für den Anschluss von Geräten an Schaltschränke oder Maschinengehäuse.
- Zur universellen Daten- und Signalübertragung im Bereich von Sensoren und Aktoren der Feldebene.
- Für die Feldbuskommunikation in CANopen- und DeviceNet-basierten Netzwerken.
- Für den Anschluss von Patchcords mit 5‑poligen, A‑kodierten M12‑Steckverbindern.
Technische Daten
Allgemeine Informationen
| Marke | EPIC® |
|---|---|
| Produkttyp | Datensteckverbinder |
| Gewicht | 0.03 kg |
| Verpackungseinheit (VPE) | 1 |
| gültiges Feldbus oder Ethernet System | Sensor/Actuator; CAN; DeviceNet |
| Zolltarifnummer | 85369010 |
Elektrische Kennwerte
| Bemessungsspannung | 24 V DC nach IEC |
|---|---|
| Bemessungsstrom | 4 A nach IEC |
| Überspannungskategorie | II |
Produktaufbau
| Geschirmt | Ja |
|---|---|
| Anzahl der Kontakte | 5 |
| Art der Verriegelung | Schraubgewinde |
| Statusanzeige | Nein |
| Durchmesser des Steckverbinders | 18 mm |
| Gesamtlänge | 35 mm |
| Gewindeart | metrisch |
| Gewindegröße | M 12 |
| Ausführung des Gehäuses | Schaltschrankdurchführung |
| Bauform des Steckergehäuses | gerade |
| Kodiert | Ja |
| Mit Gewinde | Ja |
| Format des Steckers | M 12 |
| Steckverbindertyp | Stecker / Buchse |
| Art der Kodierung | A-kodiert |
| Winkel des Steckergehäuses | 180 ° |
| Verbindungsart | Stecker zu Buchse |
| Wiederverwendbar | Ja |
| Material Kodierelement | Polyamid |
| Material Kodierelement Kurzform | PA |
| Material Kontakt | Kupfer-Zinn |
| Material Kontakt Kurzform | CuZn |
| Material Kontaktbeschichtung | vergoldet |
| Material Kontaktbeschichtung Kurzform | Au |
| Dichtungsart | Dichtring |
| Material Dichtung | Fluorkautschuk |
| Gehäusefarbe | Metall |
Produkteigenschaften
| IP-Schutzart | IP 67 |
|---|---|
| Verschmutzungsgrad | 3 |
| Betriebstemperatur min. | -25 °C |
| Betriebstemperatur max. | 85 °C |
| UV-beständig | Nein |
| Vibrationsschutz | Nein |
Zertifizierungen und Normen
| CE gekennzeichnet | Nein |
|---|---|
| EAC zertifiziert | Nicht benötigt |
| EAC Zertifizierungsnummer | Отказное письмо № 39 |
| UL recognized | Nein |
| UL listed | Nein |
| cUR recognized | Nein |
| cUL listed | Nein |
| CSA zertifiziert | Nein |
| Produktnorm nach IEC | M12 nach IEC 61076-2-101 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- DeviceNet ist ein eingetragenes Warenzeichen der Nutzerorganisation ODVA.
