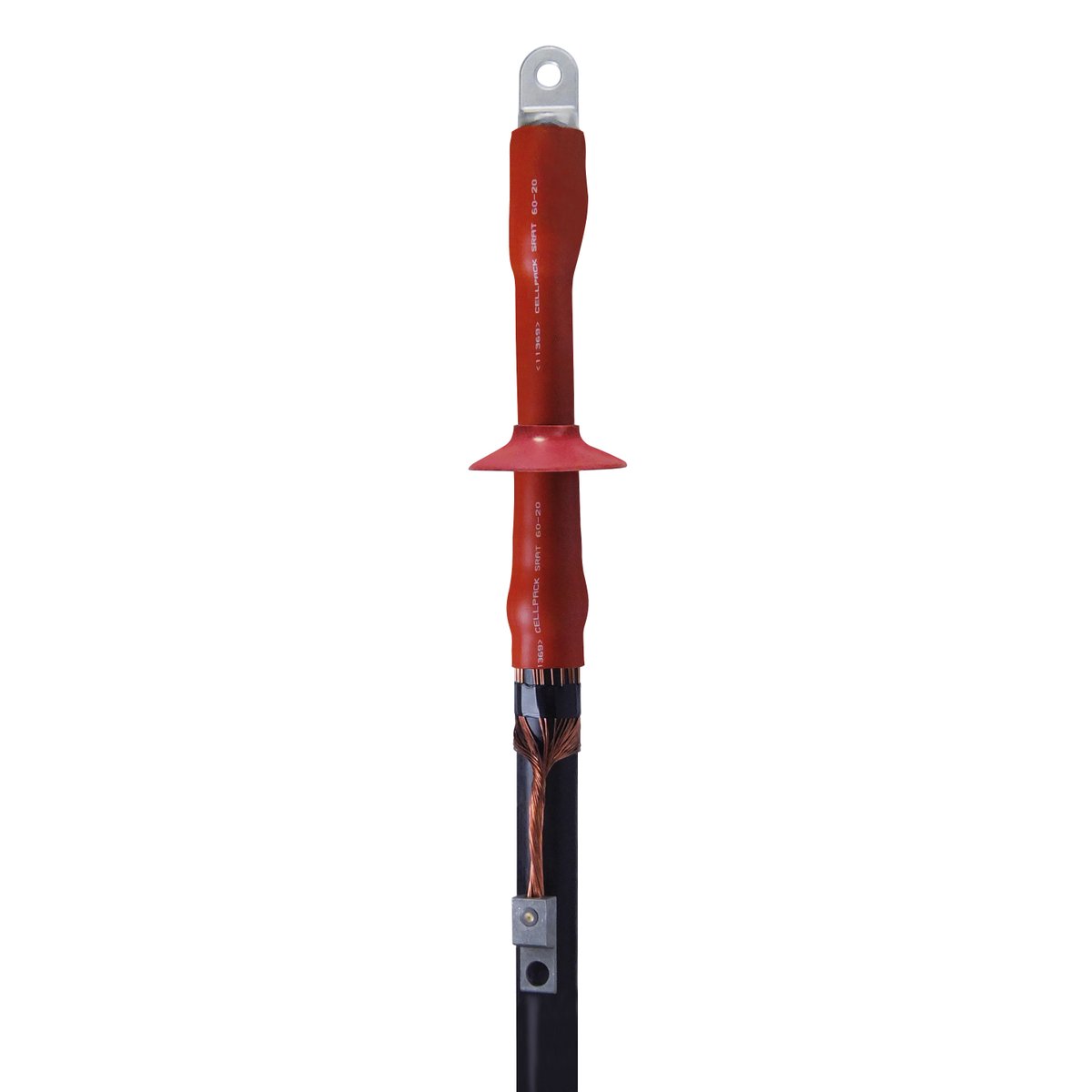

Endverbinder; Polyolefin; rotbraun; 95mm² – 240mm²
Vorteile
- Einfache Montage durch Schraubkabelschuhe (ohne spezielles Werkzeug).
- Schraubkabelschuhe sowohl für den Leiter als auch die Kupferdraht- bzw. Bandabschirmung.
- Abreißkopfschrauben der Schraubkabelschuhe brechen ab, sobald erforderliches Anzugsdrehmoment erreicht wurde (Hinweis für eine korrekte, hochwertige Verbindung).
- Für Leiterquerschnitte von 95 – 1.000 mm² geeignet.
Anwendungsbereiche
- Endverbinder für den Anschluss von Mittelspannungskabeln der Spannungsklasse 12/20 (24 kV).
- Für den Innenbereich geeignet.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp |
Endverbinder |
| Lieferumfang |
vollständiger Bausatz |
| Gewicht |
2.275 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85369010 |
Produktaufbau
| Aussendurchmesser |
85 mm |
| Gesamtlänge |
500 mm |
| Wandtyp |
dickwandig |
| Wandstärke geschrumpft |
3,1 mm |
| Für Querschnitt (min.) |
95 mm² |
| Für Querschnitt (max.) |
240 mm² |
| Material |
Polyolefin |
| Farbe |
rotbraun |
Produkteigenschaften
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Nein |
| Cadmium frei |
Ja |
Zertifizierungen und Normen
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm DIN / EN |
CENELEC HD 629.1 (DIN VDE 0278, Teil 629.1) |
| Produktnorm nach IEC |
IEC 61238-1; IEC 60684-2 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
End connector; Polyolefin; reddish brown; 95mm² – 240mm²
Benefits
- Easy assembly using screw cable lugs (without special tool).
- Screw cable lugs for both the conductor and the copper wire or tape shielding.
- The shear-head screws of the screw cable lugs break as soon as the required tightening torque is reached (note for a correct, high-quality connection).
- Suitable for conductor cross-sections from 95 to 1,000 mm².
Applications
- End connector for connecting medium-voltage cables of voltage class 12/20 (24 kV).
- Suitable for indoor use.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Product type |
End connector |
| Scope of delivery |
complete assembly set |
| Weight |
2.275 kg |
| Packaging type |
Bag |
| Delivery Unit |
1 |
| customs code |
85369010 |
Product design
| Outer diameter |
85 mm |
| Total length |
500 mm |
| Panel type |
Thick-walled |
| Panel thickness, shrunk |
3.1 mm |
| For cross-section (min.) |
95 mm² |
| For cross-section (max.) |
240 mm² |
| Material |
Polyolefin |
| Colour |
reddish brown |
Product features
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
No |
| Cadmium-free |
Yes |
Certifications and standards
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard DIN / EN |
CENELEC HD 629.1 (DIN VDE 0278, Part 629.1) |
| Product standard according to IEC |
IEC 61238-1; IEC 60684-2 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
