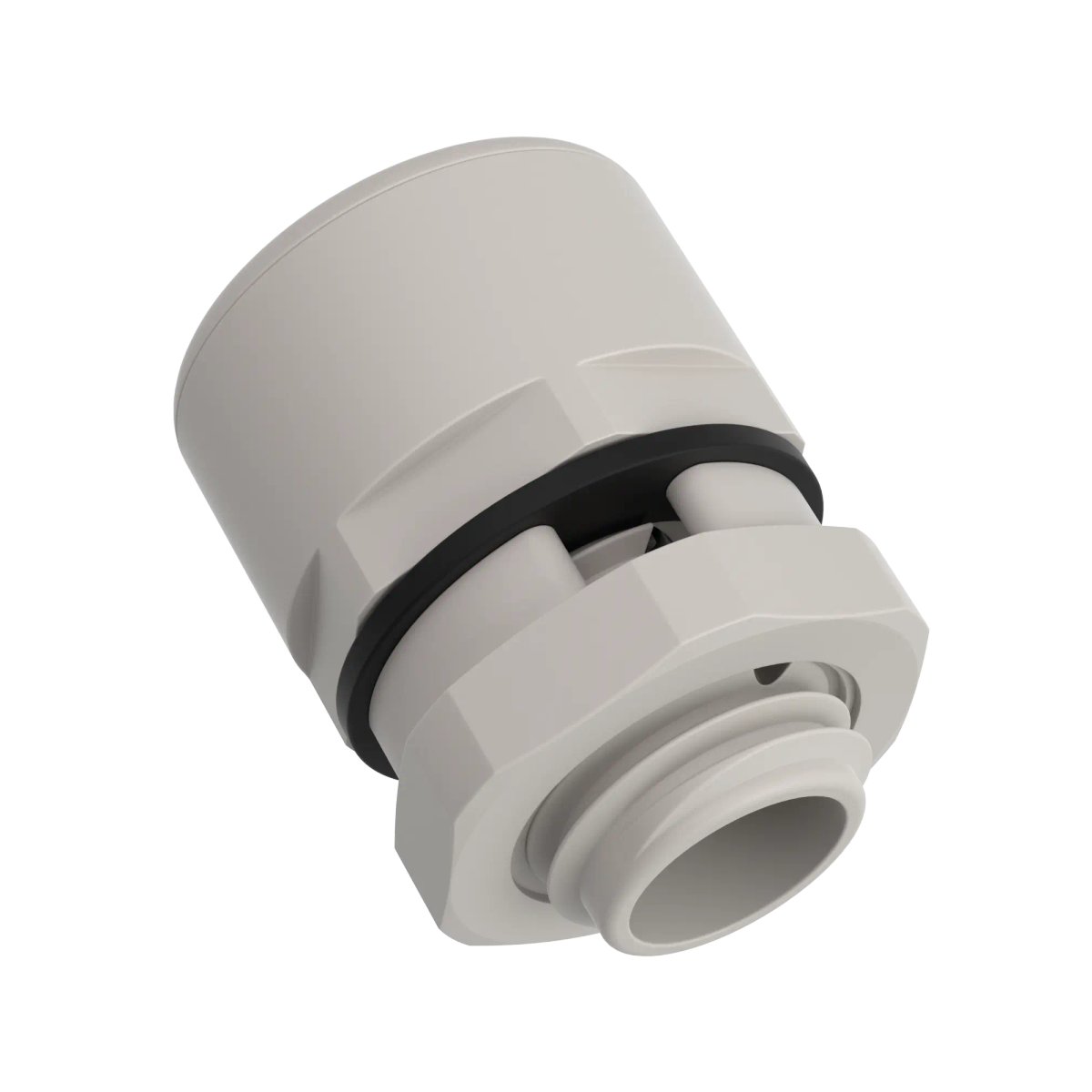

Entwässerungselement; M 12; Luftmenge (max.): 4.2l/min; UL recognized: Nein; lichtgrau; Polyamid
Vorteile
- Zur Ableitung von Kondenswasser am Gehäuseboden, das aufgrund hoher Luftfeuchtigkeit, starken Temperaturschwankungen oder Druckunterschieden entsteht.
- Die frühzeitige Ableitung von Kondenswasser reduziert das Ausfallrisiko der Anwendung und minimiert die Wartungsaufwände.
- Erbringt eine hohe Entwässerungsleistung von mindestens 1,8 l pro Stunde.
- Die Schutzfunktion des Gehäuses bleibt durch IP56 erhalten.
- Dank kleinem Anschlussgewinde optimal für beengte Platzverhältnisse geeignet.
Anwendungsbereiche
- Speziell für geschlossene Gehäuse mit hoher Schutzart.
- Zur Verwendung im Gehäuseboden (Gewinde-/Durchgangsbohrung).
- Gute Öl- und chemische Beständigkeit.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp |
Entwässerungselement |
| Lieferumfang |
inklusive Gegenmutter |
| Lieferung mit Gegenmutter |
Ja |
| Gewicht |
0.004 kg |
| Verpackungseinheit (VPE) |
25 |
| Montageart |
in Gewindebohrung; mit Gegenmutter |
| Zolltarifnummer |
39269097 |
Produktaufbau
| Kabelverschraubungsdesign |
gerade |
| Gesamtlänge |
29,5 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
12 mm |
| Gewindenorm |
DIN EN 60423 |
| Schlüsselweite |
17 mm |
| EMV Abschirmung |
Nein |
| Dichtungsart |
Flachdichtung |
| Material O-Ring |
Ethyl-Propylen-Dien-Kautschuk |
| Material O-Ring Kurzform |
EPDM |
| Material Körper |
Polyamid |
| Material Körper Kurzform |
PA |
| Farbe |
lichtgrau |
| Farbe RAL Ton |
RAL 7035 |
Produkteigenschaften
| IP-Schutzart |
IP 56 |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur (min.) |
-40 °C |
| Temperatur (max.) |
100 °C |
| Luftmenge (max.) |
4,2 l/min |
| Flammwidrig |
Nein |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Drainage element; M 12; Air volume (max.): 4.2l/min; UL recognized: No; light grey; Polyamide
Benefits
- For discharging condensation water on the housing floor that occurs due to high humidity, large temperature fluctuations or pressure differences.
- The early discharge of condensation water reduces the risk of failure of the application and minimises maintenance work.
- Provides a high drainage capacity of at least 1.8 l per hour.
- The protection function of the housing is retained thanks to IP56.
- Ideal for tight spaces thanks to the small connection thread.
Applications
- Especially for closed housings with a high protection class.
- For use in the housing floor (threaded/through bore).
- Good oil and chemical resistance.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Product type |
Drainage element |
| Scope of delivery |
including lock nut |
| Delivery with lock nut |
Yes |
| Weight |
0.004 kg |
| Delivery Unit |
25 |
| Installation type |
in threaded borehole; with lock nut |
| customs code |
39269097 |
Product design
| Cable gland design |
Straight |
| Total length |
29.5 mm |
| Thread type |
Metric |
| Thread size |
M 12 |
| Thread increase |
1,5 |
| Thread length |
12 mm |
| Thread standard |
DIN EN 60423 |
| Spanner size |
17 mm |
| EMC shielding |
No |
| Seal type |
Flat seal |
| O-ring material |
Ethylene propylene diene rubber |
| O-ring material, short form |
EPDM |
| Body material |
Polyamide |
| Body material, short form |
PA |
| Colour |
light grey |
| RAL colour |
RAL 7035 |
Product features
| IP protection rating |
IP 56 |
| For use in hazardous areas |
No |
| Temperature (min.) |
-40 °C |
| Temperature (max.) |
100 °C |
| Air volume (max.) |
4.2 l/min |
| Flame-retardant |
No |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
Yes |
Certifications and standards
| CE marking |
No |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
