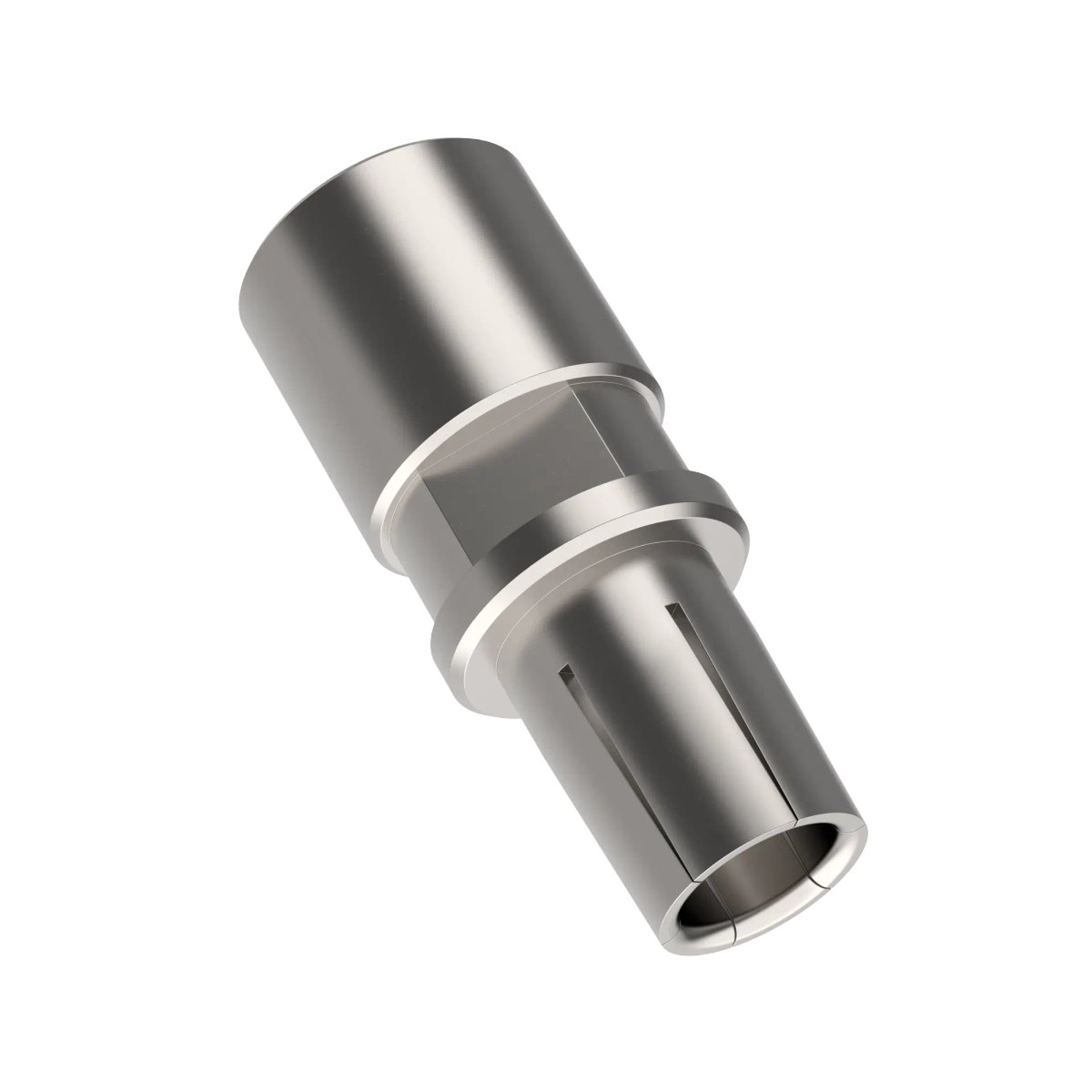

Kontakt; Buchse; Axialschraubanschluss; Für Querschnitt (min./max.): 35mm² – 70mm²; Messing versilbert
Vorteile
- Axiale Schraubklemmtechnik erlaubt servicefreundlichen Anschluss ohne spezielles Crimpwerkzeug, spart Kosten und ist geeignet für wieder lösbare Verbindungen.
- Einfacher Leitungsanschluss mittels Innensechskant- und Gabelschlüssel.
- Nur ein axialer Schraubkontakt für Leiterquerschnitte von 35 bis 70 mm² erforderlich.
- Axialer Schraubkontakt kann in bestehendem Hochstrom-Modul alternativ zum Crimpkontakt verwendet werden.
- Anschluss des Hochstrom-Moduls mit axialem Schraubkontakt sorgt dank Berührungsschutz für maximale Sicherheit des Anwenders.
- Frei im Hochstrom-Modul drehbarer axialer Schraubkontakt vereinfacht Montage, verhindert Torsionsbeanspruchung und sorgt damit für Kontaktierungssicherheit zwischen Kontakt und Leitung.
- Montage des Kontakts außerhalb des Moduls ermöglicht optische Kontrolle des Anschlusses und eliminiert dadurch das Fehlerpotenzial der zu geringen Überdeckung zwischen Kontakt und Ader.
- Versilberte Kontaktoberfläche für geringe Übergangswiderstände sowie minimale Wärmeentwicklung am Kontakt.
Anwendungsbereiche
- Zur Herstellung eines modularen Rechtecksteckverbinder-Einsatzes.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Zur Verwendung mit dem Hochstrom-Modul EPIC® MH 1 250A.
Technische Daten
Allgemeine Informationen
| Marke | EPIC® |
|---|---|
| Produkttyp | Kontakt |
| Gewicht | 0.041 kg |
| Verpackungseinheit (VPE) | 10 |
| Zolltarifnummer | 85366990 |
Produktaufbau
| Durchmesser des Kontaktes | 10 mm |
|---|---|
| Ausführung des Kontakts | Buchse |
| Herstellungsverfahren des Kontaktes | gedreht |
| Anschlussart Leiter | Axialschraubanschluss |
| Abisolierlänge der Einzelader | 15 mm |
| Anschließbarer Leiterquerschnitt AWG min. | 2 AWG |
| Anschließbarer Leiterquerschnitt AWG max. | 2/0 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) | 35 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) | 70 mm² |
| Material Kontakt | Messing |
| Material Kontakt Kurzform | CuZn |
| Material Kontaktbeschichtung | versilbert |
| Material Kontaktbeschichtung Kurzform | Ag |
Zertifizierungen und Normen
| CE gekennzeichnet | Nein |
|---|---|
| UR recognized | Nein |
| cUR recognized | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| TÜV zertifiziert | Nein |
| Brandschutz-geprüft für Schienenfahrzeuge | Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Contact; Socket; Axial screw connection; For cross-section (min./max.): 35mm² – 70mm²; Brass Silver-plated
Benefits
- Axial screw termination technology allows service-friendly connection without a special crimping tool, saves costs and is suitable for detachable connections.
- Easy cable connection using an Allen wrench and open-end wrench.
- Only one axial screw contact is required for conductor cross-sections from 35 to 70 mm².
- The axial screw contact can be used as an alternative to the crimp contact in an existing high-current module.
- Connection of the high-current module with axial screw contact ensures maximum safety for the user thanks to contact protection.
- The axial screw contact that can be rotated freely in the high-current module simplifies assembly, prevents torsional stress and thus ensures contact safety between the contact and the cable.
- Mounting of the contact outside of the module enables optical control of the connection and thus eliminates the potential for errors due to insufficient overlap between the contact and core.
- Silver-plated contact surface for low contact resistances and minimum heat generation at the contact.
Applications
- For the production of a modular rectangular connector insert.
- For connecting devices and machines to a power supply in various applications.
- For use with the EPIC® MH 1 250A high-current module.
Technical specifications
General information
| Brand | EPIC® |
|---|---|
| Product type | Contact |
| Weight | 0.041 kg |
| Delivery Unit | 10 |
| customs code | 85366990 |
Product design
| Contact diameter | 10 mm |
|---|---|
| Contact variant | Socket |
| Contact manufacturing method | Machined |
| Conductor connection type | Axial screw connection |
| Stripping length of single core | 15 mm |
| Min. connectable conductor cross-section AWG | 2 AWG |
| Max. connectable conductor cross-section AWG | 2/0 AWG |
| Min. connectable conductor cross-section (mm2) | 35 mm² |
| Max. connectable conductor cross-section (mm2) | 70 mm² |
| Contact material | Brass |
| Contact material, short form | CuZn |
| Contact coating material | Silver-plated |
| Contact coating material, short form | Ag |
Certifications and standards
| CE marking | No |
|---|---|
| UR recognised | No |
| cUR recognised | No |
| CSA certified | No |
| VDE certified | No |
| TÜV certified | No |
| Fire protection tested for railway vehicles | No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
