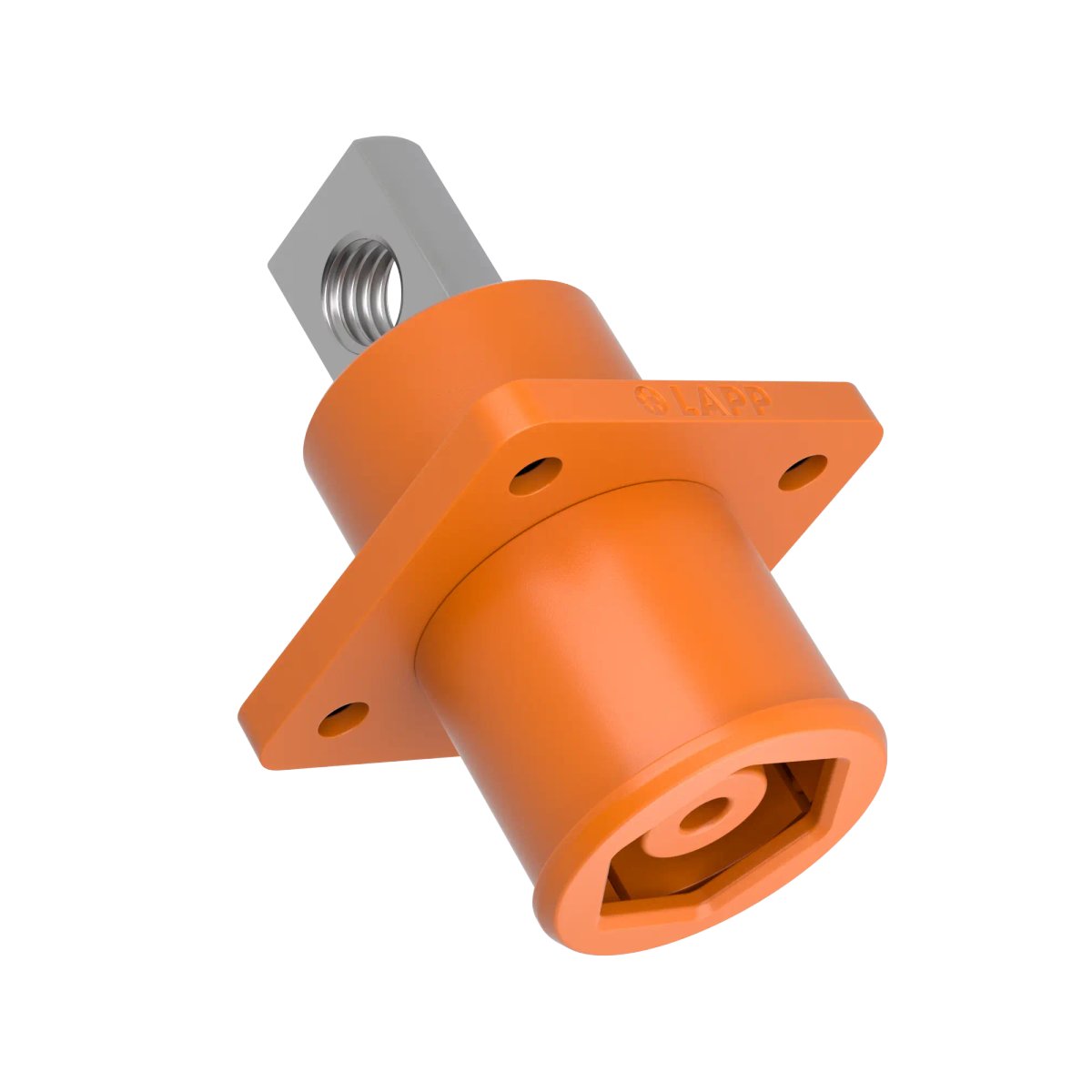

Einbausteckverbinder; Einbausteckverbinder;
Vorteile
- Gerätestecker mit Berührungsschutz für Nennströme bis 350 A und Spannungen bis 1.500 V.
- Zuverlässiges Verriegelungssystem bietet Sicherheit gegen das Lösen der Steckverbindung unter Last sowie flexible Wartungsmöglichkeiten.
- Mechanische Kodierung des Steckgesichts und farbliche Kodierung des Gehäuses verhindern ein Fehlstecken beim Batterieanschluss (Farbe schwarz für Minuspol und Farben rot/orange für Pluspol).
- Aus robustem Kunststoff (Brennbarkeitsklasse V-0 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen).
- Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.
- Mit TÜV Rheinland-Prüfzeichen.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Für den frontseitigen Anschluss von Batteriemodulen innerhalb von Energiespeichersystemen.
- Zur Verwendung mit passendem Kabelstecker.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einbausteckverbinder |
| Kontakte inklusive |
Ja |
| Gewicht |
0.073 kg |
| Verpackungseinheit (VPE) |
1 |
| Montageart |
schrauben |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85359000 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
6.8 kV DC nach UL |
| Bemessungsspannung |
1500 V DC nach UL |
| Bemessungsstrom |
350 A nach UL |
Produktaufbau
| Art der Verriegelung |
Rastnase |
| Ausführung des Gehäuses |
Einbausteckverbinder |
| Bauform des Steckergehäuses |
gerade |
| Mit Schutzleiter |
Nein |
| Steckverbindertyp |
Stecker |
| Einschraubgewinde |
M 10 |
| Kontaktanschlussart |
Schraubanschluss |
| Material |
Polyamid |
| Gehäusefarbe |
orange |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart gesteckt |
IP 67 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Halogenfrei |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 4128 (CCN: BBTH2 / e-file number: E545222) |
| cUR recognized |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Ja |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Flush-type connector; Flush-type connector;
Benefits
- Device plug with contact hazard protection for nominal currents up to 350 A and voltages up to 1,500 V.
- Reliable locking system provides security against disconnection of the connection under load as well as flexible maintenance options.
- Mechanical coding of the connector face and colour coding of the housing prevent incorrect insertion when connecting the battery (colour black for negative terminal and red/orange for positive terminal).
- Made of robust plastic (flammability class V-0 according to the UL94 testing procedure for the flammability of plastics).
- When connected, protection class IP 67 can be achieved.
- With TUEV Rheinland testing mark.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For the front-side connection of battery modules within energy storage systems.
- For use with matching cable connector.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Flush-type connector |
| Contacts included |
Yes |
| Weight |
0.073 kg |
| Delivery Unit |
1 |
| Installation type |
screw |
| Industry segment |
Building Automation |
| customs code |
85359000 |
Electrical parameters
| Rated impulse voltage |
6.8 kV DC according to UL |
| Rated voltage |
1500 V DC according to UL |
| Rated current |
350 A according to UL |
Product design
| Locking type |
Latch |
| Housing variant |
Flush-type connector |
| Connector housing design |
Straight |
| With protective earth |
No |
| Connector type |
Plug |
| Screw-in thread |
M 10 |
| Contact connection type |
Screw connection |
| Material |
Polyamide |
| Housing colour |
orange |
Product features
| Min. number of insertion cycles |
100 |
| IP protection class plugged in |
IP 67 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Halogen-free |
Yes |
Certifications and standards
| CE marking |
No |
| UR recognised |
Yes |
| UR certification |
according to UL 4128 (CCN: BBTH2 / e-file number: E545222) |
| cUR recognised |
No |
| VDE certified |
No |
| TÜV certified |
Yes |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
