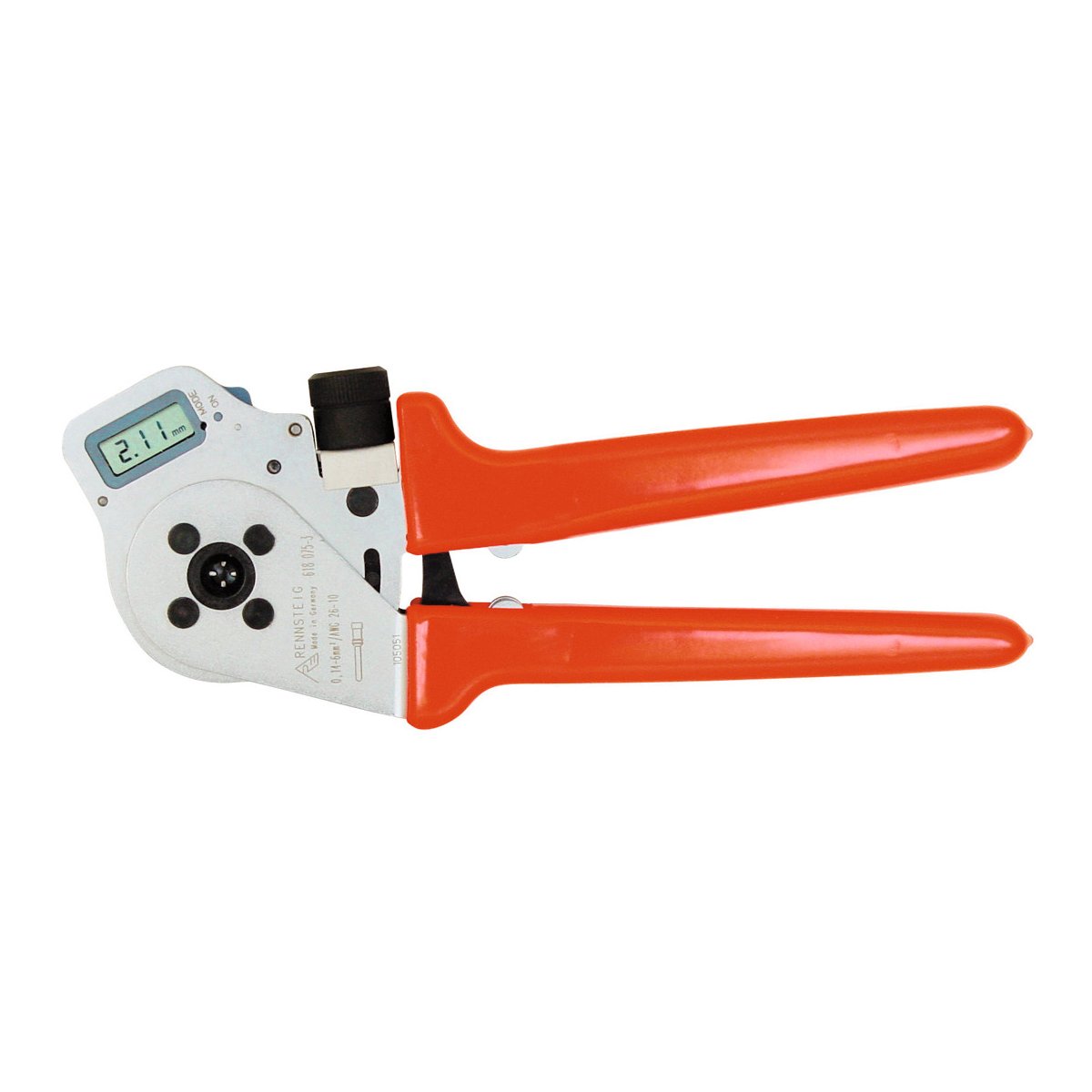

Crimpzange; Für Querschnitt (min./max.): 0.14mm² – 4mm²; Crimpprofil: Dornpressung
Vorteile
- Mit vier gleichzeitig pressenden Dornen für höchste Crimpansprüche.
- Mit Drehrad zur individuellen Einstellung der Crimpstärke.
- Der Artikel mit „DIGITAL“ im Artikelnamen bietet eine digitale Anzeige des Crimpmaßes und ermöglicht dadurch Crimpgenauigkeiten von 0,01 mm. Das Crimpmaß kann in mm, inch oder in den Selektorpositionen 1-8 nach MIL-Norm 22520 angezeigt werden. Der aktuelle Werkzeugzustand ist jederzeit abrufbar dank automatischer Verschleißberechnung. Außerdem kann die Zange leicht kalibriert werden, um fehlerhafte Crimpverbindungen zu vermeiden.
- Der Artikel mit „SMALL“ im Artikelnamen entspricht der „DIGITAL“-Crimpzange, ist jedoch für kleinere Leiterquerschnitte ausgelegt.
Anwendungsbereiche
- Zur Herstellung einer sicheren Crimpverbindung mit gedrehten Kontakten.
- Zur Verwendung mit Steckverbindern der Serie EPIC® POWER LS1 sowie EPIC® SIGNAL M23 (gilt nur für Artikel mit „DIGITAL“ und „SMALL“ im Artikelnamen).
Technische Daten
Allgemeine Informationen
| Marke | EPIC® |
|---|---|
| Produkttyp | Crimpzange |
| Gewicht | 1.22 kg |
| Verpackungseinheit (VPE) | 1 |
| Zolltarifnummer | 82032000 |
Produktaufbau
| Für Querschnitt (min.) | 0,14 mm² |
|---|---|
| Für Querschnitt (max.) | 4 mm² |
| Crimpprofil | Dornpressung |
Zertifizierungen und Normen
| CE gekennzeichnet | Nein |
|---|---|
| VDE zertifiziert | Nein |
| TÜV zertifiziert | Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Crimping tool; For cross-section (min./max.): 0.14mm² – 4mm²; Crimping profile: Mandrel pressing
Benefits
- With four simultaneously pressing mandrels for the highest crimping requirements.
- With rotary knob for individual adjustment of the crimp strength.
- The article with „DIGITAL“ in the article name offers a digital display of the crimp dimension and thus enables crimping accuracies of 0.01 mm. The crimp dimension can be displayed in mm, inches or in selector positions 1-8 in accordance with MIL standard 22520. The current tool status can be called up at any time thanks to automatic wear calculation. The pliers can also be easily calibrated to avoid faulty crimp connections.
- The article with „SMALL“ in the article name corresponds to the „DIGITAL“ crimping pliers, but is designed for smaller core cross-sections.
Applications
- For making a secure crimp connection with turned contacts.
- For use with connectors from the EPIC® POWER LS1 and EPIC® SIGNAL M23 series (only applies to articles with „DIGITAL“ and „SMALL“ in the article name).
Technical specifications
General information
| Brand | EPIC® |
|---|---|
| Product type | Crimping tool |
| Weight | 1.22 kg |
| Delivery Unit | 1 |
| customs code | 82032000 |
Product design
| For cross-section (min.) | 0.14 mm² |
|---|---|
| For cross-section (max.) | 4 mm² |
| Crimping profile | Mandrel pressing |
Certifications and standards
| CE marking | No |
|---|---|
| VDE certified | No |
| TÜV certified | No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
