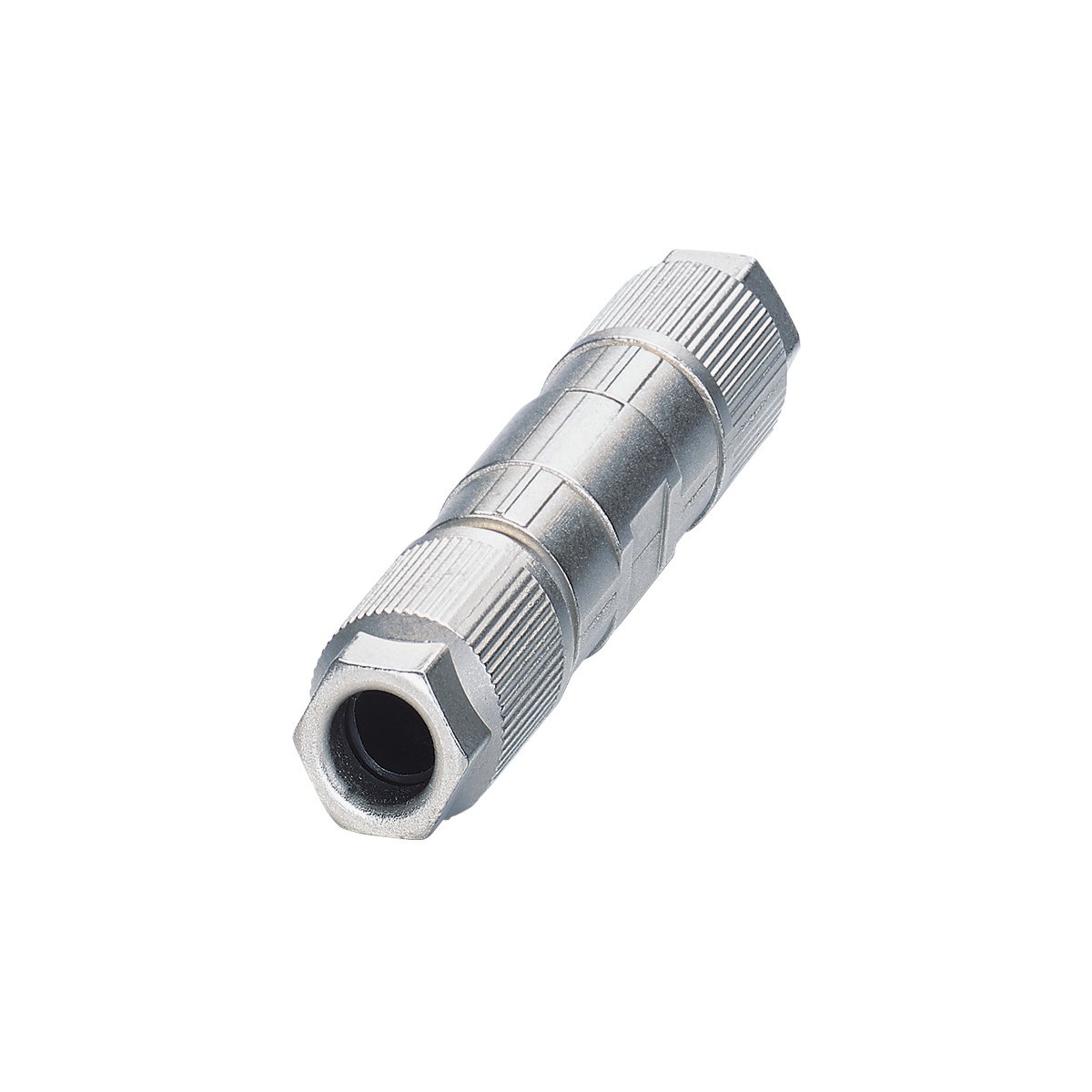

Kabelrundverbinder; Sensor/Actuator, DeviceNet, CAN; offenes Ende Kupplung; gerade (180 °)
Vorteile
- Optimaler EMV-Schutz durch 360°-Schirmung
- Zeitsparende Konfektionierung mit Schneidklemmanschluss
Anwendungsbereiche
- Verlängerung von bestehenden Leitungssystemen
- Zum Ausbessern bei Leitungsschäden
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Kabelrundverbinder |
| Gewicht |
0.1 kg |
| Verpackungseinheit (VPE) |
1 |
| gültiges Feldbus oder Ethernet System |
Sensor/Actuator; DeviceNet; CAN |
| Zolltarifnummer |
85369010 |
Elektrische Kennwerte
| Bemessungsspannung |
60 V AC rms / DC nach (Herstellerangabe) |
| Bemessungsstrom |
4 A nach (Herstellerangabe) |
| Überspannungskategorie |
II |
Produktaufbau
| Geschirmt |
Ja |
| Anzahl der Kontakte |
5 |
| Statusanzeige |
Nein |
| Durchmesser des Steckverbinders |
19 mm |
| Gesamtlänge |
83 mm |
| Ausführung des Gehäuses |
Rundverbinder |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Nein |
| Mit Gewinde |
Nein |
| Format des Steckers |
offenes Ende |
| Steckverbindertyp |
Kupplung |
| Winkel des Steckergehäuses |
180 ° |
| Für Kabelaußendurchmesser min. |
5 mm |
| Für Kabelaußendurchmesser max. |
9,7 mm |
| Anschließbarer Aderdurchmesser min. (mm) |
0,75 mm |
| Anschließbarer Aderdurchmesser max. (mm) |
2 mm |
| Anschließbarer Leiterquerschnitt eindrähtig min. (AWG) |
26 AWG |
| Anschließbarer Leiterquerschnitt eindrähtig max. (AWG) |
18 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig min. (AWG) |
26 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig max. (AWG) |
20 AWG |
| Basismaterial Gehäuse |
Zinklegierung |
| Material Kontakt Kurzform |
CuSn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Ni/Au |
| Dichtungsart |
Dichtkonus |
| Gehäusefarbe |
Metall |
Produkteigenschaften
| IP-Schutzart |
IP 65; IP 67 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
85 °C |
| UV-beständig |
Ja |
| Anwendungsbereich des Kontaktes |
Daten / Signale |
| Anzugsdrehmoment |
5 Nm |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- DeviceNet ist ein eingetragenes Warenzeichen der Nutzerorganisation ODVA.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Cable tie round; Sensor/Actuator, DeviceNet, CAN; Open end Coupling; Straight (180 °)
Benefits
- Optimum EMC protection with 360 ° shielding
- Time-saving assembly with IDC connection technology
Applications
- To extend existing cable systems
- Repairkit for damaged cables
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Cable tie round |
| Weight |
0.1 kg |
| Delivery Unit |
1 |
| valid fieldbus or Ethernet system |
Sensor/Actuator; DeviceNet; CAN |
| customs code |
85369010 |
Electrical parameters
| Rated voltage |
60 V AC rms / DC according to (manufacturer specifications) |
| Rated current |
4 A according to (manufacturer specifications) |
| Overvoltage category |
II |
Product design
| Shielded |
Yes |
| Number of contacts |
5 |
| Status display |
No |
| Connector diameter |
19 mm |
| Total length |
83 mm |
| Housing variant |
Circular connector |
| Connector housing design |
Straight |
| Coded |
No |
| With thread |
No |
| Connector format |
Open end |
| Connector type |
Coupling |
| Connector housing angle |
180 ° |
| For min. cable outer diameter |
5 mm |
| For max. cable outer diameter |
9.7 mm |
| Min. connectable conductor cross-section (mm) |
0.75 mm |
| Max. connectable conductor cross-section (mm) |
2 mm |
| Min. connectable conductor cross section solid conductor (AWG) |
26 AWG |
| Max. connectable conductor cross section solid-conductor (AWG) |
18 AWG |
| Min. connectable conductor cross-section fine-wire (AWG) |
26 AWG |
| Max. connectable conductor cross-section fine-wire (AWG) |
20 AWG |
| Housing base material |
Zinc alloy |
| Contact material, short form |
CuSn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Ni/Au |
| Seal type |
Sealing cone |
| Housing colour |
Metal |
Product features
| IP protection rating |
IP 65; IP 67 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
85 °C |
| UV-resistant |
Yes |
| Contact application areact |
Data / signals |
| Tightening torque |
5 Nm |
| Vibration protection |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- DeviceNet is a registered trademark of the user organisation ODVA.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
