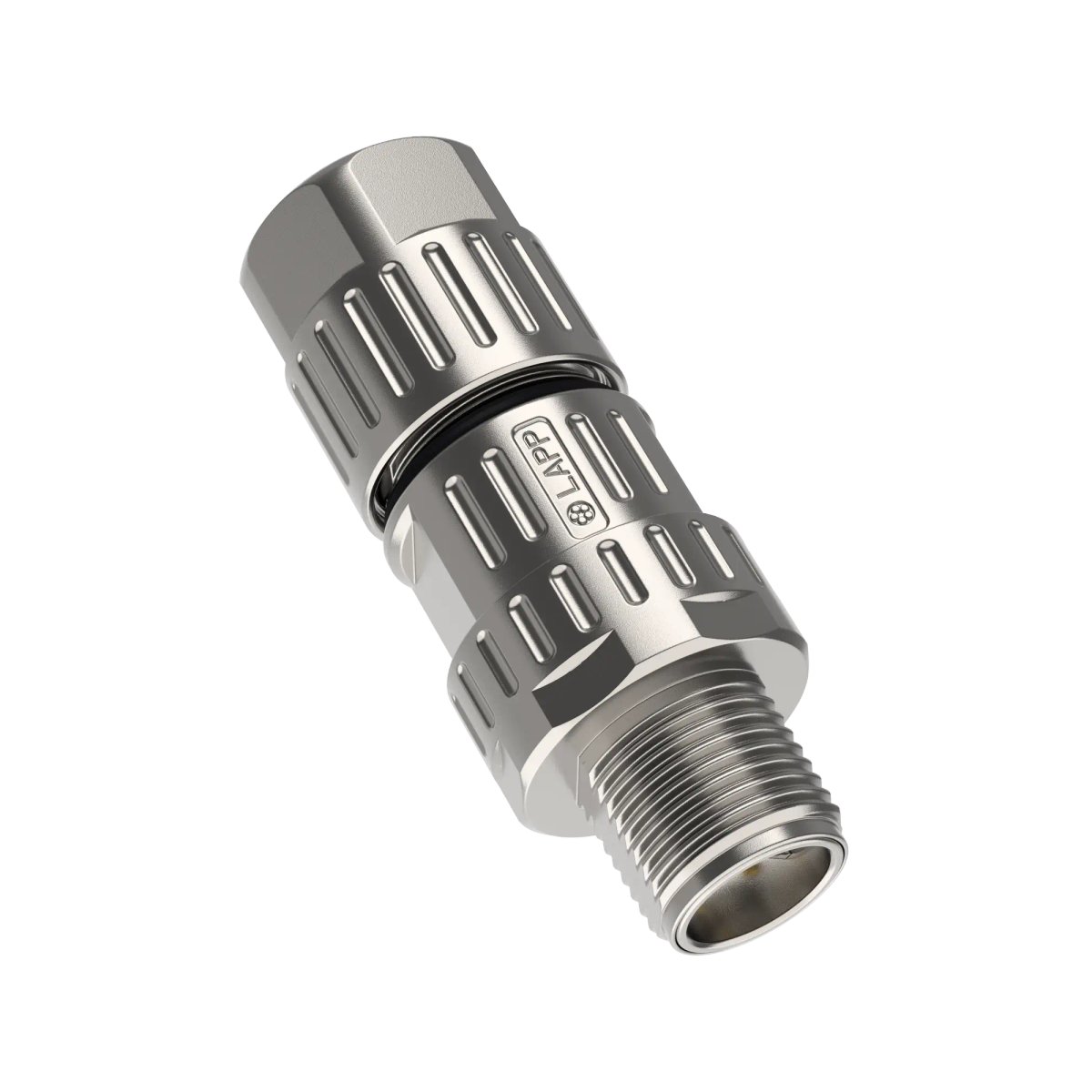

LAPP – repräsentative Serienabbildung

LAPP EPIC® DATA M12X8MSC – 44429476

Datensteckverbinder; Ethernet; Cat.6A; M 12 (X-kodiert); Stecker; gerade (180 °)

Wählen Sie eine Lieferkonfiguration, um Preis und Verfügbarkeit zu prüfen.

Data connector; Ethernet; Cat.6A; M 12 (X-coded); Plug; Straight (180 °)

Choose a verified supply configuration to check price and availability.

Länge und Menge

Mindestbestellmenge: 1 Stück

1 Stück
Artikelnummer: LAPP-44429476 Kategorie: Marke:

Lieferzeit: 5–7 Werktage

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

LAPP – repräsentative Serienabbildung
LAPP EPIC® DATA M12X8MSC – 44429476SKU: LAPP-44429476

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Datensteckverbinder; Ethernet; Cat.6A; M 12 (X-kodiert); Stecker; gerade (180 °)

Vorteile

  • Stabilität durch Metallgehäuse aus Zinkdruckguss.
  • Einfacher Leitungsanschluss durch Crimpen oder Schneidklemmtechnik.
  • Integrierte Rüttelsicherung des Steckverbinders macht diesen unempfindlich gegenüber Schock und Vibrationen.
  • UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
  • Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.

Anwendungsbereiche

  • Zur Verwendung mit fein- und feinstdrähtigen Leitern der Klassen 5 und 6.
  • Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung.
  • Für den hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
  • Auch für EtherCAT-, EtherNet/IP- und 4-paarige PROFINET-Anwendungen geeignet.

Technische Daten

Allgemeine Informationen
Marke EPIC®
Produkttyp Datensteckverbinder
Lieferumfang inklusive Kontakte
Gewicht 0.052 kg
gültiges Feldbus oder Ethernet System Ethernet
Zolltarifnummer 85366990
Elektrische Kennwerte
Bemessungsspannung 60 V AC rms / DC nach IEC
Bemessungsstrom 0.5 A nach IEC
Überspannungskategorie III
Produktaufbau
Geschirmt Ja
Zugentlastung mit integrierte Kabelabfangung
Anzahl der Kontakte 8
Gesamtlänge 48,2 mm
Gesamtbreite 17,9 mm
Gewindeart metrisch
Gewindegröße M 12
Ausführung des Gehäuses Kupplungsstecker
Bauform des Steckergehäuses gerade
Kodiert Ja
Farbcodierung des Adermanagers Ethernet
Mit Gewinde Ja
Format des Steckers M 12
Steckverbindertyp Stecker
Art der Kodierung X-kodiert
Winkel des Steckergehäuses 180 °
Für Kabelaußendurchmesser min. 5,5 mm
Für Kabelaußendurchmesser max. 8,5 mm
Wiederverwendbar Nein
Konfektionierungsart feldkonfektionierbar
Anschlussart Leiter Crimpanschluss
Anschließbarer Leiterquerschnitt eindrähtig min. (AWG) 28 AWG
Anschließbarer Leiterquerschnitt eindrähtig max. (AWG) 26 AWG
Anschließbarer Leiterquerschnitt feindrähtig min. (AWG) 28 AWG
Anschließbarer Leiterquerschnitt feindrähtig max. (AWG) 26 AWG
Anschließbarer Leiterquerschnitt feinstdrähtig min. (AWG) 28 AWG
Anschließbarer Leiterquerschnitt feinstdrähtig max. (AWG) 26 AWG
Basismaterial Gehäuse Kupferlegierung
Beschichtung Gehäuse vernickelt
Beschichtung Gehäuse Kurzform Ni
Material Kontakt Kupferlegierung
Material Kontaktbeschichtung vergoldet
Material Kontaktbeschichtung Kurzform Au
Gehäusefarbe silber
Produkteigenschaften
Min. Anzahl der Steckzyklen 100
IP-Schutzart IP 67
Verschmutzungsgrad 3
Betriebstemperatur min. -40 °C
Betriebstemperatur max. 85 °C
UV-beständig Nein
Vibrationsschutz Ja
Ethernet Kabel Kategorie Cat.6A
Zertifizierungen und Normen
CE gekennzeichnet Ja
UL recognized Nein
UL listed Nein
cUR recognized Nein
cUL listed Nein
CSA zertifiziert Nein

Datenblätter und Zertifikate

Herstellerhinweise
  • Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
  • Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.

LAPP Produktinformationen und Unterlagen

Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.

Data connector; Ethernet; Cat.6A; M 12 (X-coded); Plug; Straight (180 °)

Benefits

  • Stability thanks to die-cast zinc metal housing.
  • Easy cable connection thanks to crimping or insulation displacement technology.
  • The integrated vibration protection of the connector makes it resistant to shocks and vibrations.
  • UL certification according to technical data enables the product to be used on the North American market.
  • When connected, protection class IP 67 can be achieved.

Applications

  • For use with fine and extra-fine wire conductors of classes 5 and 6.
  • Can be used universally on machine interfaces for many applications in data and signal transmission.
  • For highly flexible, continuously moving use in moving machine parts and in cable chains.
  • Also suitable for EtherCAT, EtherNet/IP and 4-pair PROFINET applications.

Technical specifications

General information
Brand EPIC®
Product type Data connector
Scope of delivery including contacts
Weight 0.052 kg
valid fieldbus or Ethernet system Ethernet
customs code 85366990
Electrical parameters
Rated voltage 60 V AC rms / DC according to IEC
Rated current 0.5 A according to IEC
Overvoltage category III
Product design
Shielded Yes
Strain relief due to Integrated cable support
Number of contacts 8
Total length 48.2 mm
Overall width 17.9 mm
Thread type Metric
Thread size M 12
Housing variant Coupling connector
Connector housing design Straight
Coded Yes
Core manager colour coding Ethernet
With thread Yes
Connector format M 12
Connector type Plug
Coding type X-coded
Connector housing angle 180 °
For min. cable outer diameter 5.5 mm
For max. cable outer diameter 8.5 mm
Reusable No
Assembly type Field configurable
Conductor connection type Crimp termination
Min. connectable conductor cross section solid conductor (AWG) 28 AWG
Max. connectable conductor cross section solid-conductor (AWG) 26 AWG
Min. connectable conductor cross-section fine-wire (AWG) 28 AWG
Max. connectable conductor cross-section fine-wire (AWG) 26 AWG
Min. connectable conductor cross section extra-fine-wire (AWG) 28 AWG
Max. connectable conductor cross-section extra-fine wire (AWG) 26 AWG
Housing base material Copper alloy
Housing coating Nickel-plated
Housing coating, short form Ni
Contact material Copper alloy
Contact coating material Gold-plated
Contact coating material, short form Au
Housing colour silver
Product features
Min. number of insertion cycles 100
IP protection rating IP 67
Pollution degree 3
Operating temperature min. -40 °C
Operating temperature max. 85 °C
UV-resistant No
Vibration protection Yes
Ethernet cable category Cat.6A
Certifications and standards
CE marking Yes
UL recognized No
UL listed No
cUR recognised No
cUL listed No
CSA certified No

Datasheets and certificates

Manufacturer notes
  • Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
  • Photographs and graphics are not to scale and do not represent detailed images of the respective products.

LAPP product information and documents

Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
