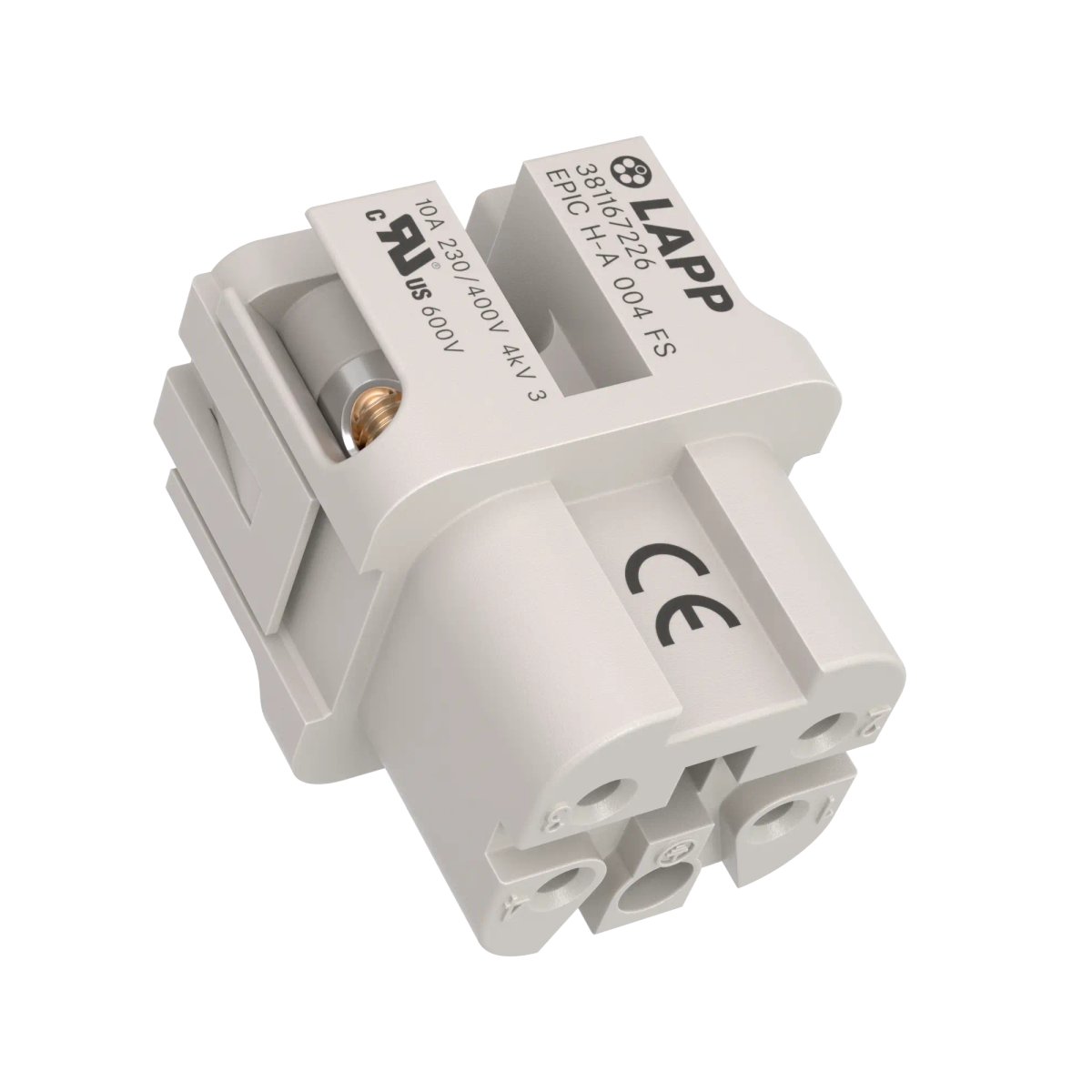

Einsatz mit Schraubanschluss Buchse; Anzahl der Kontakte: 4 + PE; Baugröße: 3A; 600 V AC rms / DC nach UL; 10 A nach IEC; Für Querschnitt (min./max.): 0.75mm² – 1.5mm²; Kontakte inklusive; Polycarbonat
Vorteile
- Die Serie EPIC® H-A umfasst im Bereich der Rechtecksteckverbinder raumsparende und leistungsstarke Einsätze mit Schraubanschluss.
- Servicefreundlicher Schraubanschluss erlaubt die Konfektionierung ohne spezielles Werkzeug.
- Einfach zu konfektionieren, bedingt durch gerade Leitereinführung.
- Große Vielfalt von passenden Gehäusevariationen.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Für ausgewählte Artikel normenkonform einsetzbar in Schienenfahrzeugen (Prüfung des Brandverhaltens nach DIN EN 45545-2:2016-02, Anforderungssätze R22 und R23, Gefährdungsstufen HL1, HL2 und HL3).
- Die jeweiligen Ausführungen von Stift- und Buchseneinsatz unterscheiden sich qualitativ gemäß Ihrer Technischen Daten.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Zur Verwendung mit den Rechtecksteckverbinder-Gehäusen der Serie EPIC® H-A.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Produkthinweise
- The LAPP HDC and Rectangular product series are compatible within the same product family and are 1:1 interchangeable.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz mit Schraubanschluss |
| Produktserie |
HDC |
| Baugröße |
3A |
| Lieferumfang |
inklusive Schrauben |
| Kontakte inklusive |
Ja |
| Gewicht |
0.008 kg |
| Verpackungseinheit (VPE) |
5 |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsspannung Ader zu Ader |
400 V AC rms / DC nach IEC |
| Bemessungsspannung |
600 V AC rms / DC nach UL; 600 V AC rms / DC nach CSA |
| Bemessungsspannung Ader zu Erde |
230 V AC rms / DC nach IEC |
| Bemessungsstrom |
10 A nach IEC; 10 A nach UL; 10 A nach CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
4 + PE |
| Anzahl der Leistungskontakte |
4 |
| Anzahl der PE-Kontakte |
1 |
| Durchmesser des Kontaktes |
1,6 mm |
| Ausführung des Kontakts |
Buchse |
| Herstellungsverfahren des Kontaktes |
gedreht |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Ja |
| Mit Schutzleiter |
Ja |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Schraubanschluss |
| Anschlussart PE |
Schneidklemme |
| Abisolierlänge der Einzelader |
4,5 mm |
| Abisolierlänge PE-Anschluss |
4,5 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
18 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
16 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,75 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
1,5 mm² |
| Material Einsatz |
Polycarbonat |
| Material Einsatz Kurzform |
PC |
| Material Kontakt |
Kupferlegierung |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontaktbeschichtung Kurzform |
Ag |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Minimales Anzugsdrehmoment PE-Anschluß |
0,25 Nm |
| Maximales Anzugsdrehmoment PE-Anschluß |
0,25 Nm |
| Schlagfest |
Ja |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with screw connection Socket; Number of contacts: 4 + PE; Design size: 3A; 600 V AC rms / DC according to UL; 10 A according to IEC; For cross-section (min./max.): 0.75mm² – 1.5mm²; Contacts included; Polycarbonate
Benefits
- The EPIC® H-A series of rectangular connectors includes space-saving and high-performance inserts with screw connection.
- Service-friendly screw connection enables assembly without special tools.
- Easy to assemble due to straight conductor insertion.
- Wide variety of suitable housing variants.
- UL certification according to technical data enables the product to be used on the North American market.
- Can be used in railway vehicles in accordance with standards for selected articles (fire behaviour test in accordance with DIN EN 45545-2:2016-02, requirement sets R22 and R23, hazard levels HL1, HL2 and HL3).
- The respective pin and socket insert variants differ in quality according to their technical data.
Applications
- For connecting devices and machines to a power supply in various applications.
- Suitable for outdoor use, subject to the temperature range.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert with screw connection |
| Product range |
HDC |
| Design size |
3A |
| Scope of delivery |
including screws |
| Contacts included |
Yes |
| Weight |
0.008 kg |
| Delivery Unit |
5 |
| Industry segment |
Rolling Stock |
| customs code |
85366990 |
Electrical parameters
| Rated voltage core to core |
400 V AC rms / DC according to IEC |
| Rated voltage |
600 V AC rms / DC according to UL; 600 V AC rms / DC according to CSA |
| Rated voltage core to earth |
230 V AC rms / DC according to IEC |
| Rated current |
10 A according to IEC; 10 A according to UL; 10 A according to CSA |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
4 + PE |
| Number of power contacts |
4 |
| Number of PE contacts |
1 |
| Contact diameter |
1.6 mm |
| Contact variant |
Socket |
| Contact manufacturing method |
Machined |
| Contact insert type |
Socket |
| With wire protection |
Yes |
| With protective earth |
Yes |
| Connector type |
Socket |
| Contact insert without contacts |
No |
| EMC shielding |
No |
| Conductor connection type |
Screw connection |
| PE connection type |
Insulation displacement contact |
| Stripping length of single core |
4.5 mm |
| Stripping length of PE connection |
4.5 mm |
| Min. connectable conductor cross-section AWG |
18 AWG |
| Max. connectable conductor cross-section AWG |
16 AWG |
| Min. connectable conductor cross-section (mm2) |
0.75 mm² |
| Max. connectable conductor cross-section (mm2) |
1.5 mm² |
| Insert material |
Polycarbonate |
| Insert material, short form |
PC |
| Contact material |
Copper alloy |
| Contact material, short form |
CuZn |
| Contact coating material |
Silver-plated |
| Contact coating material, short form |
Ag |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
No |
| Minimum tightening torque for PE connection |
0.25 Nm |
| Maximum tightening torque for PE connection |
0.25 Nm |
| Impact-resistant |
Yes |
| Vibration protection |
No |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
