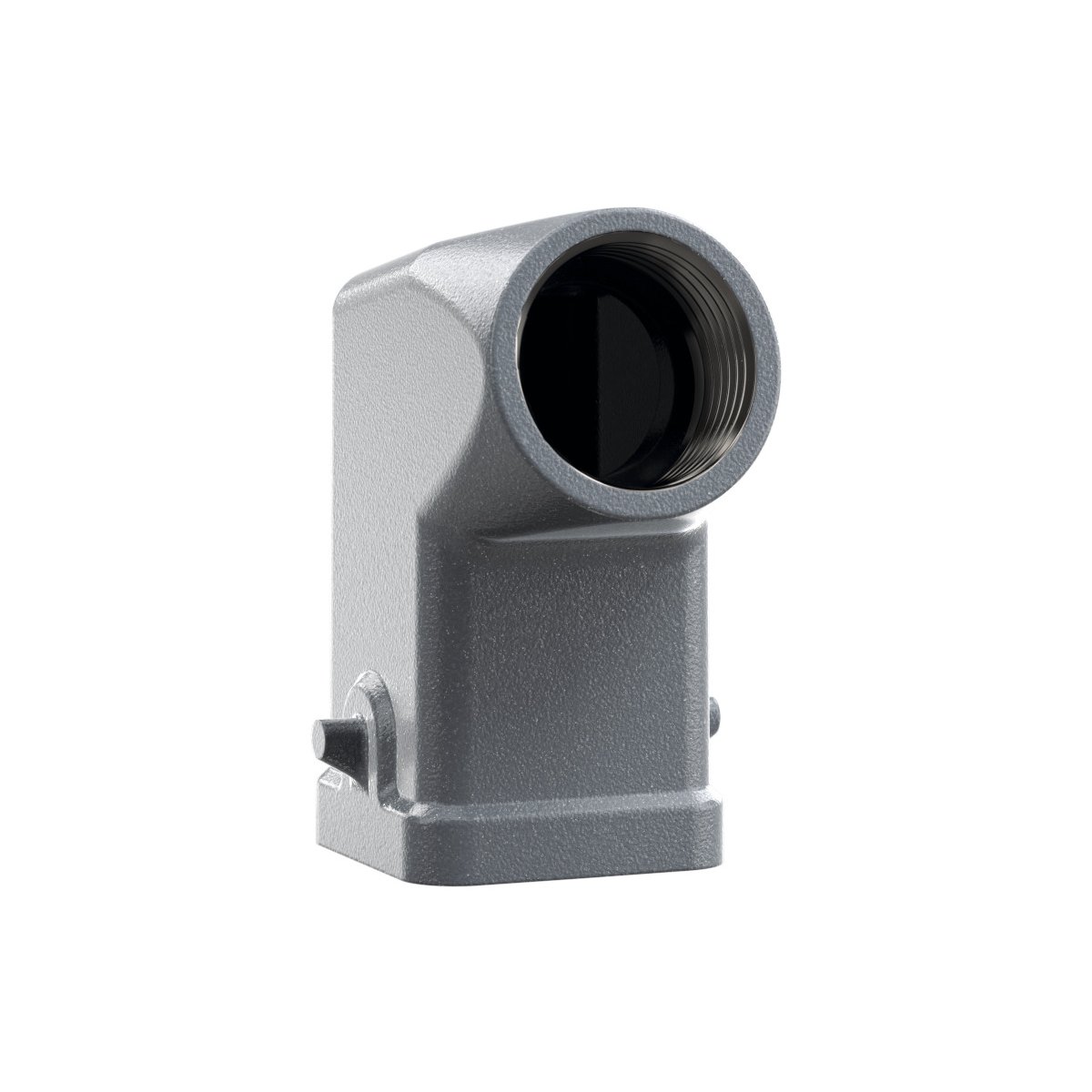

Tüllengehäuse; Baugröße: 3A; Steckverbinder Bauform: Standard; Längsbügel; Anzahl der Leitungseinführungen: 1; Zinklegierung, pulverbeschichtet; IP-Schutzart gesteckt: IP 65
Vorteile
- Die Serie EPIC® H-A 3 umfasst die kleinsten Gehäuse im Bereich der Rechtecksteckverbinder und sorgt für sichere Verbindungen auf kleinstem Raum.
- Das Tüllengehäuse ist mit vielen marktüblichen Gehäusen (Anbau-, Sockel- oder Kupplungsgehäuse) steckbar.
- Mit seitlichem Kabeleingang für eine geordnete Leitungsverlegung und um
eine übermäßige Biegung der Leitung zu verhindern. - Mit Gewindebohrung, die eine flexible Auswahl passender metrischer Kabelverschraubungen ermöglicht.
- Auch als Variante mit integrierter SKINTOP® Kabelverschraubung für optimale Zugentlastung und Abdichtung erhältlich.
- Die Verriegelung erfolgt über Längsbügel am Gegengehäuse.
- Entspricht verriegelt Schutzart IP 65.
- Der Pfeil als neues Designelement auf der Gehäuseoberfläche ist einfach ertastbar und vereinfacht das Stecken in räumlich beengten und ggf. schlecht einsehbaren Anwendungsbereichen.
Anwendungsbereiche
- Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Einsätzen.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Hält hohen Umweltbelastungen und mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke | EPIC® |
|---|---|
| Produkttyp | Tüllengehäuse |
| Baugröße | 3A |
| Gewicht | 0.053 kg |
| Verpackungseinheit (VPE) | 10 |
| Zolltarifnummer | 85366990 |
Produktaufbau
| Mit Kabelverschraubung | Nein |
|---|---|
| Anzahl der Leitungseinführungen | 1 pc. |
| Anzahl Kabeleingang oben | 0 |
| Anzahl Kabeleingang seitlich | 1 |
| Ausführung Verriegelungsbolzen | Bolzen für Längsbügel |
| Mit Bügel | Nein |
| Art der Verriegelung | Längsbügel |
| Anzahl Verriegelungsbolzen | 2 |
| Gesamtlänge | 26,8 mm |
| Gesamtbreite | 26,8 mm |
| Gesamthöhe | 48 mm |
| Gewindeart | metrisch |
| Gewindegröße | M 20 |
| Ausführung des Gehäuses | Tüllengehäuse |
| Bauform des Steckergehäuses | gewinkelt |
| Mit Gewinde | Ja |
| Mit Klappdeckel | Nein |
| Steckverbinder Bauform | Standard |
| Mit Zwischenstutzen | Nein |
| Schirmkontaktierung | Nein |
| EMV Abschirmung | Nein |
| Basismaterial Gehäuse | Zinklegierung |
| Beschichtung Gehäuse | pulverbeschichtet |
| Material Bügel | Stahl |
| Material Verriegelungsbolzen | Zinklegierung |
| Gehäusefarbe | grau |
| Gehäusefarbe RAL | RAL 9006 |
Produkteigenschaften
| Schutzart (IP), unverbaut | IP 65 |
|---|---|
| IP-Schutzart gesteckt | IP 65 |
| Kurzzeitige Temperaturspitze | 125 °C |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 100 °C |
| UV-beständig | Ja |
| Chemisch beständig | Nein |
| Säurebeständig | Nein |
| Korrosionsbeständig nach | DIN EN 6988 |
| Korrosionsbeständig | Ja |
| Halogenfrei | Ja |
| Schlagfest | Ja |
| Vibrationsschutz | Ja |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| UR recognized | Ja |
| UR Zertifizierung | nach UL 1977 (e-file number: E75770); nach UL 50E (e-file number: E75770) |
| UL listed | Nein |
| UL Category Control Number | ECBT2 |
| cUR recognized | Ja |
| cUR Zertifizierung | nach CSA C22.2 No. 182.3 (e-file number: E75770) |
| cUR Category Control Number | ECBT8 |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Ja |
| VDE Registrierungsnummer | B437 |
| Produktnorm nach IEC | IEC 61984 |
| TÜV zertifiziert | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB10427500DE.pdf
- Bedienungsanleitung: l99092785de_en.pdf
- Zulassung UL EPIC: UL-Confirmation-letter_connectors_E75770_ECBT2_2021.pdf
- Zulassung VDE EPIC: ZV10003000DE_EN.pdf
- CE Konformitätserklärung: CE19512100EN.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
