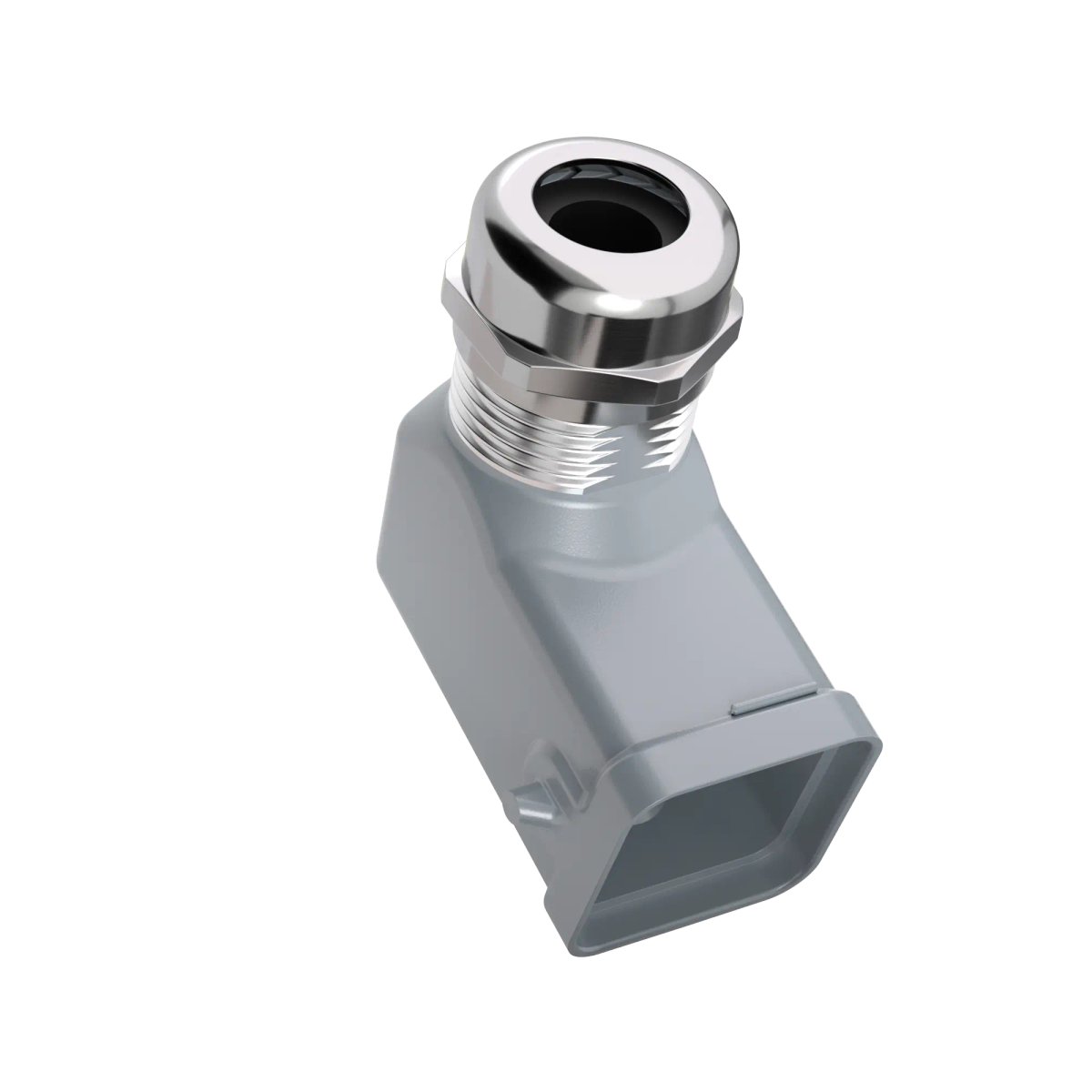

Tüllengehäuse; Baugröße: 3A; Steckverbinder Bauform: Standard; Längsbügel; Anzahl der Leitungseinführungen: 1; Zinklegierung, pulverbeschichtet; IP-Schutzart gesteckt: IP 65
Vorteile
- Die Serie EPIC® H-A 3 umfasst die kleinsten Gehäuse im Bereich der Rechtecksteckverbinder und sorgt für sichere Verbindungen auf kleinstem Raum.
- Das Tüllengehäuse ist mit vielen marktüblichen Gehäusen (Anbau-, Sockel- oder Kupplungsgehäuse) steckbar.
- Mit seitlichem Kabeleingang für eine geordnete Leitungsverlegung und um
eine übermäßige Biegung der Leitung zu verhindern.
- Mit Gewindebohrung, die eine flexible Auswahl passender metrischer Kabelverschraubungen ermöglicht.
- Auch als Variante mit integrierter SKINTOP® Kabelverschraubung für optimale Zugentlastung und Abdichtung erhältlich.
- Die Verriegelung erfolgt über Längsbügel am Gegengehäuse.
- Entspricht verriegelt Schutzart IP 65.
- Der Pfeil als neues Designelement auf der Gehäuseoberfläche ist einfach ertastbar und vereinfacht das Stecken in räumlich beengten und ggf. schlecht einsehbaren Anwendungsbereichen.
Anwendungsbereiche
- Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Einsätzen.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Hält hohen Umweltbelastungen und mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Tüllengehäuse |
| Baugröße |
3A |
| Gewicht |
0.078 kg |
| Verpackungseinheit (VPE) |
10 |
| Zolltarifnummer |
85366990 |
Produktaufbau
| Mit Kabelverschraubung |
Ja |
| Anzahl der Leitungseinführungen |
1 pc. |
| Anzahl Kabeleingang oben |
0 |
| Anzahl Kabeleingang seitlich |
1 |
| Ausführung Verriegelungsbolzen |
Bolzen für Längsbügel |
| Mit Bügel |
Nein |
| Art der Verriegelung |
Längsbügel |
| Anzahl Verriegelungsbolzen |
2 |
| Gewindeart |
metrisch |
| Gewindegröße |
M 20 |
| Ausführung des Gehäuses |
Tüllengehäuse |
| Bauform des Steckergehäuses |
gewinkelt |
| Mit Gewinde |
Ja |
| Mit Klappdeckel |
Nein |
| Steckverbinder Bauform |
Standard |
| Mit Zwischenstutzen |
Nein |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Kabelklemmbereich min. |
7 mm |
| Kabelklemmbereich max. |
13 mm |
| Material Kabelverschraubung |
Messing |
| Material Kabelverschraubung Kurzform |
CuZn |
| Basismaterial Gehäuse |
Zinklegierung |
| Basismaterial Gehäuse Kurzform |
Zn |
| Beschichtung Gehäuse |
pulverbeschichtet |
| Material Bügel |
Stahl |
| Material Dichtung |
Acrylnitril-Butadien-Kautschuk |
| Gehäusefarbe |
grau |
| Gehäusefarbe RAL |
RAL 9006 |
Produkteigenschaften
| Schutzart (IP), montiert |
IP 65 |
| IP-Schutzart gesteckt |
IP 65 |
| Kurzzeitige Temperaturspitze |
125 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| UV-beständig |
Ja |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Korrosionsbeständig nach |
DIN EN 6988 |
| Korrosionsbeständig |
Ja |
| Salzsprühnebelprüfung nach |
DIN EN ISO 9227, Verfahren NSS, Prüfdauer 480 Std.; IEC 60068-2-52 Schärfegrad 2 |
| Halogenfrei |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL listed |
Ja |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
B437 |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Hood; Design size: 3A; Connector design: Standard; Single lever; Number of cable entries: 1; Zinc alloy, Powder-coated; IP protection class plugged in: IP 65
Benefits
- The EPIC® H-A 3 series comprises the smallest housings in the rectangular connector range and ensures secure connections in the smallest of spaces.
- The hood can be connected with many standard housings (mount base, surface-mount base or cable coupler hood).
- With side cable outlet for orderly cable laying and to prevent the cable from bending too much.
- With threaded borehole for use with a corresponding cable gland.
- Also available as a variant with integrated SKINTOP® cable gland for optimum strain relief and sealing.
- Locking is performed using a single lever on the counter-housing.
- Meets protection class IP 65 when locked.
- The arrow is a new design element on the housing surface, making it easy to find and easy to connect in tight spaces and possibly poorly visible areas of application.
Applications
- For protecting the connector insert against environmental influences.
- For use with many EPIC® rectangular connector inserts.
- For connecting devices and machines to a power supply in various applications.
- Withstands high environmental and mechanical stress.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Hood |
| Design size |
3A |
| Weight |
0.078 kg |
| Delivery Unit |
10 |
| customs code |
85366990 |
Product design
| With cable gland |
Yes |
| Number of cable entries |
1 pc. |
| Number of cable outlets at the top |
0 |
| Number of side cable entries |
1 |
| Locking bolt variant |
Bolts for single lever |
| With lever |
No |
| Locking type |
Single lever |
| Number of locking bolts |
2 |
| Thread type |
Metric |
| Thread size |
M 20 |
| Housing variant |
Hood |
| Connector housing design |
Angled |
| With thread |
Yes |
| With hinged lid |
No |
| Connector design |
Standard |
| With collar |
No |
| Shield contact |
No |
| EMC shielding |
No |
| Min. cable clamping range |
7 mm |
| Max. cable clamping range |
13 mm |
| Cable gland material |
Brass |
| Cable gland material, short form |
CuZn |
| Housing base material |
Zinc alloy |
| Housing base material, short form |
Zn |
| Housing coating |
Powder-coated |
| Lever material |
Steel |
| Sealing material |
Acrylonitrile butadiene rubber |
| Housing colour |
grey |
| Housing RAL colour |
RAL 9006 |
Product features
| Protection class (IP), mounted |
IP 65 |
| IP protection class plugged in |
IP 65 |
| Short-term temperature peaks |
125 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| UV-resistant |
Yes |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Corrosion-resistant according to |
DIN EN 6988 |
| Corrosion-resistant |
Yes |
| Salt spray test according to |
DIN EN ISO 9227, method NSS, test duration 480 hours; IEC 60068-2-52 Sharpness Level 2 |
| Halogen-free |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL listed |
Yes |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
B437 |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
