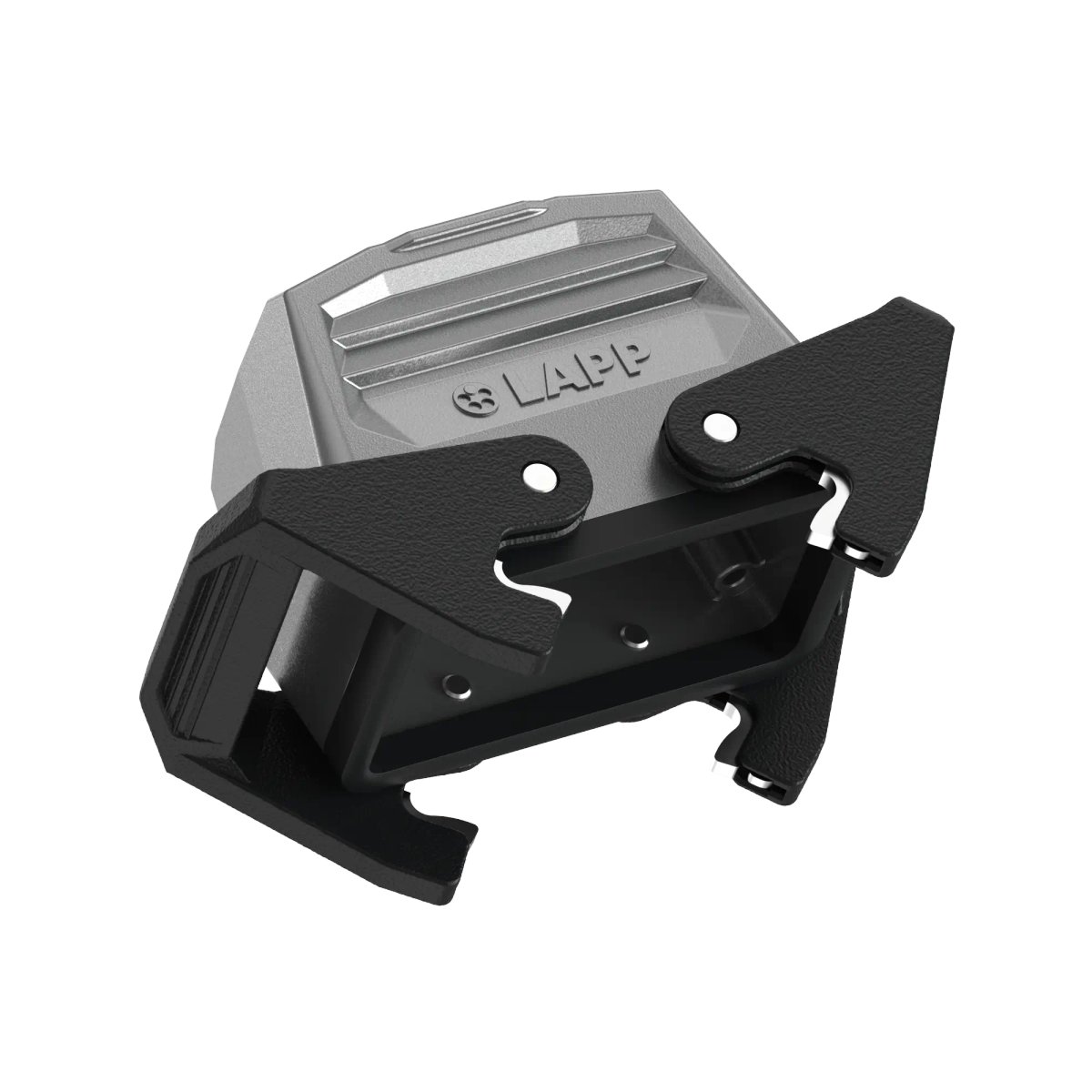

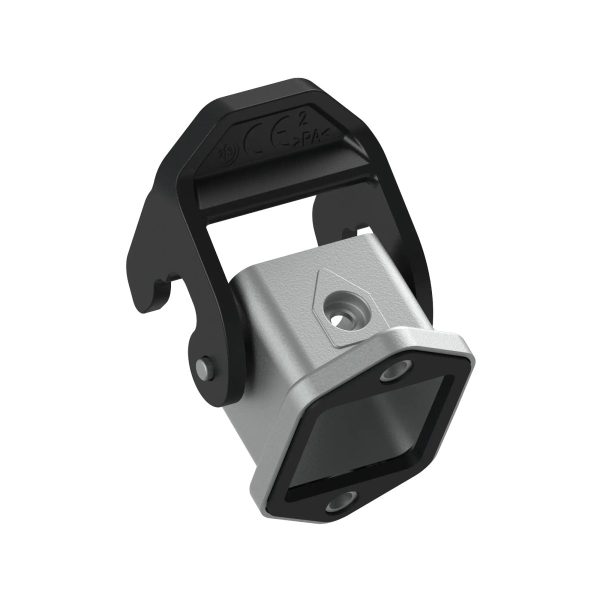

Kupplungsgehäuse; Baugröße: 10B; Steckverbinder Bauform: Standard; Querbügel; Anzahl der Leitungseinführungen: 1; Aluminium, pulverbeschichtet; IP-Schutzart gesteckt: IP 65
Vorteile
- Die Serie EPIC® H-B umfasst im Bereich der Rechtecksteckverbinder geräumige Gehäuse, die mehr Platz für viele bzw. dickere Kabel bieten.
- Das Kupplungsgehäuse ist mit vielen marktüblichen Tüllengehäusen steckbar.
- Mit Gewindebohrung, die eine flexible Auswahl passender metrischer Kabelverschraubungen ermöglicht.
- Die Verriegelung mit dem Gegengehäuse erfolgt über zwei Querbügel für erhöhte Verbindungssicherheit.
- Entspricht verriegelt Schutzart IP 65.
- Griffiges, nutzerfreundliches Design ermöglicht leichtes Stecken und Lösen der Steckverbindung.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Einsätzen bzw. -Moduleinsätzen.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Bei modularer Steckverbinderbestückung auch zur Signal- und Datenübertragung geeignet.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke | EPIC® |
|---|---|
| Produkttyp | Kupplungsgehäuse |
| Baugröße | 10B |
| Gewicht | 0.186 kg |
| Verpackungseinheit (VPE) | 10 |
| Zolltarifnummer | 85389099 |
Produktaufbau
| Mit Kabelverschraubung | Nein |
|---|---|
| Anzahl der Leitungseinführungen | 1 pc. |
| Anzahl Kabeleingang oben | 1 |
| Anzahl Kabeleingang seitlich | 0 |
| Mit Bügel | Ja |
| Art der Verriegelung | Querbügel |
| Anzahl Verriegelungsbolzen | 0 |
| Gesamtlänge | 73 mm |
| Gesamtbreite | 43 mm |
| Gesamthöhe | 57,8 mm |
| Gewindeart | metrisch |
| Gewindegröße | M 20 |
| Gewindesteigung | 1,5 |
| Ausführung des Gehäuses | Kupplungsgehäuse |
| Bauform des Steckergehäuses | gerade |
| Mit Gewinde | Ja |
| Mit Klappdeckel | Nein |
| Steckverbinder Bauform | Standard |
| Mit Zwischenstutzen | Nein |
| Schirmkontaktierung | Nein |
| EMV Abschirmung | Nein |
| Basismaterial Gehäuse | Aluminium |
| Basismaterial Gehäuse Kurzform | Al |
| Beschichtung Gehäuse | pulverbeschichtet |
| Material Bügel | Stahl |
| Material Dichtung | Acrylnitril-Butadien-Kautschuk |
| Gehäusefarbe | grau |
| Gehäusefarbe RAL | RAL 9006 |
Produkteigenschaften
| IP-Schutzart gesteckt | IP 65 |
|---|---|
| Kurzzeitige Temperaturspitze | 125 °C |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 100 °C |
| UV-beständig | Ja |
| Chemisch beständig | Nein |
| Säurebeständig | Nein |
| Korrosionsbeständig nach | DIN EN 6988 |
| Korrosionsbeständig | Ja |
| Halogenfrei | Ja |
| Schlagfest | Ja |
| Vibrationsschutz | Ja |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| UR recognized | Ja |
| UR Zertifizierung | nach UL 1977 (e-file number: E75770); nach UL 50E (e-file number: E75770) |
| UL Category Control Number | ECBT2 |
| cUR recognized | Ja |
| cUR Zertifizierung | nach CSA C22.2 No. 182.3 |
| cUR Category Control Number | ECBT8 |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Ja |
| VDE Registrierungsnummer | B437 |
| Produktnorm nach IEC | IEC 61984 |
| TÜV zertifiziert | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB19046000DE.pdf
- Bedienungsanleitung: l99092805de_en.pdf
- Zulassung UL EPIC: UL-Confirmation-letter_connectors_E75770_ECBT2_2021.pdf
- CE Konformitätserklärung: CE10003000EN.pdf
