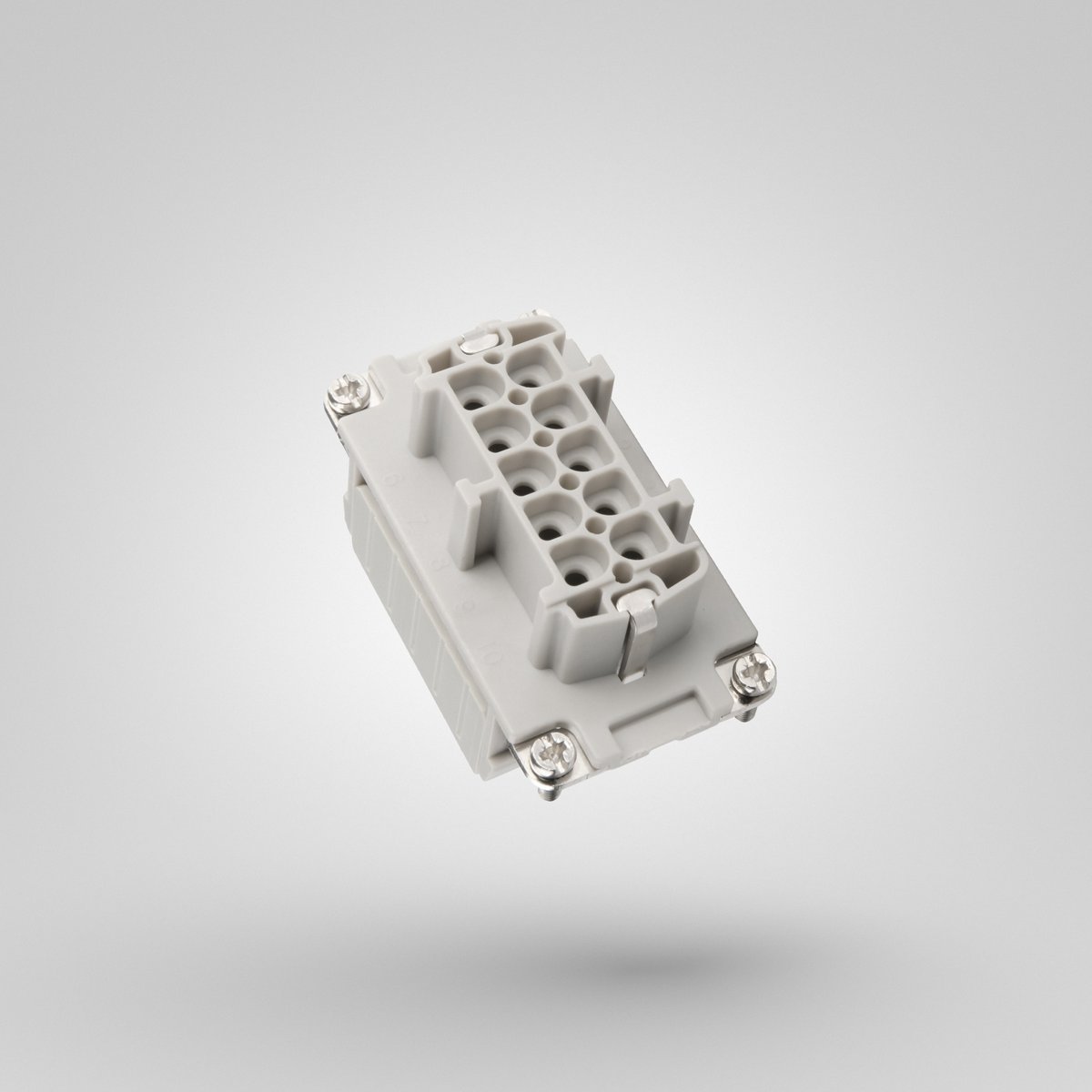

Crimpeinsatz Buchse; Anzahl der Kontakte: 10+PE; Baugröße: 10B; 500 V AC rms / DC nach IEC; 16 A nach IEC; Für Querschnitt (min./max.): 0.14mm² – 4mm²; Polycarbonat
Vorteile
- Einsätze der Serie EPIC® H-BE gelten als Klassiker in der Industrie und sind ideal einsetzbar bei höheren Spannungen und Stromstärken.
- Bei der Serie EPIC® H-BE können Einsätze verschiedener Anschlussarten, innerhalb der gleichen Baugröße, beliebig miteinander kombiniert werden (Schraub, Crimp, Käfigzugfeder oder Push-In).
- Crimpanschluss stellt eine vibrationssichere Verbindung her, sorgt für maximale Kontaktierungssicherheit zwischen Kontakt und Leitung und eignet sich für die automatisierte Konfektionierung.
- Für Leiterquerschnitte von 0,14 – 4,00 mm² geeignet.
- Aus robustem Polycarbonat (Brennbarkeitsklasse V-0 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen).
- Normenkonform einsetzbar in Schienenfahrzeugen (Prüfung des Brandverhaltens nach DIN EN 45545-2:2016-02, Anforderungssätze R22 und R23, Gefährdungsstufen HL1, HL2 und HL3).
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Große Vielfalt von passenden Gehäusevariationen.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Für die schaltschrankinterne Verdrahtung geeignet.
- Zur Übertragung von Steuersignalen zu Aktoren und Stellantrieben.
- Typische Verwendungsbereiche sind Bühnen-, Licht- und Hebetechnik.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Crimpeinsatz |
| Baugröße |
10B |
| Kontakte inklusive |
Nein |
| Gewicht |
0.048 kg |
| Verpackungseinheit (VPE) |
10 |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
6 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
500 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL/CSA |
| Bemessungsstrom |
16 A nach IEC |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
5 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
10+PE |
| Anzahl der Leistungskontakte |
10 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
0 |
| Durchmesser des Kontaktes |
2,5 mm |
| Ausführung des Kontakts |
Buchse |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Ja |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Ja |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Crimpanschluss |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
12 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
4 mm² |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Minimales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Maximales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Ja |
| Brandschutz für Schienenfahrzeuge Gefährdungsstufe |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Crimping insert Socket; Number of contacts: 10+PE; Design size: 10B; 500 V AC rms / DC according to IEC; 16 A according to IEC; For cross-section (min./max.): 0.14mm² – 4mm²; Polycarbonate
Benefits
- Inserts from the EPIC® H-BE series are regarded as classics in the industry and are ideal for use at higher voltages and currents.
- In the EPIC® H-BE series, inserts of different connection types can be combined with one another (screw, crimp, cage spring or push-in) within the same size.
- Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly.
- Suitable for conductor cross-sections from 0.14 to 4.00 mm².
- Made of robust polycarbonate (flammability class V-0 according to the UL94 testing procedure for the flammability of plastics).
- Compliant with standards for use in railway vehicles (fire behaviour test according to DIN EN 45545-2:2016-02, requirements sets R22 and R23, hazard levels HL1, HL2 and HL3).
- UL certification according to technical data enables the product to be used on the North American market.
- Wide variety of suitable housing variants.
Applications
- For connecting devices and machines to a power supply in various applications.
- Suitable for wiring inside control cabinets.
- For transmission of control signals to actuators.
- Typical applications include platform, lighting and lifting technology.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Crimping insert |
| Design size |
10B |
| Contacts included |
No |
| Weight |
0.048 kg |
| Delivery Unit |
10 |
| Industry segment |
Rolling Stock |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
6 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
500 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL/CSA |
| Rated current |
16 A according to IEC |
| Overvoltage category |
III |
| Max. contact resistance |
5 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
10+PE |
| Number of power contacts |
10 |
| Number of PE contacts |
1 |
| Number of signal contacts |
0 |
| Contact diameter |
2.5 mm |
| Contact variant |
Socket |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
Yes |
| Connector type |
Socket |
| Contact insert without contacts |
Yes |
| EMC shielding |
No |
| Conductor connection type |
Crimp termination |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
12 AWG |
| Min. connectable conductor cross-section (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section (mm2) |
4 mm² |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
No |
| Minimum tightening torque for PE connection |
1.2 Nm |
| Maximum tightening torque for PE connection |
1.2 Nm |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
No |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
Yes |
| Fire protection for railway vehicles hazard level |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
