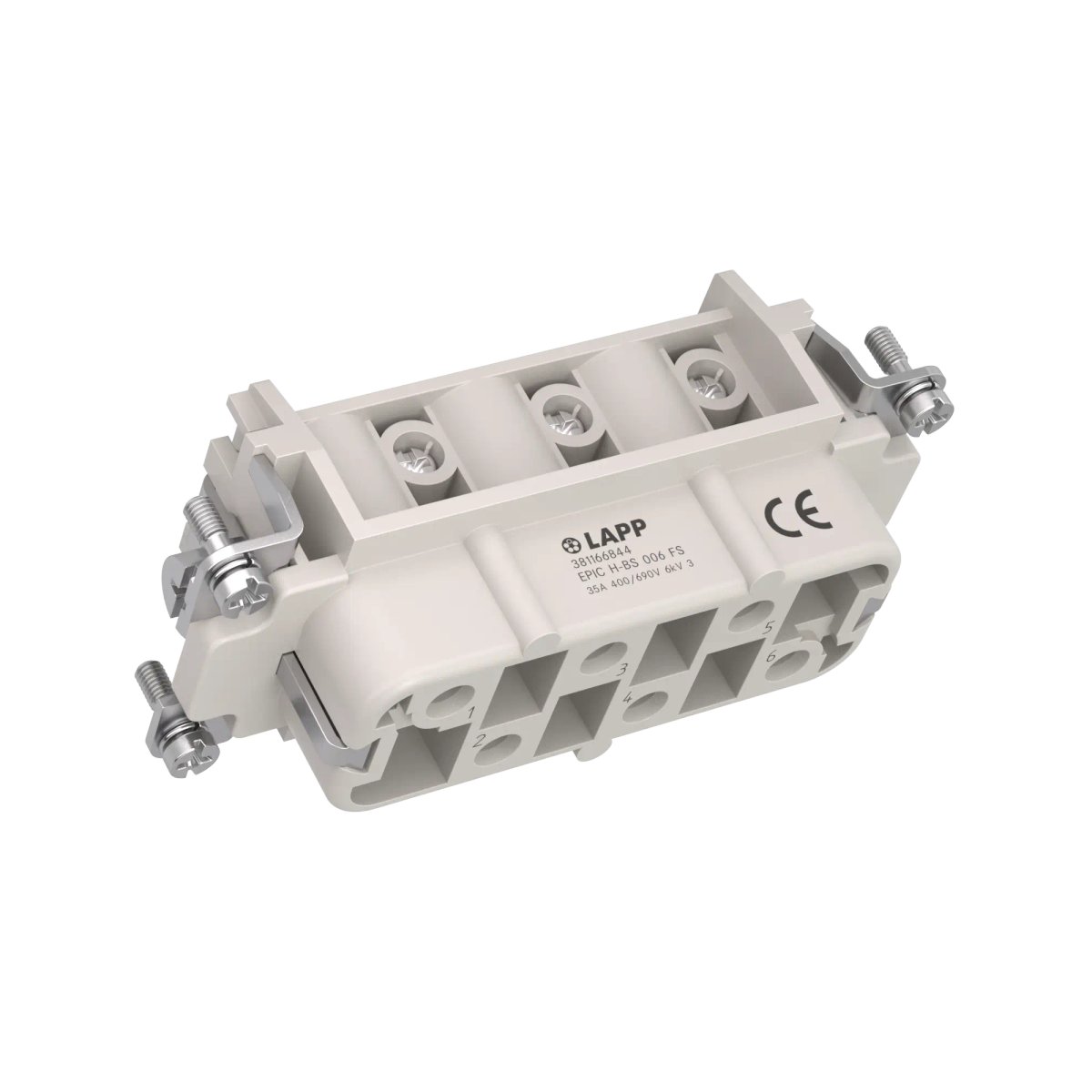

Einsatz mit Schraubanschluss Buchse; Anzahl der Kontakte: 6+PE; Baugröße: 16B; 35 A nach IEC; Für Querschnitt (min./max.): 1.5mm² – 6mm²; Kontakte inklusive; Polycarbonat
Vorteile
- Leistungsstark bis 35 A trotz äußerst platzsparender Baugröße für sehr kleine Geräte.
- Servicefreundlicher Schraubanschluss erlaubt die Konfektionierung ohne spezielles Werkzeug.
- Für ausgewählte Artikel normenkonform einsetzbar in Schienenfahrzeugen (Prüfung des Brandverhaltens nach DIN EN 45545-2:2016-02, Anforderungssätze R22 und R23, Gefährdungsstufen HL1, HL2 und HL3).
- Aus robustem Kunststoff (Brennbarkeitsklasse V-0 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen).
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Für die schaltschrankinterne Verdrahtung geeignet.
- Zur Verwendung mit den Rechtecksteckverbinder-Gehäusen der Serie EPIC® H-B.
Produkthinweise
- Die LAPP Produktserien HDC und Rectangular sind innerhalb einer Produktfamilie kompatibel und 1:1 austauschbar.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz mit Schraubanschluss |
| Produktserie |
HDC |
| Baugröße |
16B |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
0.092 kg |
| Verpackungseinheit (VPE) |
1 |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsspannung Ader zu Ader |
690 V AC rms / DC nach IEC |
| Bemessungsstoßspannung |
6 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung Ader zu Erde |
400 V AC rms / DC nach IEC |
| Bemessungsstrom |
35 A nach IEC; 35 A nach UL/CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
6+PE |
| Anzahl der Leistungskontakte |
6 |
| Anzahl der PE-Kontakte |
1 |
| Durchmesser des Kontaktes |
3,5 mm |
| Ausführung des Kontakts |
Buchse |
| Herstellungsverfahren des Kontaktes |
gedreht |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Ja |
| Voreilender PE-Kontakt |
Ja |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Schraubanschluss |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
20 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
10 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
1,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
6 mm² |
| Material Kontakt |
Kupferlegierung |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontaktbeschichtung Kurzform |
Ag |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with screw connection Socket; Number of contacts: 6+PE; Design size: 16B; 35 A according to IEC; For cross-section (min./max.): 1.5mm² – 6mm²; Contacts included; Polycarbonate
Benefits
- High power up to 35 A despite extremely space-saving design for very small devices.
- Service-friendly screw connection enables assembly without special tools.
- Can be used in railway vehicles in accordance with standards for selected articles (fire behaviour test in accordance with DIN EN 45545-2:2016-02, requirement sets R22 and R23, hazard levels HL1, HL2 and HL3).
- Made of robust plastic (flammability class V-0 according to the UL94 testing procedure for the flammability of plastics).
Applications
- For connecting devices and machines to a power supply in various applications.
- Suitable for wiring inside control cabinets.
- For use with the rectangular connector housings of the EPIC® H-B series.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert with screw connection |
| Product range |
HDC |
| Design size |
16B |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.092 kg |
| Delivery Unit |
1 |
| Industry segment |
Rolling Stock |
| customs code |
85366990 |
Electrical parameters
| Rated voltage core to core |
690 V AC rms / DC according to IEC |
| Rated impulse voltage |
6 kV AC rms / DC according to IEC 61984 |
| Rated voltage core to earth |
400 V AC rms / DC according to IEC |
| Rated current |
35 A according to IEC; 35 A according to UL/CSA |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
6+PE |
| Number of power contacts |
6 |
| Number of PE contacts |
1 |
| Contact diameter |
3.5 mm |
| Contact variant |
Socket |
| Contact manufacturing method |
Machined |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
Yes |
| Premature PE contact |
Yes |
| Connector type |
Socket |
| Contact insert without contacts |
No |
| EMC shielding |
No |
| Conductor connection type |
Screw connection |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
20 AWG |
| Max. connectable conductor cross-section AWG |
10 AWG |
| Min. connectable conductor cross-section (mm2) |
1.5 mm² |
| Max. connectable conductor cross-section (mm2) |
6 mm² |
| Contact material |
Copper alloy |
| Contact coating material |
Silver-plated |
| Contact coating material, short form |
Ag |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
No |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
