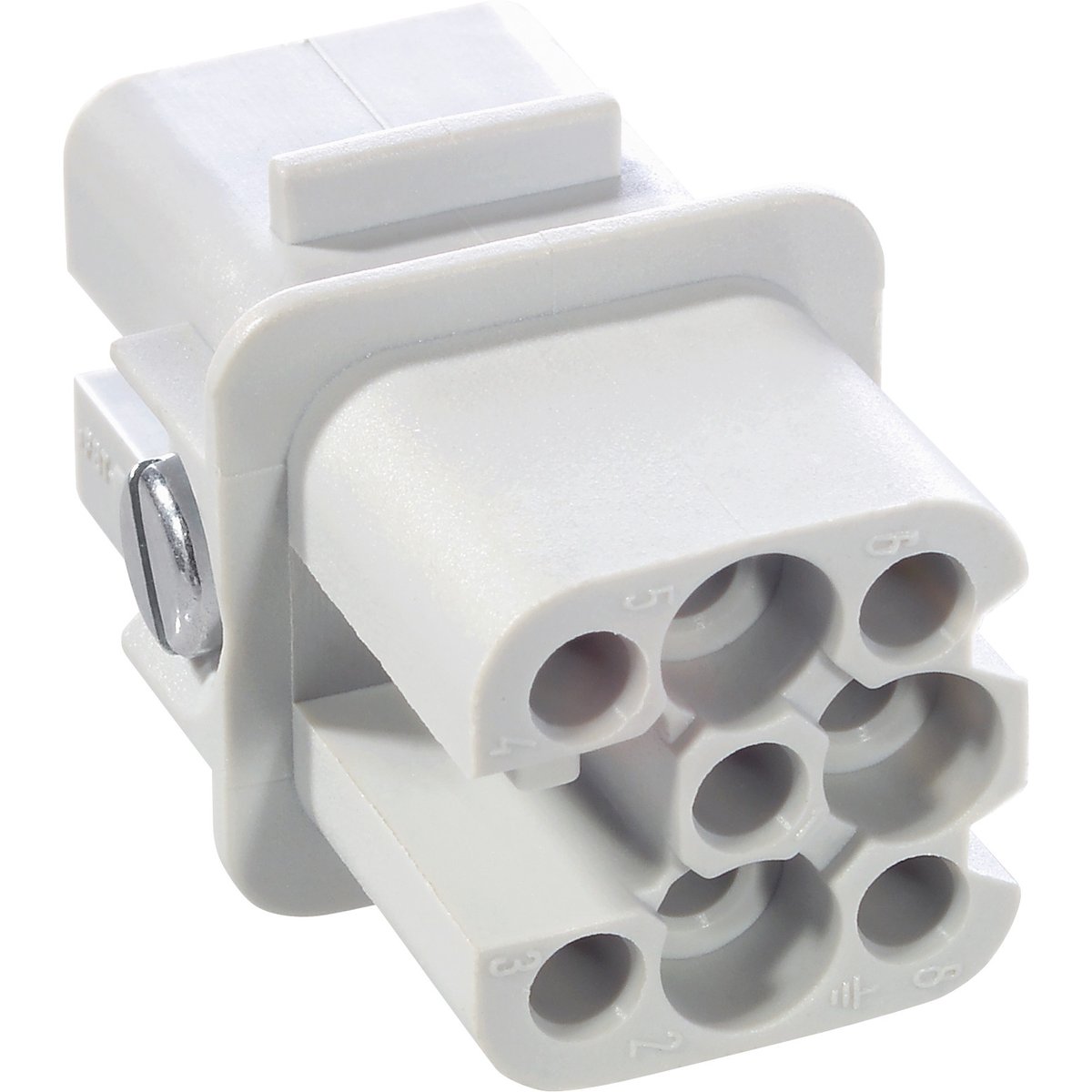

CrimpeinsatzAnzahl der Kontakte: 8; Baugröße: 3A; 50 V AC rms nach IEC; 10 A nach IEC; Für Querschnitt (min./max.): 0.14mm² – 2.5mm²; Polybutylenterephthalat
Vorteile
- Die Serie EPIC® H-D umfasst im Bereich der Rechtecksteckverbinder raumsparende und leistungsstarke Einsätze mit Crimpanschluss.
- Crimpanschluss stellt eine vibrationssichere Verbindung her, sorgt für maximale Kontaktierungssicherheit zwischen Kontakt und Leitung und eignet sich für die automatisierte Konfektionierung.
- Für gedrehte und gestanzte Kontakte. Gedrehte Kontakte erlauben die sichere Übertragung höherer Ströme.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Die jeweiligen Ausführungen von Stift- und Buchseneinsatz unterscheiden sich qualitativ gemäß Ihrer Technischen Daten.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Zur Verwendung mit den Rechtecksteckverbinder-Gehäusen der Serie EPIC® H-A.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Produkthinweise
- Die LAPP Produktserien HDC und Rectangular sind innerhalb einer Produktfamilie kompatibel und 1:1 austauschbar.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Crimpeinsatz |
| Produktserie |
RECTANGULAR |
| Baugröße |
3A |
| Lieferumfang |
Kontakte separat bestellen |
| Kontakte inklusive |
Nein |
| Gewicht |
0.009 kg |
| Verpackungseinheit (VPE) |
10 |
| Zolltarifnummer |
85472000 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
2.5 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
50 V AC rms nach IEC; 120 V DC nach UL; 250 V AC rms / DC nach IEC; 50 V AC rms / DC nach UL; 50 V AC rms / DC nach CSA |
| Bemessungsstrom |
10 A nach IEC; 10 A nach UL; 10 A nach CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
2 mΩ |
| Schutzleiter in Einsatz integriert |
Nein |
Produktaufbau
| Anzahl der Kontakte |
8 |
| Anzahl der Leistungskontakte |
8 |
| Anzahl der PE-Kontakte |
0 |
| Durchmesser des Kontaktes |
1,6 mm |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Nein |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Ja |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Crimpanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
| Material Kontakteinsatz |
Polybutylenterephthalat |
| Material Kontakteinsatz Kurzform |
PBT |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Kurzzeitige Temperaturspitze |
125 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
B437 |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Crimping insertNumber of contacts: 8; Design size: 3A; 50 V AC rms according to IEC; 10 A according to IEC; For cross-section (min./max.): 0.14mm² – 2.5mm²; Polybutylene terephthalate
Benefits
- The EPIC® H-D series of rectangular connectors includes space-saving and high-performance inserts with crimp termination.
- Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly.
- For turned and punched contacts. Turned contacts allow the safe transmission of higher currents.
- UL certification according to technical data enables the product to be used on the North American market.
- The respective pin and socket insert variants differ in quality according to their technical data.
Applications
- For connecting devices and machines to a power supply in various applications.
- Suitable for outdoor use, subject to the temperature range.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Crimping insert |
| Product range |
RECTANGULAR |
| Design size |
3A |
| Scope of delivery |
Order contacts separately |
| Contacts included |
No |
| Weight |
0.009 kg |
| Delivery Unit |
10 |
| customs code |
85472000 |
Electrical parameters
| Rated impulse voltage |
2.5 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
50 V AC rms according to IEC; 120 V DC according to UL; 250 V AC rms / DC according to IEC; 50 V AC rms / DC according to UL; 50 V AC rms / DC according to CSA |
| Rated current |
10 A according to IEC; 10 A according to UL; 10 A according to CSA |
| Overvoltage category |
III |
| Max. contact resistance |
2 mΩ |
| Protective earth integrated into insert |
No |
Product design
| Number of contacts |
8 |
| Number of power contacts |
8 |
| Number of PE contacts |
0 |
| Contact diameter |
1.6 mm |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
No |
| Connector type |
Socket |
| Contact insert without contacts |
Yes |
| EMC shielding |
No |
| Conductor connection type |
Crimp termination |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
| Material contact insert |
Polybutylene terephthalate |
| Contact insert material, short form |
PBT |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
100 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Short-term temperature peaks |
125 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
B437 |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
