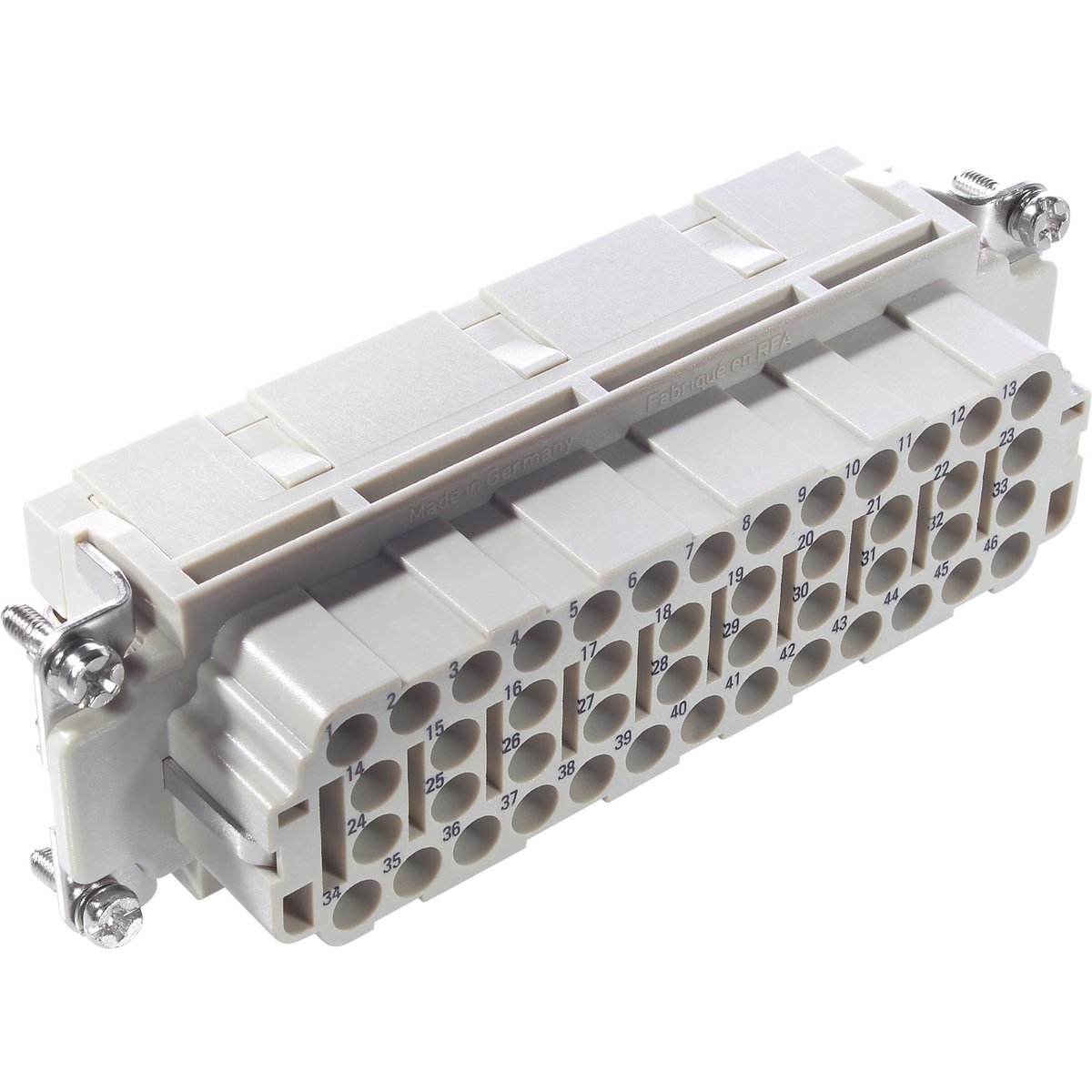

Crimpeinsatz Buchse; Anzahl der Kontakte: 46+PE; Baugröße: 48B; 500 V AC rms / DC nach IEC; 16 A nach UL/CSA; Für Querschnitt (min./max.): 0.5mm² – 4mm²; Polycarbonat
Vorteile
- Die H-EE Einsätze mit gedrehten Kontakten für hohe Polzahl auf engstem Raum.
- Zur Montage in H-B Gehäuse
Anwendungsbereiche
- Maschinenbau
- Anlagenbau
- Geräte- und Apparatebau
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Crimpeinsatz |
| Baugröße |
48B |
| Kontakte inklusive |
Nein |
| Gewicht |
0.092 kg |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85472000 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
6 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
500 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL; 600 V AC rms / DC nach CSA |
| Bemessungsstrom |
16 A nach UL/CSA; 16 A nach IEC |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
2 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
46+PE |
| Anzahl der Leistungskontakte |
46 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
0 |
| Durchmesser des Kontaktes |
2,5 mm |
| Ausführung des Kontakts |
Buchse |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Ja |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Ja |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Crimpanschluss |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
20 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
12 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
4 mm² |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Kurzzeitige Temperaturspitze |
125 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Ja |
| Minimales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Maximales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Crimping insert Socket; Number of contacts: 46+PE; Design size: 48B; 500 V AC rms / DC according to IEC; 16 A according to UL/CSA; For cross-section (min./max.): 0.5mm² – 4mm²; Polycarbonate
Benefits
- The H-EE inserts with machined contacts for a high number of pins in very tight spaces.
- For assembly in H-B housing
Applications
- Mechanical engineering
- Plant engineering
- Appliance and apparatus construction
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Crimping insert |
| Design size |
48B |
| Contacts included |
No |
| Weight |
0.092 kg |
| Delivery Unit |
5 |
| customs code |
85472000 |
Electrical parameters
| Rated impulse voltage |
6 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
500 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL; 600 V AC rms / DC according to CSA |
| Rated current |
16 A according to UL/CSA; 16 A according to IEC |
| Overvoltage category |
III |
| Max. contact resistance |
2 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
46+PE |
| Number of power contacts |
46 |
| Number of PE contacts |
1 |
| Number of signal contacts |
0 |
| Contact diameter |
2.5 mm |
| Contact variant |
Socket |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
Yes |
| Connector type |
Socket |
| Contact insert without contacts |
Yes |
| EMC shielding |
No |
| Conductor connection type |
Crimp termination |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
20 AWG |
| Max. connectable conductor cross-section AWG |
12 AWG |
| Min. connectable conductor cross-section (mm2) |
0.5 mm² |
| Max. connectable conductor cross-section (mm2) |
4 mm² |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
100 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Short-term temperature peaks |
125 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
Yes |
| Minimum tightening torque for PE connection |
1.2 Nm |
| Maximum tightening torque for PE connection |
1.2 Nm |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
No |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
