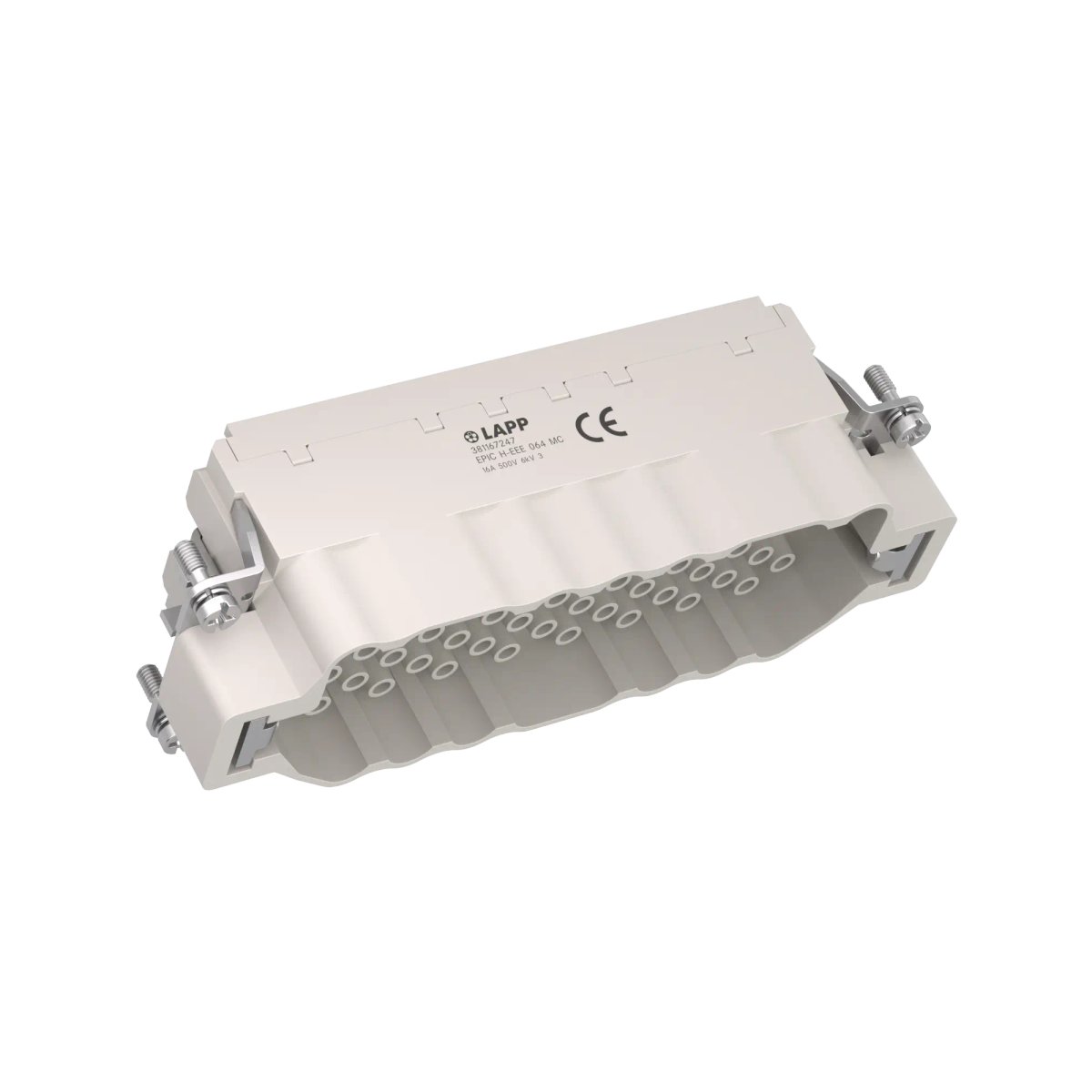

Einsatz Stift; Anzahl der Kontakte: 64 + PE; Baugröße: 24B; 500 V AC rms / DC nach IEC; 16 A nach IEC; Für Querschnitt (min./max.): 0.14mm² – 4mm²;
Vorteile
- Einsätze der Serie EPIC® H-EEE haben eine sehr hohe Kontaktdichte und basieren auf der bewährten EPIC® H-BE Serie.
- Die EPIC® H-EEE-Einsätze mit gedrehten Kontakten ermöglichen hohe Polzahlen auf engstem Raum.
- Crimpanschluss stellt eine vibrationssichere Verbindung her, sorgt für maximale Kontaktierungssicherheit zwischen Kontakt und Leitung und eignet sich für die automatisierte Konfektionierung.
- Für Leiterquerschnitte von 0,14 – 4,00 mm² geeignet.
- Aus robustem Kunststoff (Brennbarkeitsklasse V-0 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen).
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Für die schaltschrankinterne Verdrahtung geeignet.
- Zur Übertragung von Steuersignalen zu Aktoren und Stellantrieben.
- Zur Verwendung mit den Rechtecksteckverbinder-Gehäusen der Serie EPIC® H-B.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz |
| Baugröße |
24B |
| Lieferumfang |
Kontakte separat bestellen |
| Kontakte inklusive |
Nein |
| Gewicht |
0.08 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85472000 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
6 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
500 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL |
| Bemessungsstrom |
16 A nach IEC; 16 A nach UL |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
64 + PE |
| Anzahl der Leistungskontakte |
64 |
| Anzahl der PE-Kontakte |
1 |
| Ausführung des Kontakts |
Stift |
| Kontakteinsatz Typ |
Stecker |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Ja |
| Kontakteinsatz ohne Kontakte |
Ja |
| Anschlussart Leiter |
Crimpanschluss |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
12 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
4 mm² |
| Material Kontakt |
Kupferlegierung |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert Pin; Number of contacts: 64 + PE; Design size: 24B; 500 V AC rms / DC according to IEC; 16 A according to IEC; For cross-section (min./max.): 0.14mm² – 4mm²;
Benefits
- Inserts from the EPIC® H-EEE series have a very high contact density and are based on the proven EPIC® H-BE series.
- The EPIC® H-EEE inserts with turned contacts enable a high number of poles in a very small space.
- Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly.
- Suitable for conductor cross-sections from 0.14 to 4.00 mm².
- Made of robust plastic (flammability class V-0 according to the UL94 testing procedure for the flammability of plastics).
Applications
- For connecting devices and machines to a power supply in various applications.
- Suitable for wiring inside control cabinets.
- For transmission of control signals to actuators.
- For use with the rectangular connector housings of the EPIC® H-B series.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert |
| Design size |
24B |
| Scope of delivery |
Order contacts separately |
| Contacts included |
No |
| Weight |
0.08 kg |
| Delivery Unit |
1 |
| customs code |
85472000 |
Electrical parameters
| Rated impulse voltage |
6 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
500 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL |
| Rated current |
16 A according to IEC; 16 A according to UL |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
64 + PE |
| Number of power contacts |
64 |
| Number of PE contacts |
1 |
| Contact variant |
Pin |
| Contact insert type |
Plug |
| With wire protection |
No |
| With protective earth |
Yes |
| Contact insert without contacts |
Yes |
| Conductor connection type |
Crimp termination |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
12 AWG |
| Min. connectable conductor cross-section (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section (mm2) |
4 mm² |
| Contact material |
Copper alloy |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
