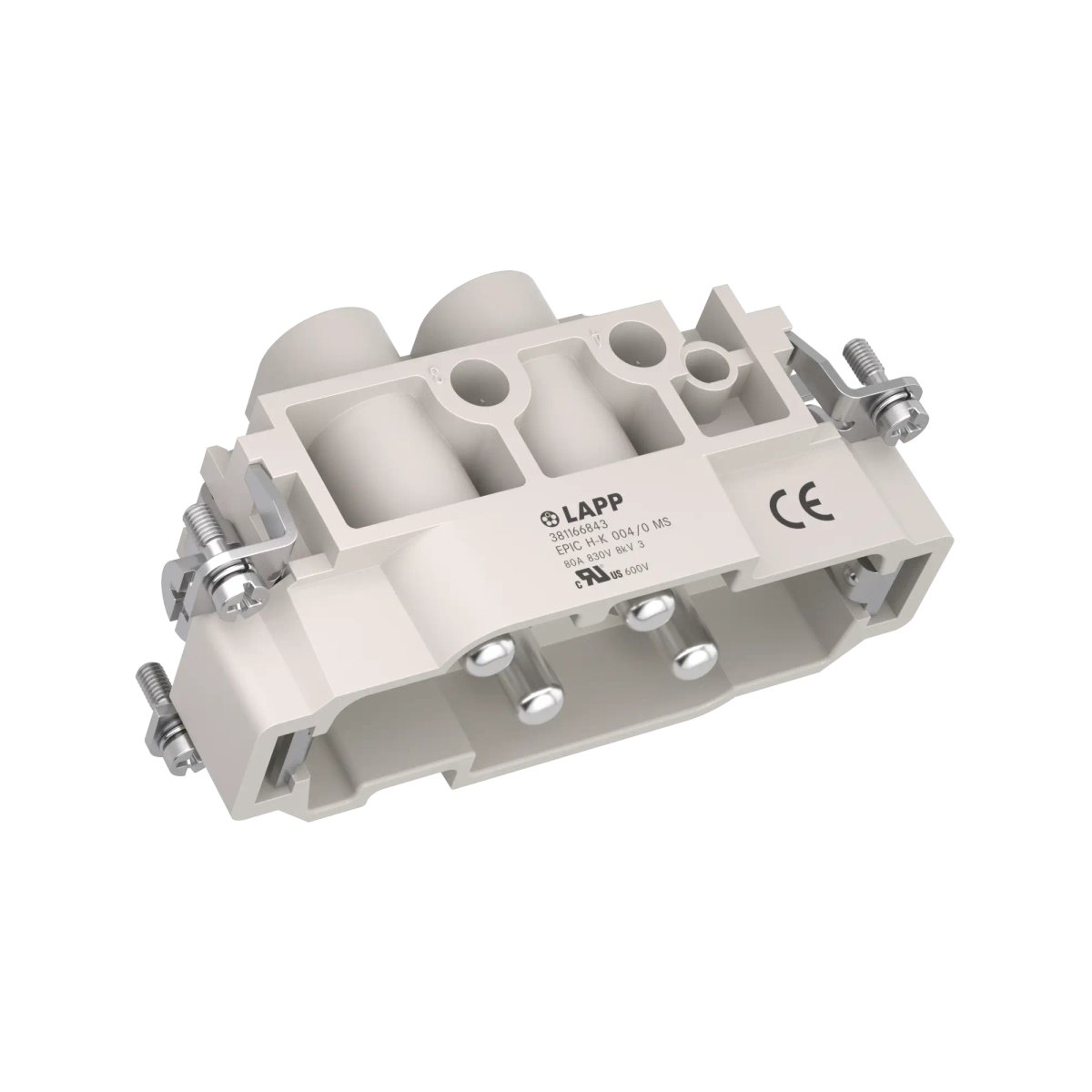

Einsatz mit Schraubanschluss Stift; Anzahl der Kontakte: 4+PE; Baugröße: 16B; 830 V AC rms / DC nach IEC; 80 A nach IEC; Für Querschnitt (min./max.): 1.5mm² – 16mm²; Kontakte inklusive; Polycarbonat
Vorteile
- Die Serie EPIC® Power K umfasst im Bereich der Rechtecksteckverbinder besonders leistungsstarke Crimpeinsätze zur Servoantriebsversorgung.
- Für Übertragungen bis 80 A und Spannungen bis 830 V geeignet.
- Servicefreundlicher Schraubanschluss erlaubt die Konfektionierung ohne spezielles Werkzeug.
- Inklusive hochwertiger, massiver bzw. gedrehter Kontakte für die sichere Übertragung von hohen Strömen.
- Versilberte Kontaktoberfläche für geringe Übergangswiderstände sowie minimale Wärmeentwicklung am Kontakt.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Die jeweiligen Ausführungen von Stift- und Buchseneinsatz unterscheiden sich qualitativ gemäß Ihrer Technischen Daten.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Typische Verwendungsbereiche sind Elektromotoren und Servoantriebe.
- Zur Verwendung mit den Rechtecksteckverbinder-Gehäusen der Serie EPIC® H-B.
- Zur Verwendung mit Leitungen der Serie ÖLFLEX® SERVO.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Produkthinweise
- Die LAPP Produktserien HDC und Rectangular sind innerhalb einer Produktfamilie kompatibel und 1:1 austauschbar.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz mit Schraubanschluss |
| Produktserie |
HDC |
| Baugröße |
16B |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
0.117 kg |
| Verpackungseinheit (VPE) |
1 |
| Industrie Segment |
Stromnetze |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
8 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
830 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL/CSA |
| Bemessungsstrom |
80 A nach IEC; 80 A nach UL/CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
4+PE |
| Anzahl der Leistungskontakte |
4 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
0 |
| Durchmesser des Kontaktes |
6 mm |
| Ausführung des Kontakts |
Stift |
| Herstellungsverfahren des Kontaktes |
gedreht |
| Kontakteinsatz Typ |
Stecker |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Nein |
| Steckverbindertyp |
Stecker |
| Kontakteinsatz ohne Kontakte |
Nein |
| Anschlussart Leiter |
Schraubanschluss |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
16 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
6 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
1,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
16 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontaktbeschichtung Kurzform |
Ag |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Minimales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Maximales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Schlagfest |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: 75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: 75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- PE Anschluss mit 16mm² Leiter nur mit dem empfohlenen Ringkabelschuh 44424029.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with screw connection Pin; Number of contacts: 4+PE; Design size: 16B; 830 V AC rms / DC according to IEC; 80 A according to IEC; For cross-section (min./max.): 1.5mm² – 16mm²; Contacts included; Polycarbonate
Benefits
- The EPIC® Power K series of rectangular connectors includes particularly powerful crimp inserts for supplying power to servo drives.
- Suitable for transmissions up to 80 A and voltages up to 830 V.
- Service-friendly screw connection enables assembly without special tools.
- Including high-quality, solid or turned contacts for the safe transmission of high currents.
- Silver-plated contact surface for low contact resistances and minimum heat generation at the contact.
- UL certification according to technical data enables the product to be used on the North American market.
- The respective pin and socket insert variants differ in quality according to their technical data.
Applications
- For connecting devices and machines to a power supply in various applications.
- Typical areas of application are electric motors and servo drives.
- For use with the rectangular connector housings of the EPIC® H-B series.
- For use with cables from the ÖLFLEX® SERVO series.
- Suitable for outdoor use, subject to the temperature range.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert with screw connection |
| Product range |
HDC |
| Design size |
16B |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.117 kg |
| Delivery Unit |
1 |
| Industry segment |
Power Grids |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
8 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
830 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL/CSA |
| Rated current |
80 A according to IEC; 80 A according to UL/CSA |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
4+PE |
| Number of power contacts |
4 |
| Number of PE contacts |
1 |
| Number of signal contacts |
0 |
| Contact diameter |
6 mm |
| Contact variant |
Pin |
| Contact manufacturing method |
Machined |
| Contact insert type |
Plug |
| With wire protection |
No |
| With protective earth |
No |
| Connector type |
Plug |
| Contact insert without contacts |
No |
| Conductor connection type |
Screw connection |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
16 AWG |
| Max. connectable conductor cross-section AWG |
6 AWG |
| Min. connectable conductor cross-section (mm2) |
1.5 mm² |
| Max. connectable conductor cross-section (mm2) |
16 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Silver-plated |
| Contact coating material, short form |
Ag |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Halogen-free |
No |
| Minimum tightening torque for PE connection |
1.2 Nm |
| Maximum tightening torque for PE connection |
1.2 Nm |
| Impact-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: 75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: 75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- PE connection with a 16 mm² conductor only with the recommended ring cable lug 44424029.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
