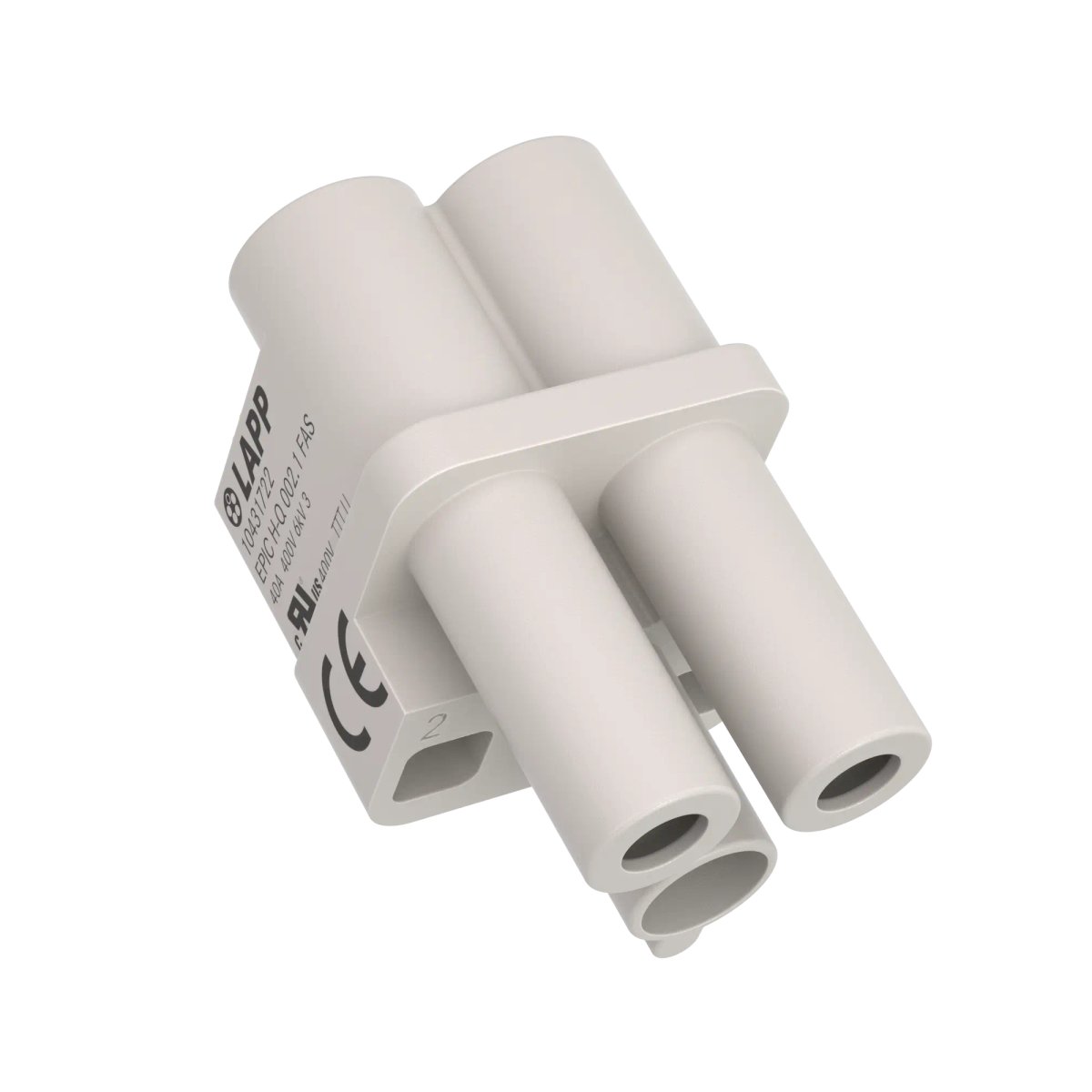

Einsatz mit Schraubanschluss Buchse; Anzahl der Kontakte: 2+PE; Baugröße: 3A; 400 V AC rms / DC nach IEC; 40 A nach IEC; Für Querschnitt (min./max.): 2.5mm² – 6mm²; Kontakte inklusive; Polycarbonat
Vorteile
- Leistungsstark bis 40 A trotz äußerst platzsparender Baugröße für sehr kleine Geräte.
- In Varianten mit einer Bemessungsspannung von 400 V oder 830 V erhältlich. Artikelnamen mit Zusatz „V“ sind für eine Bemessungsspannung von 830 V ausgelegt.
- Axiale Schraubklemmtechnik erlaubt servicefreundlichen Anschluss ohne spezielles Crimpwerkzeug, spart Kosten und ist geeignet für wieder lösbare Verbindungen.
- Einfacher Leitungsanschluss mittels Innensechskantschlüssel.
- Einfach zu konfektionieren, bedingt durch gerade Leitereinführung.
- Dank kleiner Baugröße zum Einsatz bei begrenztem Platzangebot bestimmt.
- Große Vielfalt von passenden Gehäusevariationen.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Versilberte Kontaktoberfläche für geringe Übergangswiderstände sowie minimale Wärmeentwicklung am Kontakt.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Zur Verwendung mit Gehäusen der Serie EPIC® H-A 3.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz |
| Baugröße |
3A |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
0.019 kg |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85472000 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
6 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
400 V AC rms / DC nach IEC; 400 V AC rms / DC nach UL; 400 V AC rms / DC nach CSA |
| Bemessungsstrom |
40 A nach IEC; 40 A nach UL; 40 A nach CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
2+PE |
| Anzahl der Leistungskontakte |
2 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
0 |
| Ausführung des Kontakts |
Buchse |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Ja |
| Mit Schutzleiter |
Ja |
| Voreilender PE-Kontakt |
Ja |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Axialschraubanschluss |
| Anschlussart PE |
Axialschraubanschluss |
| Abisolierlänge der Einzelader |
8 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
14 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
10 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
2,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
6 mm² |
| Material Einsatz |
Polycarbonat |
| Material Einsatz Kurzform |
PC |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Schutzart (IP), montiert |
IP 20 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Minimales Anzugsdrehmoment PE-Anschluß |
1,8 Nm |
| Maximales Anzugsdrehmoment PE-Anschluß |
1,8 Nm |
| Schlagfest |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with screw connection Socket; Number of contacts: 2+PE; Design size: 3A; 400 V AC rms / DC according to IEC; 40 A according to IEC; For cross-section (min./max.): 2.5mm² – 6mm²; Contacts included; Polycarbonate
Benefits
- High power up to 40 A despite extremely space-saving design for very small devices.
- Available in variants with a rated voltage of 400 V or 830 V. Article names with the suffix „V“ are designed for a rated voltage of 830 V.
- Axial screw termination technology allows service-friendly connection without a special crimping tool, saves costs and is suitable for detachable connections.
- Simple cable connection using an Allen key.
- Easy to assemble due to straight conductor insertion.
- The small design size make it suitable for use in limited spaces.
- Wide variety of suitable housing variants.
- UL certification according to technical data enables the product to be used on the North American market.
- Silver-plated contact surface for low contact resistances and minimum heat generation at the contact.
Applications
- For connecting devices and machines to a power supply in various applications.
- For use with housings from the EPIC® H-A 3 series.
- Suitable for outdoor use, subject to the temperature range.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert |
| Design size |
3A |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.019 kg |
| Delivery Unit |
5 |
| customs code |
85472000 |
Electrical parameters
| Rated impulse voltage |
6 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
400 V AC rms / DC according to IEC; 400 V AC rms / DC according to UL; 400 V AC rms / DC according to CSA |
| Rated current |
40 A according to IEC; 40 A according to UL; 40 A according to CSA |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
2+PE |
| Number of power contacts |
2 |
| Number of PE contacts |
1 |
| Number of signal contacts |
0 |
| Contact variant |
Socket |
| Contact insert type |
Socket |
| With wire protection |
Yes |
| With protective earth |
Yes |
| Premature PE contact |
Yes |
| Connector type |
Socket |
| Contact insert without contacts |
No |
| EMC shielding |
No |
| Conductor connection type |
Axial screw connection |
| PE connection type |
Axial screw connection |
| Stripping length of single core |
8 mm |
| Min. connectable conductor cross-section AWG |
14 AWG |
| Max. connectable conductor cross-section AWG |
10 AWG |
| Min. connectable conductor cross-section (mm2) |
2.5 mm² |
| Max. connectable conductor cross-section (mm2) |
6 mm² |
| Insert material |
Polycarbonate |
| Insert material, short form |
PC |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Silver-plated |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
Product features
| Min. number of insertion cycles |
500 |
| Protection class (IP), mounted |
IP 20 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Halogen-free |
No |
| Minimum tightening torque for PE connection |
1.8 Nm |
| Maximum tightening torque for PE connection |
1.8 Nm |
| Impact-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
