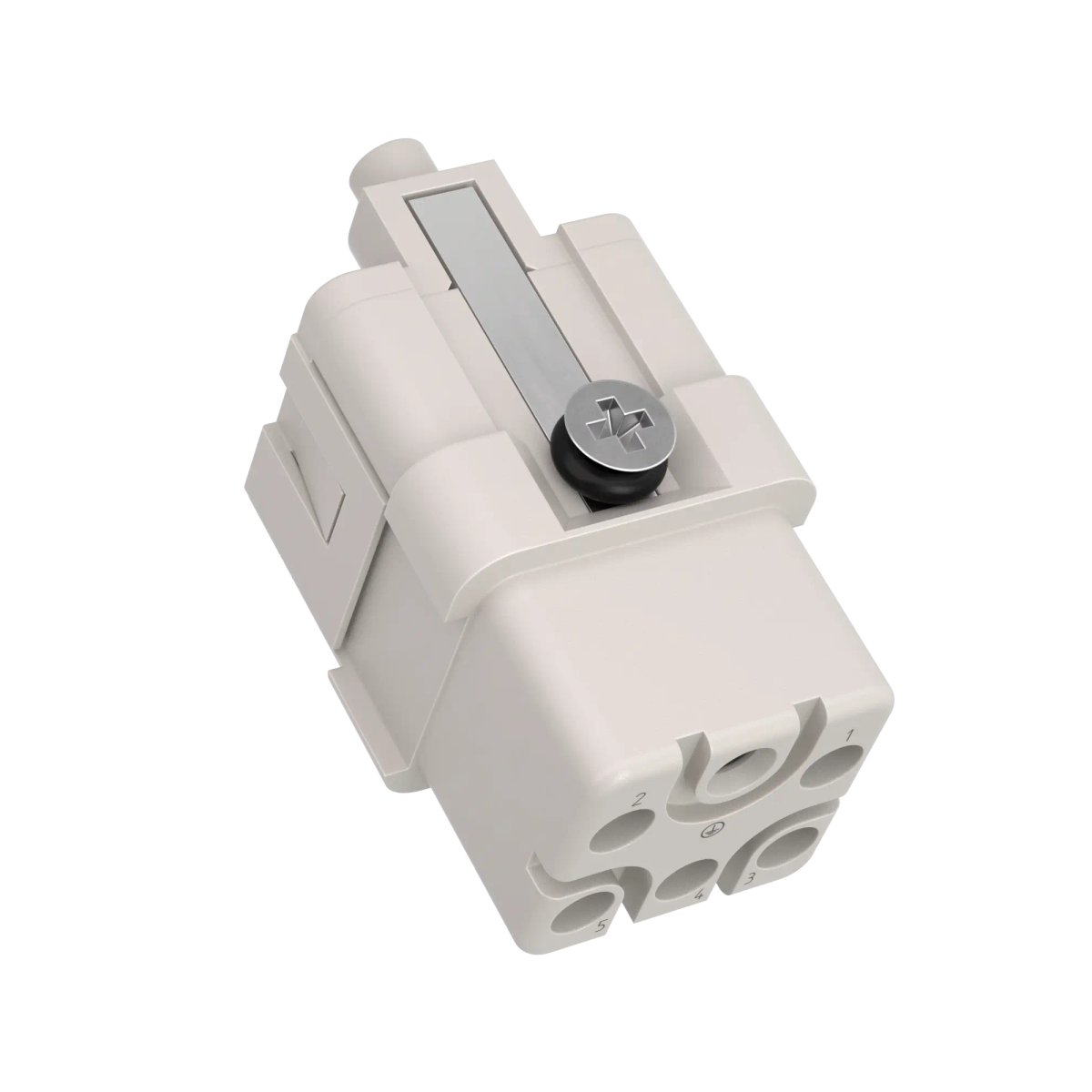

Crimpeinsatz Buchse; Anzahl der Kontakte: 5+PE; Baugröße: 3A; 600 V AC rms / DC nach UL; 16 A nach IEC; Für Querschnitt (min./max.): 0.14mm² – 2.5mm²; Polycarbonat
Vorteile
- Leistungsstark bis 30 A dank kompakter Anordnung der 5 Leistungskontakte.
- Crimpanschluss stellt eine vibrationssichere Verbindung her, sorgt für maximale Kontaktierungssicherheit zwischen Kontakt und Leitung und eignet sich für die automatisierte Konfektionierung.
- Schutzleiter (PE) kann auf zwei Arten angeschlossen werden: Variante „PE-S“ ist mit einem PE-Schraubkontakt verwendbar, Variante „PE-C“ mit einem PE-Crimpkontakt (artikelabhängig).
- Spezieller PE-Crimpkontakt ermöglicht die automatisierte Konfektionierung eines vollständig vibrationssicheren Steckverbinders (artikelabhängig).
- Mit Steckverbindern des Marktstandards steckbar.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Für die schaltschrankinterne Verdrahtung geeignet.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Gehäusen.
Produkthinweise
- Die LAPP Produktserien HDC und Rectangular sind innerhalb einer Produktfamilie kompatibel und 1:1 austauschbar.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Crimpeinsatz |
| Produktserie |
HDC |
| Baugröße |
3A |
| Lieferumfang |
inklusive PE-Kontakte |
| Kontakte inklusive |
Nein |
| Gewicht |
0.014 kg |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85472000 |
Elektrische Kennwerte
| Bemessungsspannung Leistungskontakt |
400 V AC rms / DC nach IEC an 5 |
| Bemessungsstoßspannung |
4 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
600 V AC rms / DC nach UL; 600 V AC rms / DC nach CSA |
| Bemessungsspannung Ader zu Erde |
230 V AC rms / DC nach IEC |
| Bemessungsstrom |
16 A nach IEC; 16 A nach UL; 16 A nach CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
5+PE |
| Anzahl der Leistungskontakte |
5 |
| Anzahl der PE-Kontakte |
1 |
| Durchmesser des Kontaktes |
2,5 mm |
| Ausführung des Kontakts |
Buchse |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Ja |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Ja |
| Anschlussart Leiter |
Crimpanschluss |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Crimping insert Socket; Number of contacts: 5+PE; Design size: 3A; 600 V AC rms / DC according to UL; 16 A according to IEC; For cross-section (min./max.): 0.14mm² – 2.5mm²; Polycarbonate
Benefits
- High power up to 30 A thanks to the compact arrangement of the 5 power contacts.
- Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly.
- Protective earth (PE) can be connected in two ways: the „PE-S“ variant can be used with a PE screw contact; the „PE-C“ variant with a PE crimp contact (depending on article).
- Special PE crimp contact enables automated assembly of a completely vibration-proof connector (depending on article).
- Can be connected to market-standard connectors.
Applications
- For connecting devices and machines to a power supply in various applications.
- Suitable for wiring inside control cabinets.
- For use with many EPIC® rectangular connector housings.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Crimping insert |
| Product range |
HDC |
| Design size |
3A |
| Scope of delivery |
including PE contacts |
| Contacts included |
No |
| Weight |
0.014 kg |
| Delivery Unit |
5 |
| customs code |
85472000 |
Electrical parameters
| Rated voltage power contact |
400 V AC rms / DC according to IEC to 5 |
| Rated impulse voltage |
4 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
600 V AC rms / DC according to UL; 600 V AC rms / DC according to CSA |
| Rated voltage core to earth |
230 V AC rms / DC according to IEC |
| Rated current |
16 A according to IEC; 16 A according to UL; 16 A according to CSA |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
5+PE |
| Number of power contacts |
5 |
| Number of PE contacts |
1 |
| Contact diameter |
2.5 mm |
| Contact variant |
Socket |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
Yes |
| Connector type |
Socket |
| Contact insert without contacts |
Yes |
| Conductor connection type |
Crimp termination |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Silver-plated |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
