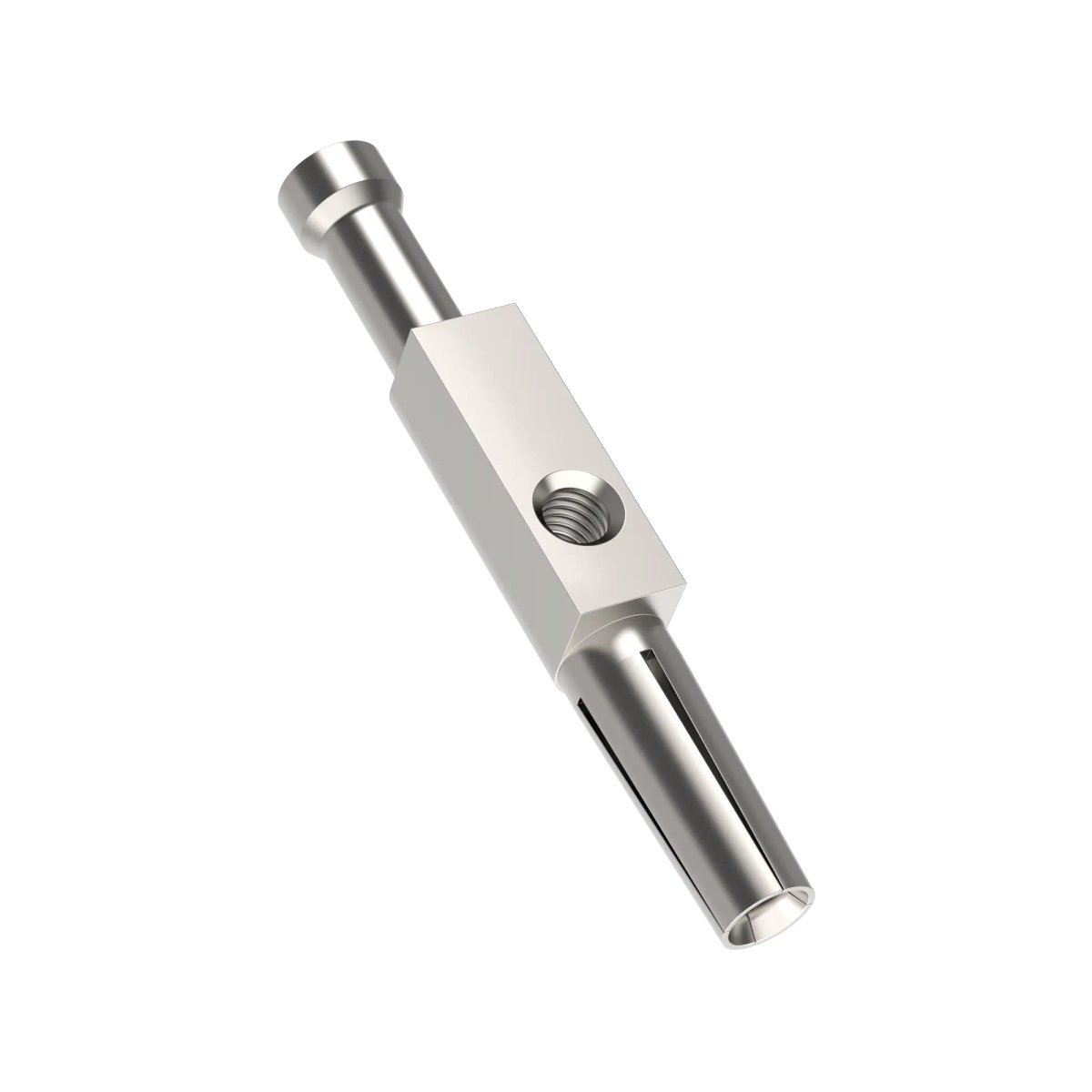

Kontakt; Buchse; Crimpanschluss; Für Querschnitt (min./max.): 2.5mm² – 2.5mm²; Messing versilbert
Vorteile
- Crimpanschluss stellt eine vibrationssichere Verbindung her, sorgt für maximale Kontaktierungssicherheit zwischen Kontakt und Leitung und eignet sich für die automatisierte Konfektionierung.
- Silberbeschichtung mit Anlaufschutz zugunsten einer hohen elektrischen Leitfähigkeit sowie Wärmeleitfähigkeit.
- Für Leiterquerschnitte bis 4,00 mm² geeignet.
Anwendungsbereiche
- Zur Verwendung mit den Rechtecksteckverbinder-Einsätzen EPIC® H-Q 5 und EPIC® H-Q 7.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Kontakt |
| Auslieferungsart der Kontakte |
Beutel |
| Gewicht |
0.004 kg |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
klicken |
| Zolltarifnummer |
85472000 |
Elektrische Kennwerte
| Durchgangswiderstand max. |
2 mΩ |
Produktaufbau
| Durchmesser des Kontaktes |
2,5 mm |
| Ausführung des Kontakts |
Buchse |
| Herstellungsverfahren des Kontaktes |
gedreht |
| Anschlussart Leiter |
Crimpanschluss |
| Abisolierlänge der Einzelader |
7,4 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
14 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
2,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontaktbeschichtung Kurzform |
Ag |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Contact; Socket; Crimp termination; For cross-section (min./max.): 2.5mm² – 2.5mm²; Brass Silver-plated
Benefits
- Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly.
- Silver coating with tarnish protection for high electrical conductivity and thermal conductivity.
- Suitable for conductor cross-sections up to 4.00 mm².
Applications
- For use with the rectangular connector inserts EPIC® H-Q 5 and EPIC® H-Q 7.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Contact |
| Contact delivery type |
Bag |
| Weight |
0.004 kg |
| Delivery Unit |
10 |
| Installation type |
click |
| customs code |
85472000 |
Electrical parameters
| Max. contact resistance |
2 mΩ |
Product design
| Contact diameter |
2.5 mm |
| Contact variant |
Socket |
| Contact manufacturing method |
Machined |
| Conductor connection type |
Crimp termination |
| Stripping length of single core |
7.4 mm |
| Min. connectable conductor cross-section AWG |
14 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section (mm2) |
2.5 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Silver-plated |
| Contact coating material, short form |
Ag |
Certifications and standards
| CE marking |
No |
| UR recognised |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
