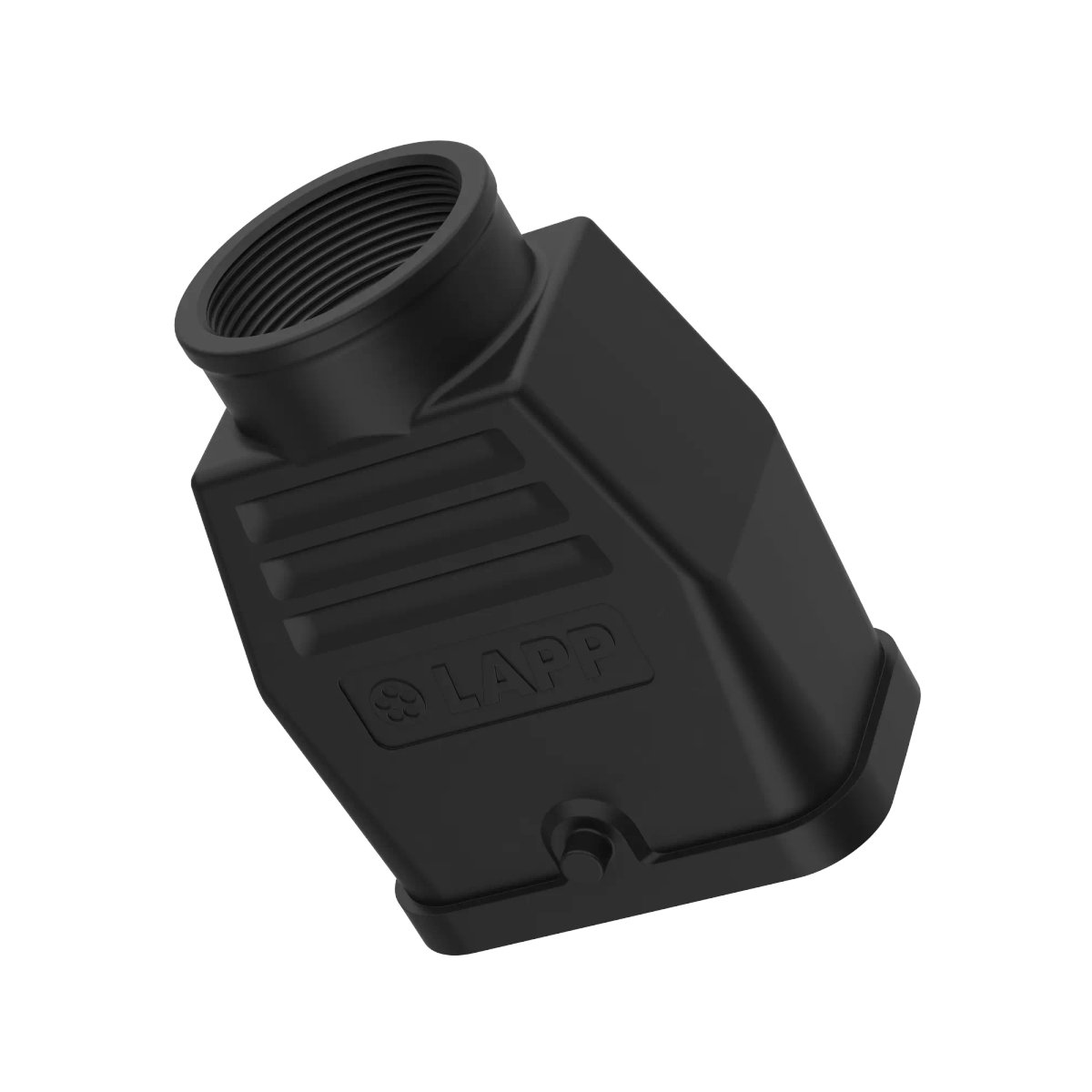

Tüllengehäuse; Baugröße: Q; Zentralbügel; Anzahl der Leitungseinführungen: 1; PolyamidIP-Schutzart gesteckt: IP 65
Vorteile
- Das Tüllengehäuse ist mit vielen marktüblichen Gehäusen (Anbau-, Sockel- oder Kupplungsgehäuse) steckbar.
- Hohe Stabilität durch schlagfestes Polyamid.
- Platz- und gewichtsparend aufgrund kleiner Baugröße.
- Mit platzsparendem, innenliegenden Gewinde zur Verwendung mit metrischen Kabel- oder Schlauchverschraubungen.
- Die Verriegelung erfolgt über einen Zentralbügel am Gegengehäuse.
- Entspricht verriegelt Schutzart IP 65.
Anwendungsbereiche
- Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Typische Verwendungsbereiche sind Elektromotoren und Servoantriebe.
- Zur Verwendung mit Rechtecksteckverbinder-Einsätzen der Serie EPIC® H-Q.
- Hält hohen Umweltbelastungen und mechanischen Belastungen stand.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Tüllengehäuse |
| Baugröße |
Q |
| Gewicht |
0.029 kg |
| Verpackungseinheit (VPE) |
10 |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85389099 |
Produktaufbau
| Mit Kabelverschraubung |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Anzahl Kabeleingang oben |
1 |
| Anzahl Kabeleingang seitlich |
0 |
| Ausführung Verriegelungsbolzen |
Bolzen für Zentralbügel |
| Mit Bügel |
Nein |
| Art der Verriegelung |
Zentralbügel |
| Anzahl Verriegelungsbolzen |
2 |
| Gesamtlänge |
48,5 mm |
| Gesamtbreite |
29 mm |
| Gesamthöhe |
64,5 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 25 |
| Gewindesteigung |
1,5 |
| Ausführung des Gehäuses |
Tüllengehäuse |
| Bauform des Steckergehäuses |
gerade |
| Mit Gewinde |
Ja |
| Mit Klappdeckel |
Nein |
| Mit Zwischenstutzen |
Nein |
| Schirmkontaktierung |
Nein |
| Basismaterial Gehäuse |
Polyamid |
| Basismaterial Gehäuse Kurzform |
PA |
| Gehäusefarbe |
schwarz |
Produkteigenschaften
| IP-Schutzart gesteckt |
IP 65 |
| Kurzzeitige Temperaturspitze |
125 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Hood; Design size: Q; Central Lever; Number of cable entries: 1; PolyamideIP protection class plugged in: IP 65
Benefits
- The hood can be connected with many standard housings (mount base, surface-mount base or cable coupler hood).
- High stability thanks to impact-resistant polyamide.
- Space and weight-saving due to the small size.
- With space-saving inner thread for use with metric cables or conduit glands.
- Locking takes place using a central lever on the counter-housing.
- Meets protection class IP 65 when locked.
Applications
- For protecting the connector insert against environmental influences.
- For connecting devices and machines to a power supply in various applications.
- Typical areas of application are electric motors and servo drives.
- For use with rectangular connector inserts from the EPIC® H-Q series.
- Withstands high environmental and mechanical stress.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Hood |
| Design size |
Q |
| Weight |
0.029 kg |
| Delivery Unit |
10 |
| Industry segment |
Building Automation |
| customs code |
85389099 |
Product design
| With cable gland |
No |
| Number of cable entries |
1 pc. |
| Number of cable outlets at the top |
1 |
| Number of side cable entries |
0 |
| Locking bolt variant |
Bolts for central lever |
| With lever |
No |
| Locking type |
Central Lever |
| Number of locking bolts |
2 |
| Total length |
48.5 mm |
| Overall width |
29 mm |
| Overall height |
64.5 mm |
| Thread type |
Metric |
| Thread size |
M 25 |
| Thread increase |
1,5 |
| Housing variant |
Hood |
| Connector housing design |
Straight |
| With thread |
Yes |
| With hinged lid |
No |
| With collar |
No |
| Shield contact |
No |
| Housing base material |
Polyamide |
| Housing base material, short form |
PA |
| Housing colour |
black |
Product features
| IP protection class plugged in |
IP 65 |
| Short-term temperature peaks |
125 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
No |
| UL listed |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
