Kit; Buchse; 3+PE; Anbaugehäuse
Vorteile
- Kits zur Herstellung eines Rechtecksteckverbinders mit optimal aufeinander abgestimmten Komponenten, um Bestellaufwände zu reduzieren und Fehlbestellungen zu vermeiden.
- Kits bestehen aus einem Rechtecksteckverbinder-Einsatz, integrierten (passenden) Kontakten sowie einem Rechtecksteckverbinder-Gehäuse. Kits mit einem Tüllen- oder Sockelgehäuse enthalten zudem eine passende SKINTOP® Kabelverschraubung.
- Die Rechtecksteckverbinder-Einsätze der Serie EPIC® H-A 3 sind einsetzbar für Spannungen bis 400 V AC sowie für Stromstärken bis 10 A. Sie sind in verschiedenen Anschlussarten verfügbar: Mit klassischem Schraubanschluss oder mit vibrationssicherem Käfigzugfederanschluss, der die Litzenkontaktierung schnell, einfach und auch ohne Aderendhülse erlaubt.
- Die Rechtecksteckverbinder-Gehäuse der Serie EPIC® H-A 3 sind die kleinsten Gehäuse, speziell zum Einsatz bei begrenztem Platzangebot. Die selbstverlöschenden und erhöht ölbeständigen Kunststoff-Gehäuse sind in verschiedenen Ausführungen verfügbar und ermöglichen Schutzart IP 65.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Speziell für Anwendungen mit limitierten Platzverhältnissen geeignet.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Kit |
| Baugröße |
3A |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
0.048 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
3+PE |
| Ausführung des Gehäuses |
Anbaugehäuse |
| Ausführung des Kontakts |
Buchse |
Produkteigenschaften
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| cUR recognized |
Ja |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
B437 |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.

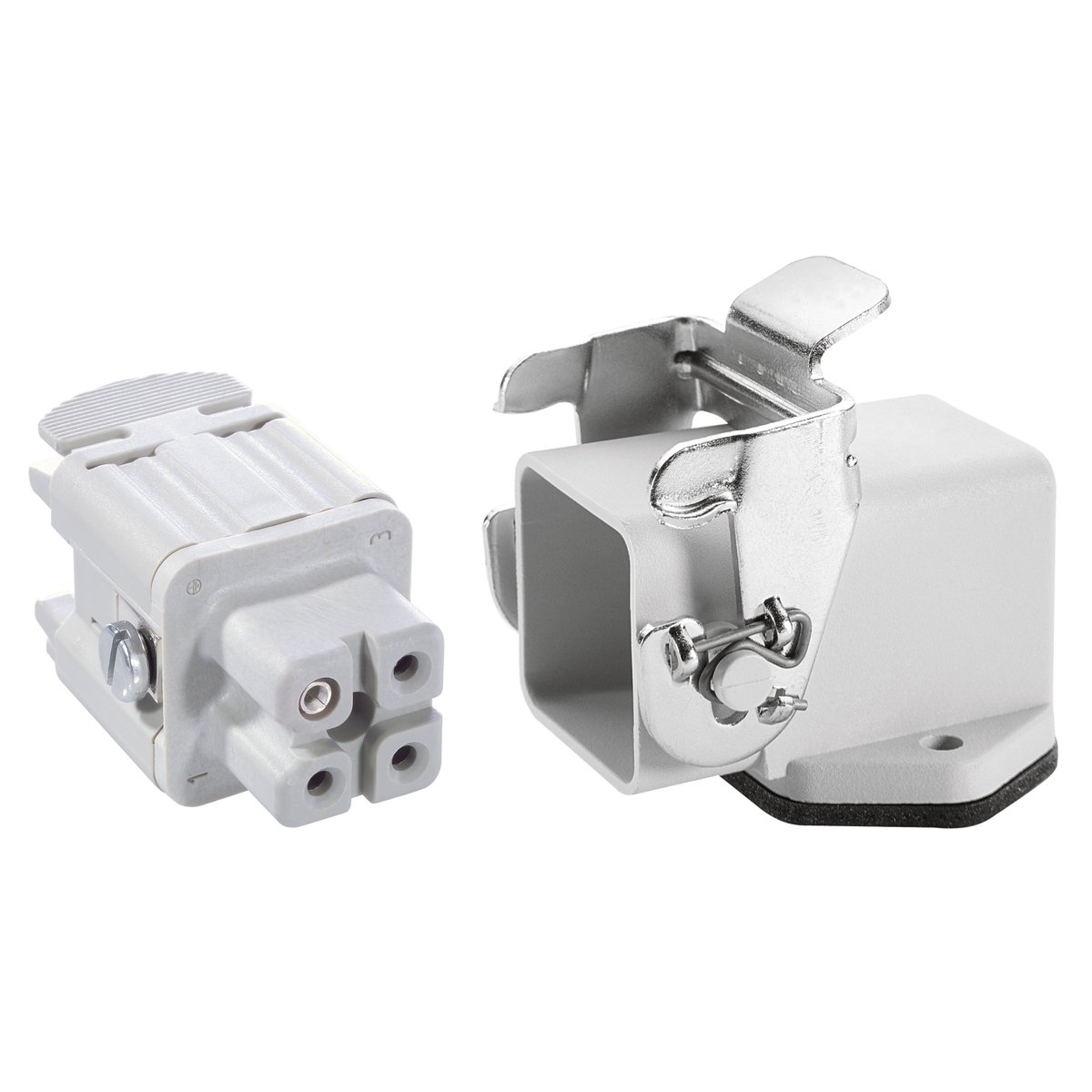

Kit; Socket; 3+PE; Panel-mount base
Benefits
- Kits for the production of a rectangular connector with optimally matched components to reduce ordering effort and avoid incorrect orders.
- Kits consist of a rectangular connector insert, integrated (matching) contacts and a rectangular connector housing. Kits with a grommet or base housing also include a matching SKINTOP® cable gland.
- The rectangular connector inserts in the EPIC® H-A 3 series can be used for voltages up to 400 V AC and currents up to 10 A. They are available in various connection types: With classic screw connection or with vibration-proof cage clamp connection, which allows stranded wire contacting quickly, easily and even without conductor end sleeves.
- The rectangular connector housings in the EPIC® H-A 3 series are the smallest housings, especially for use where space is limited. The self-extinguishing and highly oil-resistant plastic housing is available in various designs and offers IP 65 protection.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For connecting devices and machines to a power supply in various applications.
- Especially suitable for applications with limited space.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Kit |
| Design size |
3A |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.048 kg |
| Delivery Unit |
1 |
| customs code |
85366990 |
Electrical parameters
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
3+PE |
| Housing variant |
Panel-mount base |
| Contact variant |
Socket |
Product features
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| cUR recognised |
Yes |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
B437 |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
