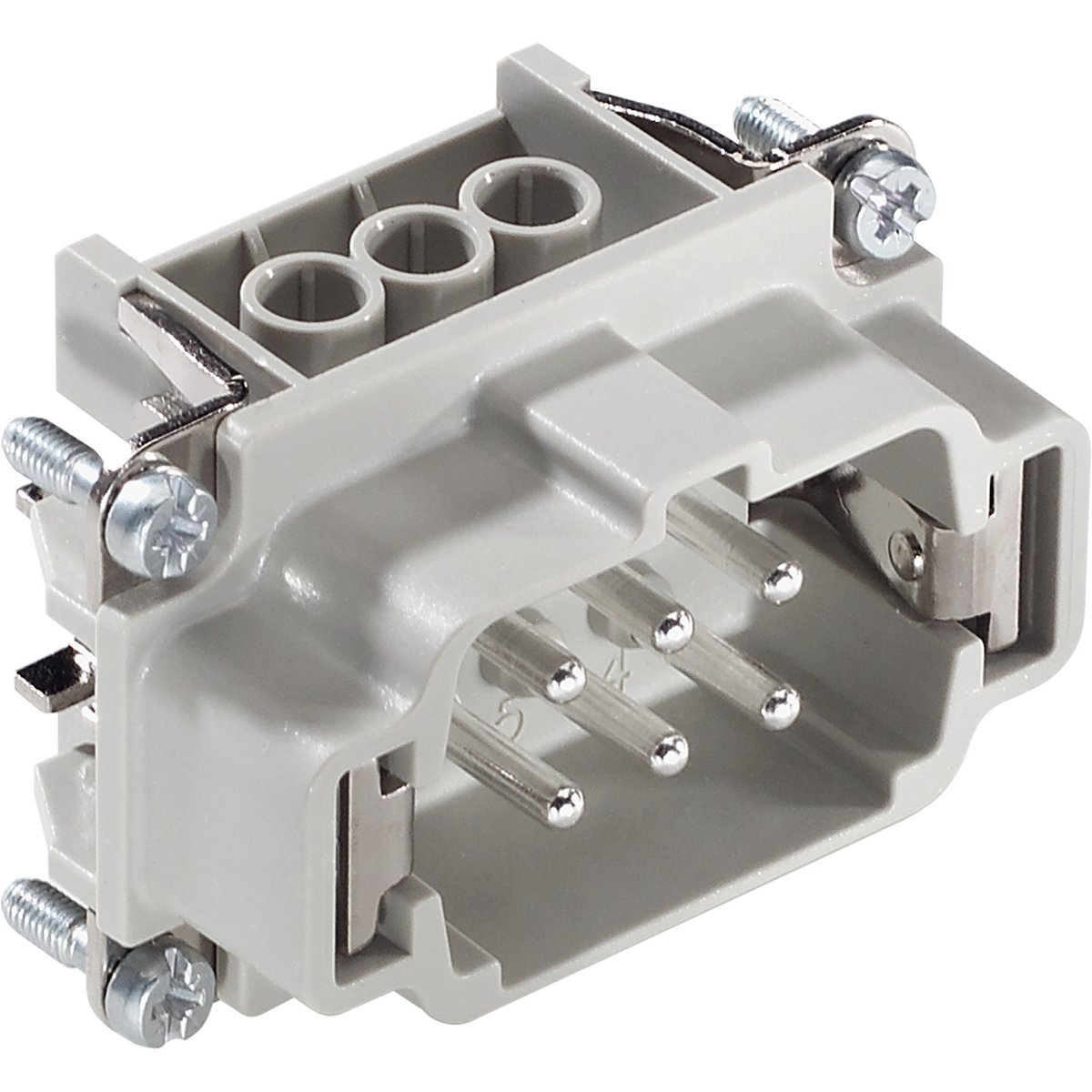

Kit; M 20; Stift; 6+PE; Tüllengehäuse
Vorteile
- Kits zur Herstellung eines Rechtecksteckverbinders mit optimal aufeinander abgestimmten Komponenten, um Bestellaufwände zu reduzieren und Fehlbestellungen zu vermeiden.
- Kits bestehen aus einem Rechtecksteckverbinder-Einsatz, integrierten (passenden) Kontakten sowie einem Rechtecksteckverbinder-Gehäuse. Kits mit einem Tüllen- oder Sockelgehäuse enthalten zudem eine passende SKINTOP® Kabelverschraubung.
- Die Rechtecksteckverbinder-Einsätze der Serie EPIC® H-BE sind ideal einsetzbar bei höheren Spannungen (500 V AC) und Stromstärken (16 A). Sie sind in verschiedenen Anschlussarten verfügbar: Mit klassischem Schraubanschluss oder mit vibrationssicherem, maximal einfach zu realisierendem Push-In-Anschluss über orangefarbige Taste.
- Die Rechtecksteckverbinder-Gehäuse der Serie EPIC® H-B sind geräumige Gehäuse für viele bzw. dickere Leitungen. Sie sind in verschiedenen Ausführungen verfügbar und ermöglichen Schutzart IP 65.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Zur Übertragung von Steuersignalen zu Aktoren und Stellantrieben.
- Typische Verwendungsbereiche sind Bühnen-, Licht- und Hebetechnik.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Kit |
| Baugröße |
6B |
| Kontakte inklusive |
Ja |
| Gewicht |
0.185 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsspannung |
500 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL/CSA |
| Bemessungsstrom |
16 A nach IEC; 16 A nach UL/CSA |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
6+PE |
| Art der Verriegelung |
Längsbügel |
| Gewindegröße |
M 20 |
| Ausführung des Gehäuses |
Tüllengehäuse |
| Ausführung des Kontakts |
Stift |
| Kontakteinsatz Typ |
Stecker |
| Anschlussart Leiter |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
20 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
Produkteigenschaften
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.2 (e-file number: E75770) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
B437 |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Kit; M 20; Pin; 6+PE; Hood
Benefits
- Kits for the production of a rectangular connector with optimally matched components to reduce ordering effort and avoid incorrect orders.
- Kits consist of a rectangular connector insert, integrated (matching) contacts and a rectangular connector housing. Kits with a grommet or base housing also include a matching SKINTOP® cable gland.
- The rectangular connector inserts in the EPIC® H-BE series are ideal for use with higher voltages (500 V AC) and currents (16 A). They are available in different connection types: With classic screw connection or with vibration-proof, maximum ease of realisation push-in connection via orange button.
- The rectangular connector housings in the EPIC® H-B series are spacious housings for many or thicker cables. They are available in various designs and provide IP 65 protection.
Applications
- For connecting devices and machines to a power supply in various applications.
- For transmission of control signals to actuators.
- Typical applications include platform, lighting and lifting technology.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Kit |
| Design size |
6B |
| Contacts included |
Yes |
| Weight |
0.185 kg |
| Delivery Unit |
1 |
| customs code |
85366990 |
Electrical parameters
| Rated voltage |
500 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL/CSA |
| Rated current |
16 A according to IEC; 16 A according to UL/CSA |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
6+PE |
| Locking type |
Single lever |
| Thread size |
M 20 |
| Housing variant |
Hood |
| Contact variant |
Pin |
| Contact insert type |
Plug |
| Conductor connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
20 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section (mm2) |
0.5 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
Product features
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.2 (e-file number: E75770) |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
B437 |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
