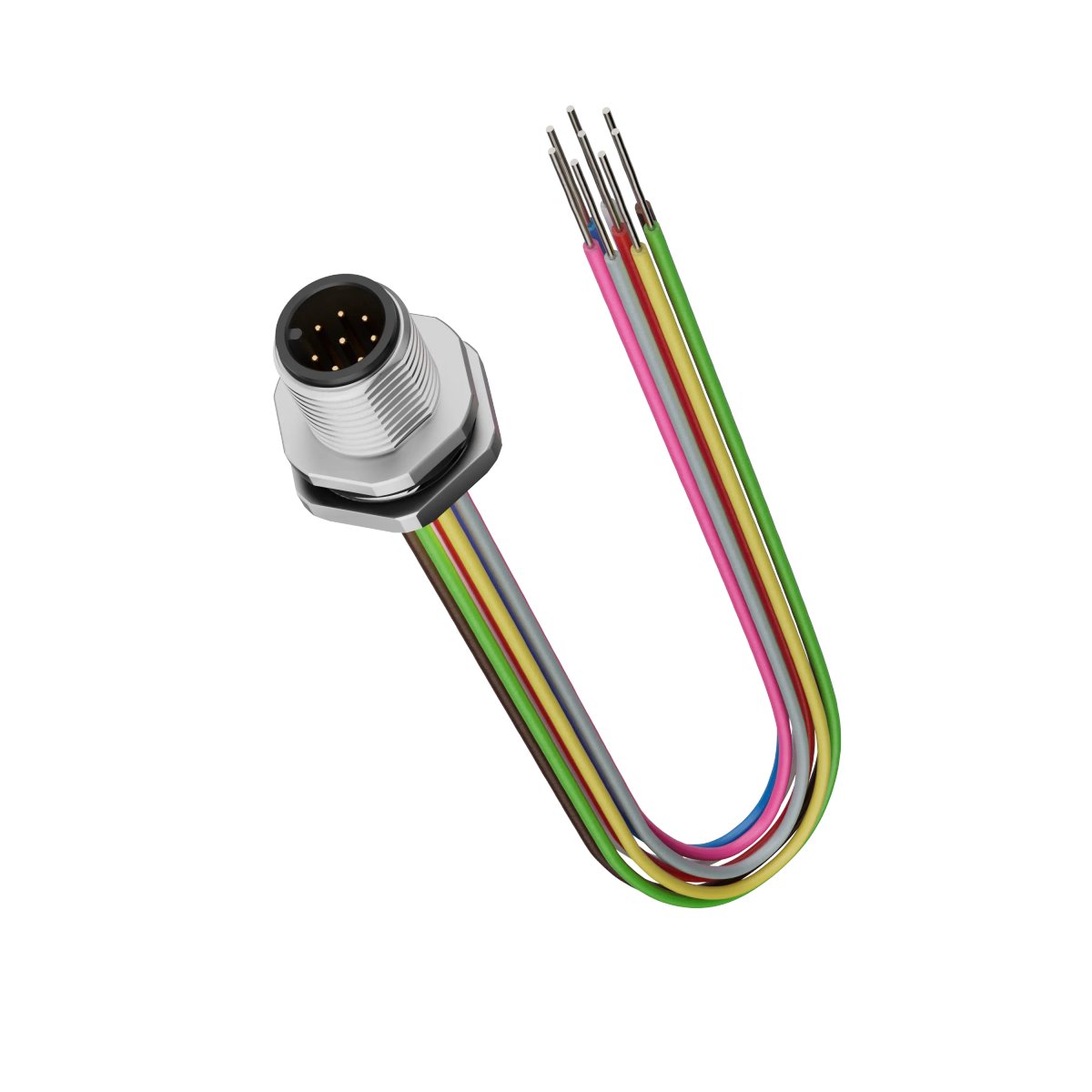

LAPP – repräsentative Serienabbildung

LAPP EPIC® M12 FEAM8F-0.5-M16 – 381166917

Sensor/Aktor-Einbaustecker; Sensor/Actuator; M 12 (A-kodiert); Stecker; gerade (180 °)

Wählen Sie eine Lieferkonfiguration, um Preis und Verfügbarkeit zu prüfen.

Sensor/actuator flush-type plug; Sensor/Actuator; M 12 (A-coded); Plug; Straight (180 °)

Choose a verified supply configuration to check price and availability.

Länge und Menge

Mindestbestellmenge: 10 Stück

10 Stück
LAPP 101,68 €−5%
96,60 €9,66 € / Stück
inkl. MwSt. · zzgl. Versand
Artikelnummer: LAPP-381166917 Kategorie: Marke:

Lieferzeit: 5–7 Werktage

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

LAPP – repräsentative Serienabbildung
LAPP EPIC® M12 FEAM8F-0.5-M16 – 381166917SKU: LAPP-381166917

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Sensor/Aktor-Einbaustecker; Sensor/Actuator; M 12 (A-kodiert); Stecker; gerade (180 °)

Vorteile

  • Komfortable Anschlusslösung für individuelle Gerätekonzepte.
  • Mit M16-Gewinde für leichtes Einschrauben in ein Gehäuse mit Gewindebohrung (inklusive Kontermutter für Durchgangsbohrungen ohne Gewinde).
  • Mit anschlussfertigen Einzeladern zur schnellen Verdrahtung innerhalb des Gehäuses.
  • Mechanische Kodierung des Steckgesichts verhindert Fehlstecken mit Gegensteckverbinder.
  • Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.

Anwendungsbereiche

  • Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
  • Für den Anschluss von Geräten an Schaltschränke oder Maschinengehäuse.
  • Gute Öl- und chemische Beständigkeit.

Technische Daten

Allgemeine Informationen
Marke EPIC®
Produkttyp Sensor/Aktor-Einbaustecker
Gewicht 0.103 kg
Verpackungseinheit (VPE) 10
gültiges Feldbus oder Ethernet System Sensor/Actuator
Zolltarifnummer 85366990
Elektrische Kennwerte
Bemessungsspannung 30 V AC rms / DC nach (Herstellerangabe)
Bemessungsstrom 2 A nach (Herstellerangabe)
Überspannungskategorie II
Produktaufbau
Geschirmt Nein
Anzahl der Kontakte 8
Statusanzeige Nein
Durchmesser des Steckverbinders 18 mm
Gesamtlänge 20 mm
Länge Einzeladern 500 mm
Gewindeart metrisch
Gewindegröße M 16
Ausführung des Gehäuses Einbausteckverbinder Vorderwandmontage
Bauform des Steckergehäuses gerade
Kodiert Ja
Mit Gewinde Ja
Format des Steckers M 12
Steckverbindertyp Stecker
Art der Kodierung A-kodiert
Winkel des Steckergehäuses 180 °
EMV Abschirmung Nein
Verbindungsart Stecker zu Schaltschrank
Wiederverwendbar Ja
Basismaterial Gehäuse Zinklegierung
Beschichtung Gehäuse vernickelt
Beschichtung Gehäuse Kurzform Ni
Material Kodierelement Thermoplastisches Polyurethan
Material Kodierelement Kurzform TPU
Material Kontakt Messing
Material Kontakt Kurzform CuZn
Material Kontaktbeschichtung vergoldet
Material Kontaktbeschichtung Kurzform Au
Dichtungsart Dichtring
Material Dichtung Fluorkautschuk
Gehäusefarbe silber
Produkteigenschaften
Min. Anzahl der Steckzyklen 100
IP-Schutzart IP 67
Verschmutzungsgrad 3
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 85 °C
UV-beständig Nein
Zertifizierungen und Normen
CE gekennzeichnet Ja
UL recognized Ja
UL listed Ja
UL Zertifizierung nach UL 2238 (CCN: CYJV2 / e-file number: E249137)
cUR recognized Ja
cUR Zertifizierung nach CSA C22.2 No. 182.3 (CCN: CYJV8 / e-file number: E249137)
cUL listed Nein
CSA zertifiziert Nein
Produktnorm nach IEC M12 nach IEC 61076-2-101

Datenblätter und Zertifikate

Herstellerhinweise
  • Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
  • Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.

LAPP Produktinformationen und Unterlagen

Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.

Sensor/actuator flush-type plug; Sensor/Actuator; M 12 (A-coded); Plug; Straight (180 °)

Benefits

  • Convenient connection solution for customised device concepts.
  • With M16 thread for easy screwing into a housing with threaded borehole (including lock nut for threadless through bores).
  • With ready-to-connect single cores for quick wiring within the housing.
  • The mechanical coding of the connector face prevents incorrect plugging with mating connectors.
  • When connected, protection class IP 67 can be achieved.

Applications

  • Can be used universally at machine interfaces for many applications for data and signal transmission in the low-frequency range.
  • For connecting devices to control cabinets or machine housings.
  • Good oil and chemical resistance.

Technical specifications

General information
Brand EPIC®
Product type Sensor/actuator flush-type plug
Weight 0.103 kg
Delivery Unit 10
valid fieldbus or Ethernet system Sensor/Actuator
customs code 85366990
Electrical parameters
Rated voltage 30 V AC rms / DC according to (manufacturer specifications)
Rated current 2 A according to (manufacturer specifications)
Overvoltage category II
Product design
Shielded No
Number of contacts 8
Status display No
Connector diameter 18 mm
Total length 20 mm
Length flying leads 500 mm
Thread type Metric
Thread size M 16
Housing variant Flush-type connector, front wall mounting
Connector housing design Straight
Coded Yes
With thread Yes
Connector format M 12
Connector type Plug
Coding type A-coded
Connector housing angle 180 °
EMC shielding No
Connection type Plug to control cabinet
Reusable Yes
Housing base material Zinc alloy
Housing coating Nickel-plated
Housing coating, short form Ni
Coding element material Thermoplastic polyurethane
Coding element material, short form TPU
Contact material Brass
Contact material, short form CuZn
Contact coating material Gold-plated
Contact coating material, short form Au
Seal type Sealing ring
Sealing material Fluorinated rubber
Housing colour silver
Product features
Min. number of insertion cycles 100
IP protection rating IP 67
Pollution degree 3
Operating temperature min. -25 °C
Operating temperature max. 85 °C
UV-resistant No
Certifications and standards
CE marking Yes
UL recognized Yes
UL listed Yes
UL certification according to UL 2238 (CCN: CYJV2 / e-file number: E249137)
cUR recognised Yes
cUR certification according to CSA C22.2 No. 182.3 (CCN: CYJV8 / e-file number: E249137)
cUL listed No
CSA certified No
Product standard according to IEC M12 according to IEC 61076-2-101

Datasheets and certificates

Manufacturer notes
  • Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
  • Photographs and graphics are not to scale and do not represent detailed images of the respective products.

LAPP product information and documents

Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
