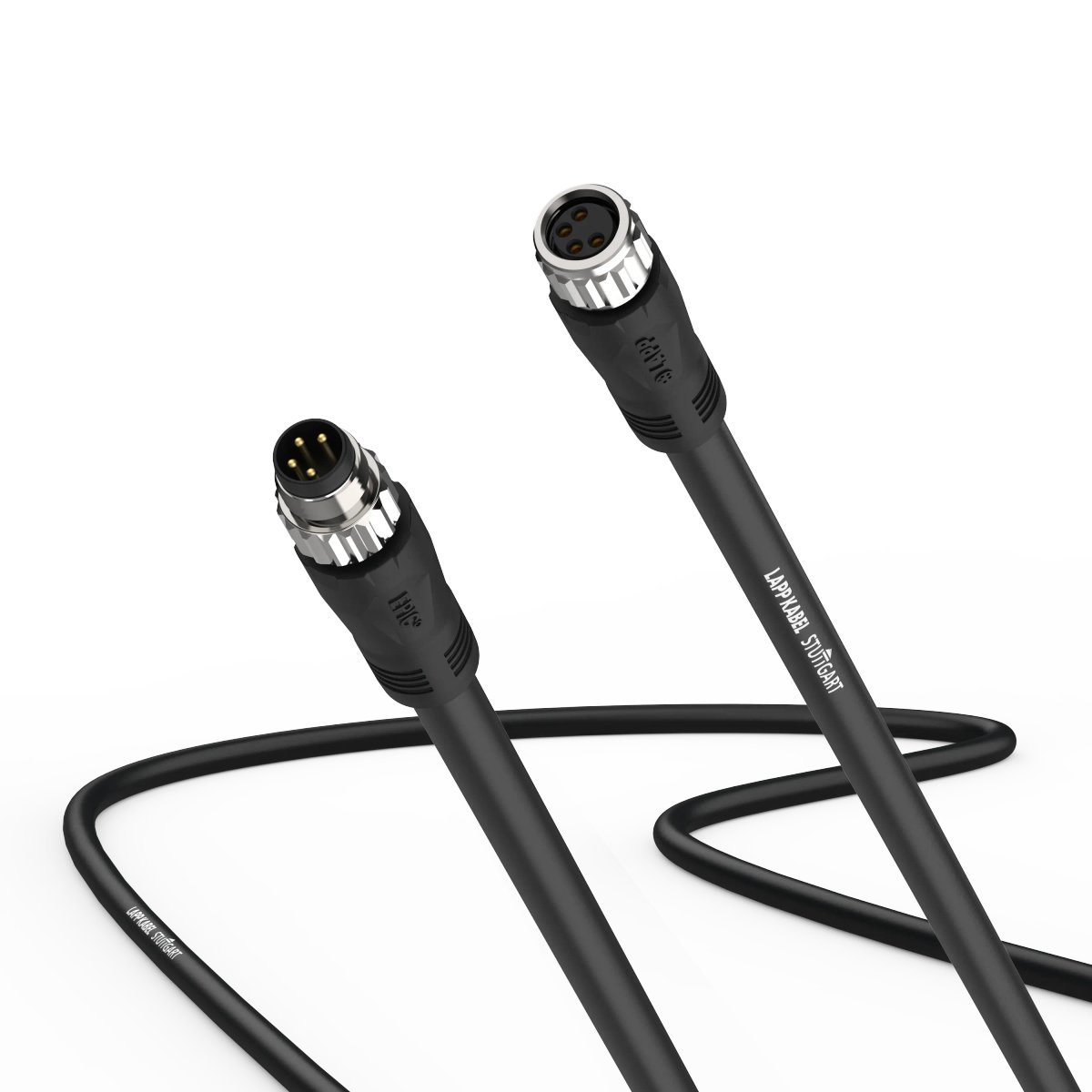

vorkonfektionierte Sensor/Aktor-Leitung; ; M 8 (A-kodiert), Buchse, gerade (180 °); M 8 (A-kodiert), Stecker, gerade (180 °); 5 m
Vorteile
- Beidseitig konfektioniertes Cordset spart Zeit bei der Installation und reduziert bzw. eliminiert das Fehlerpotential bei der Konfektionierung vor Ort.
- Kompakter M8-Steckverbinder bietet sicheren Halt und erhöhte mechanische Stabilität durch Umspritzung mit dem Kabelmantel.
- Im gesteckten Zustand können Schutzart IP 67 und IP 68 erreicht werden.
- Mit robustem PVC-Außenmantel oder abriebfestem PUR-Außenmantel verfügbar.
- Auch als geschirmte Variante mit Kupferabschirmgeflecht verfügbar, für idealen Schutz vor elektromagnetischer Störung.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur universellen Daten- und Signalübertragung im Bereich von Sensoren und Aktoren der Feldebene.
- M8-Steckverbinder ist für Anwendungen mit limitierten Platzverhältnissen geeignet.
- Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Flexibler Einsatz bei bis zu ‑40 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Sensor/Aktor-Leitung |
| Länge |
5 m |
| Gewicht |
0.151 kg |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
M 8; Stecker; gerade; A-kodiert; Anzahl der Kontakte: 4 |
| Steckverbinder 2 |
M 8; Buchse; gerade; A-kodiert; Anzahl der Kontakte: 4 |
| Zolltarifnummer |
85366990 |
Produktaufbau
| Leitungsabmessung |
4X |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Geschirmt |
Nein |
| Kodiert |
Ja |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
Produkteigenschaften
| Einsatzgebiet |
flexibel |
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 68; IP 69 |
| Einsatz im Ex-Bereich |
Nein |
| Montagetemperatur min. |
-25 °C |
| Montagetemperatur max. |
80 °C |
| Temperatur bei Lagerung min. |
-40 °C |
| Temperatur bei Lagerung max. |
80 °C |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
nach UL 2238 (e-file number: E516028) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled sensor/actuator cable; ; M 8 (A-coded), Socket, Straight (180 °); M 8 (A-coded), Plug, Straight (180 °); 5 m
Benefits
- The cordset assembled on both sides saves time during installation and reduces or eliminates the potential for errors during on-site assembly.
- Compact M8 connector offers secure hold and increased mechanical stability thanks to overmoulding with the cable sheath.
- When plugged in, protection class IP 67 and IP 68 can be achieved.
- Available with robust PVC or abrasion-resistant PUR outer sheath.
- Also available as a shielded variant with copper braided shielding for ideal protection against electromagnetic interference.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For universal data and signal transmission in the area of sensors and actuators at field level.
- M8 connector is suitable for applications with limited space.
- Cable design allows highly flexible, continuously moving use in moving machine parts and in cable chains.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Flexible use at temperatures down to -40°C.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Sensor/actuator cable |
| Length |
5 m |
| Weight |
0.151 kg |
| Delivery Unit |
1 |
| Connector 1 |
M 8; Plug; Straight; A-coded; Number of contacts: 4 |
| Connector 2 |
M 8; Socket; Straight; A-coded; Number of contacts: 4 |
| customs code |
85366990 |
Product design
| Cable dimensions |
4X |
| Including protective earth |
No |
| Number of cores |
4 |
| Shielded |
No |
| Coded |
Yes |
| Basic material of outer sheath, short form |
PVC |
Product features
| Application area |
Flexible |
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 68; IP 69 |
| For use in hazardous areas |
No |
| Installation temperature min. |
-25 °C |
| Max. assembly temperature |
80 °C |
| Storage temperature min. |
-40 °C |
| Max. storage temperature |
80 °C |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
according to UL 2238 (e-file number: E516028) |
| cUR recognised |
No |
| cUL listed |
Yes |
| CSA certified |
No |
| VDE certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
