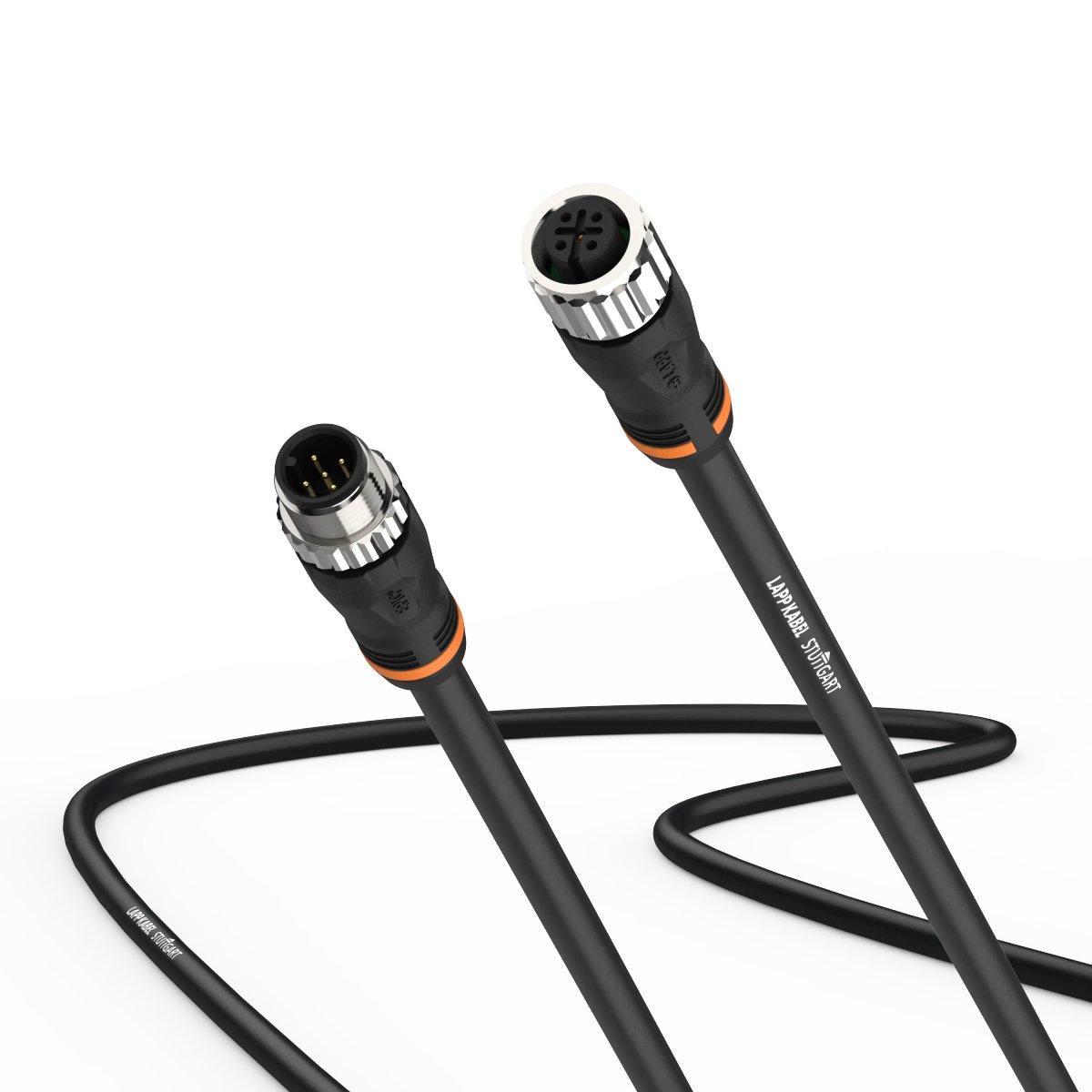

Sensor/Aktor-Leitung; Polyurethan; 1×4; M 12 (A-kodiert), Buchse, gerade (180 °); M 12 (A-kodiert), Stecker, gerade (180 °); 2 m
Vorteile
- Beidseitig konfektioniertes Cordset spart Zeit bei der Installation und reduziert bzw. eliminiert das Fehlerpotential bei der Konfektionierung vor Ort.
- Leistungsfähiger M12-Steckverbinder bietet sicheren Halt und erhöhte mechanische Stabilität durch Umspritzung mit dem Kabelmantel.
- Steckverbinder sind in Kunststoff- oder Metallausführung (Messing oder Edelstahl) erhältlich. Edelstahl-Steckverbinder sind korrosionsbeständig in salzigem Seewasser und gegenüber vielen chemischen Stoffen.
- Steckverbinder mit Sechskantmutter eignen sich für Anwendungen, wo ein höheres Anzugsdrehmoment benötigt wird, als mit einer handanziehbaren Rändelmutter erreicht werden kann, z. B. bei hoher Vibration und viel Bewegung.
- Im gesteckten Zustand können Schutzart IP 67 und IP 68 erreicht werden.
- Mit robustem PVC-Außenmantel, abriebfestem PUR-Außenmantel oder vernetztem, besonders elastischem TPE-Außenmantel verfügbar.
- Auch als geschirmte Variante mit Kupferabschirmgeflecht verfügbar, für idealen Schutz vor elektromagnetischer Störung.
- Auch als Variante mit Metallspritzer-beständigem Außenmantel verfügbar, speziell für Schweißumgebungen. Ausgelegt für 10 Mio. Biegezyklen in der Schleppkette.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur universellen Daten- und Signalübertragung im Bereich von Sensoren und Aktoren der Feldebene.
- M12-Steckverbinder ist für Anwendungen mit erhöhter mechanischer Belastung sowie höheren elektrischen Leistungsanforderungen geeignet.
- Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Flexibler Einsatz bei bis zu ‑40 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Sensor/Aktor-Leitung |
| Länge |
2 m |
| Gewicht |
0.172 kg |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
M 12; Stecker; gerade; A-kodiert; Anzahl der Kontakte: 4 |
| Steckverbinder 2 |
M 12; Buchse; gerade; A-kodiert; Anzahl der Kontakte: 4 |
| gültiges Feldbus oder Ethernet System |
Sensor/Actuator |
| Zolltarifnummer |
85366990 |
Produktaufbau
| Leitungsabmessung |
4X |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Geschirmt |
Ja |
| Kodiert |
Ja |
| Art der Kodierung |
A-kodiert |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 68; IP 69 |
| Einsatz im Ex-Bereich |
Nein |
| Montagetemperatur min. |
-25 °C |
| Montagetemperatur max. |
80 °C |
| Temperatur bei Lagerung min. |
-40 °C |
| Temperatur bei Lagerung max. |
80 °C |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
nach UL 2238 (e-file number: E516028) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Sensor/actuator cable; Polyurethane; 1×4; M 12 (A-coded), Socket, Straight (180 °); M 12 (A-coded), Plug, Straight (180 °); 2 m
Benefits
- The cordset assembled on both sides saves time during installation and reduces or eliminates the potential for errors during on-site assembly.
- High-performance M12 connector offers secure hold and increased mechanical stability thanks to overmoulding with the cable sheath.
- Connectors are available in plastic or metal (brass or stainless steel). Stainless steel connectors are corrosion-resistant in seawater and to many chemical substances.
- Connectors with hexagon nuts are suitable for applications where a higher tightening torque is required than can be achieved with a hand-tightenable knurled nut, e.g. with high vibration and a lot of movement.
- When plugged in, protection class IP 67 and IP 68 can be achieved.
- Available with robust PVC outer sheath, abrasion-resistant PUR outer sheath or cross-linked, particularly elastic TPE outer sheath.
- Also available as a shielded variant with copper braided shielding for ideal protection against electromagnetic interference.
- Also available as a variant with a metal spatter-resistant outer sheath, especially for welding environments. Designed for 10 million bending cycles in the cable chain.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For universal data and signal transmission in the area of sensors and actuators at field level.
- M12 connector is suitable for applications with increased mechanical loads and higher electrical performance requirements.
- Cable design allows highly flexible, continuously moving use in moving machine parts and in cable chains.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Flexible use at temperatures down to -40°C.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Sensor/actuator cable |
| Length |
2 m |
| Weight |
0.172 kg |
| Delivery Unit |
1 |
| Connector 1 |
M 12; Plug; Straight; A-coded; Number of contacts: 4 |
| Connector 2 |
M 12; Socket; Straight; A-coded; Number of contacts: 4 |
| valid fieldbus or Ethernet system |
Sensor/Actuator |
| customs code |
85366990 |
Product design
| Cable dimensions |
4X |
| Including protective earth |
No |
| Number of cores |
4 |
| Shielded |
Yes |
| Coded |
Yes |
| Coding type |
A-coded |
| Basic material of outer sheath, short form |
PUR |
Product features
| Application area |
Cable chain |
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 68; IP 69 |
| For use in hazardous areas |
No |
| Installation temperature min. |
-25 °C |
| Max. assembly temperature |
80 °C |
| Storage temperature min. |
-40 °C |
| Max. storage temperature |
80 °C |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
according to UL 2238 (e-file number: E516028) |
| cUR recognised |
No |
| cUL listed |
Yes |
| CSA certified |
No |
| VDE certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
