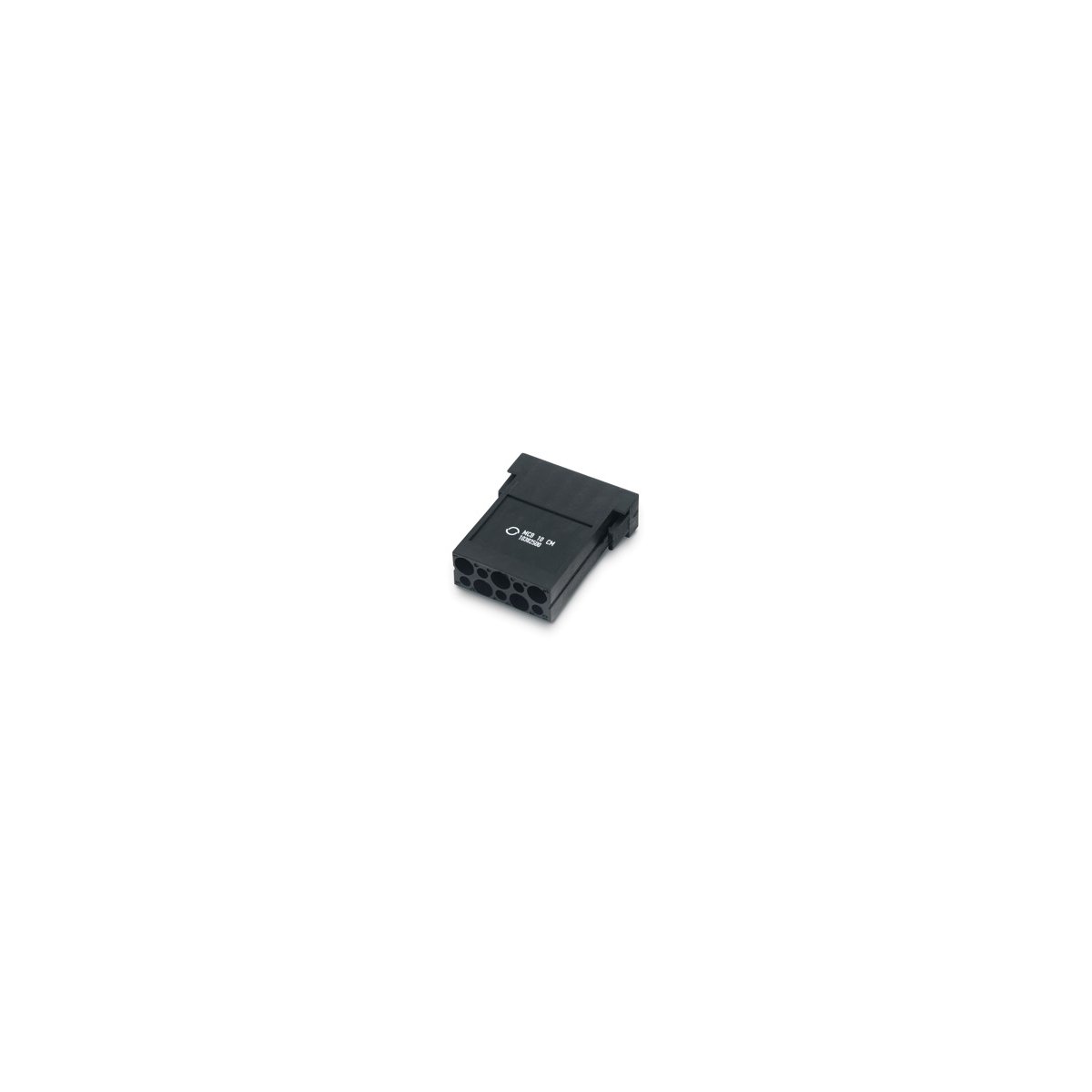

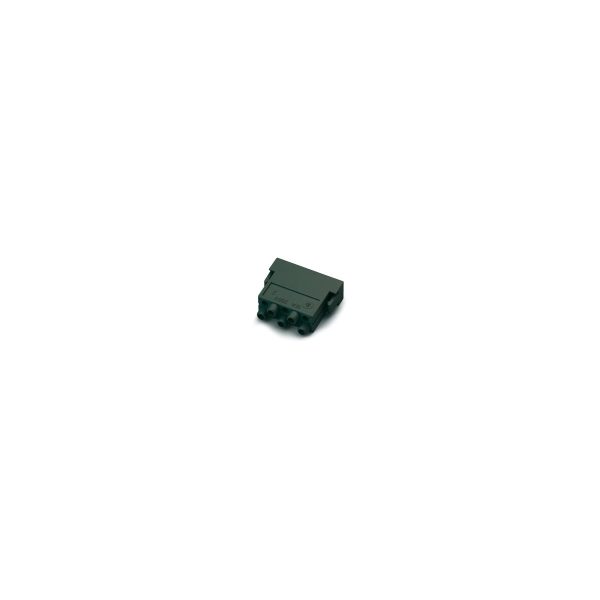

Modulares System MC Modul; Crimpanschluss; Anzahl der Kontakte: 10; Benötigte Slots: 1; Für Querschnitt (min./max.): 0.14mm² – 2.5mm²; 250 V AC rms / DC nach IEC; 10 A nach IEC
Vorteile
- Modul für die Aufnahme von 10 Leistungskontakten sowie für Energieversorgung bis 10 A und Spannungen bis 250 V.
- Modular bestückte Steckverbinder bieten vielfältige Kombinationsmöglichkeiten und lassen sich flexibel zusammenstellen – auch zu hybriden Steckverbindern für unterschiedliche Medien.
- Aus robustem Kunststoff (Brennbarkeitsklasse V-0 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen).
- Rastet mühelos im passenden Modulrahmen ein.
- Verschiedene Crimpkontakte für unterschiedliche Leiterquerschnitte erhältlich.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur Herstellung eines modularen Steckverbinders.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Zur Verwendung mit den Rechtecksteckverbinder-Modulrahmen der Serie EPIC® MC.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Gehäusen.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Modulares System MC Modul |
| Lieferumfang |
Kontakte separat bestellen |
| Kontakte inklusive |
Nein |
| Gewicht |
0.012 kg |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
aufclipsen |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsspannung |
250 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL/CSA |
| Bemessungsstrom |
10 A nach IEC |
| Durchgangswiderstand max. |
2 mΩ |
| Schutzleiter in Einsatz integriert |
Nein |
Produktaufbau
| Anzahl der Kontakte |
10 |
| Anzahl der Leistungskontakte |
0 |
| Anzahl der PE-Kontakte |
0 |
| Anzahl der Signalkontakte |
10 |
| Anzahl der Datenkontakte |
0 |
| Benötigte Slots |
1 |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Nein |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Crimpanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
| Material Einsatz |
Polyamid |
| Farbe |
schwarz |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| Verschmutzungsgrad |
3 |
| Kurzzeitige Temperaturspitze |
125 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
MC module modular system; Crimp termination; Number of contacts: 10; Required slots: 1; For cross-section (min./max.): 0.14mm² – 2.5mm²; 250 V AC rms / DC according to IEC; 10 A according to IEC
Benefits
- Module for accommodating 10 power contacts and for power supplies up to 10 A and voltages up to 250 V.
- Modular connectors offer a wide range of possible combinations and can be assembled flexibly – even to create hybrid connectors for different media.
- Made of robust plastic (flammability class V-0 according to the UL94 testing procedure for the flammability of plastics).
- Snaps effortlessly into the matching module frame.
- Different crimp contacts available for different conductor cross-sections.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For the production of a modular connector.
- For connecting devices and machines to a power supply in various applications.
- For use with the rectangular connector module frames of the EPIC® MC series.
- For use with many EPIC® rectangular connector housings.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
MC module modular system |
| Scope of delivery |
Order contacts separately |
| Contacts included |
No |
| Weight |
0.012 kg |
| Delivery Unit |
10 |
| Installation type |
clip on |
| customs code |
85366990 |
Electrical parameters
| Rated voltage |
250 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL/CSA |
| Rated current |
10 A according to IEC |
| Max. contact resistance |
2 mΩ |
| Protective earth integrated into insert |
No |
Product design
| Number of contacts |
10 |
| Number of power contacts |
0 |
| Number of PE contacts |
0 |
| Number of signal contacts |
10 |
| Number of data contacts |
0 |
| Required slots |
1 |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
No |
| Shield contact |
No |
| EMC shielding |
No |
| Conductor connection type |
Crimp termination |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
| Insert material |
Polyamide |
| Colour |
black |
Product features
| Min. number of insertion cycles |
100 |
| Pollution degree |
3 |
| Short-term temperature peaks |
125 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| Halogen-free |
No |
Certifications and standards
| CE marking |
No |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
