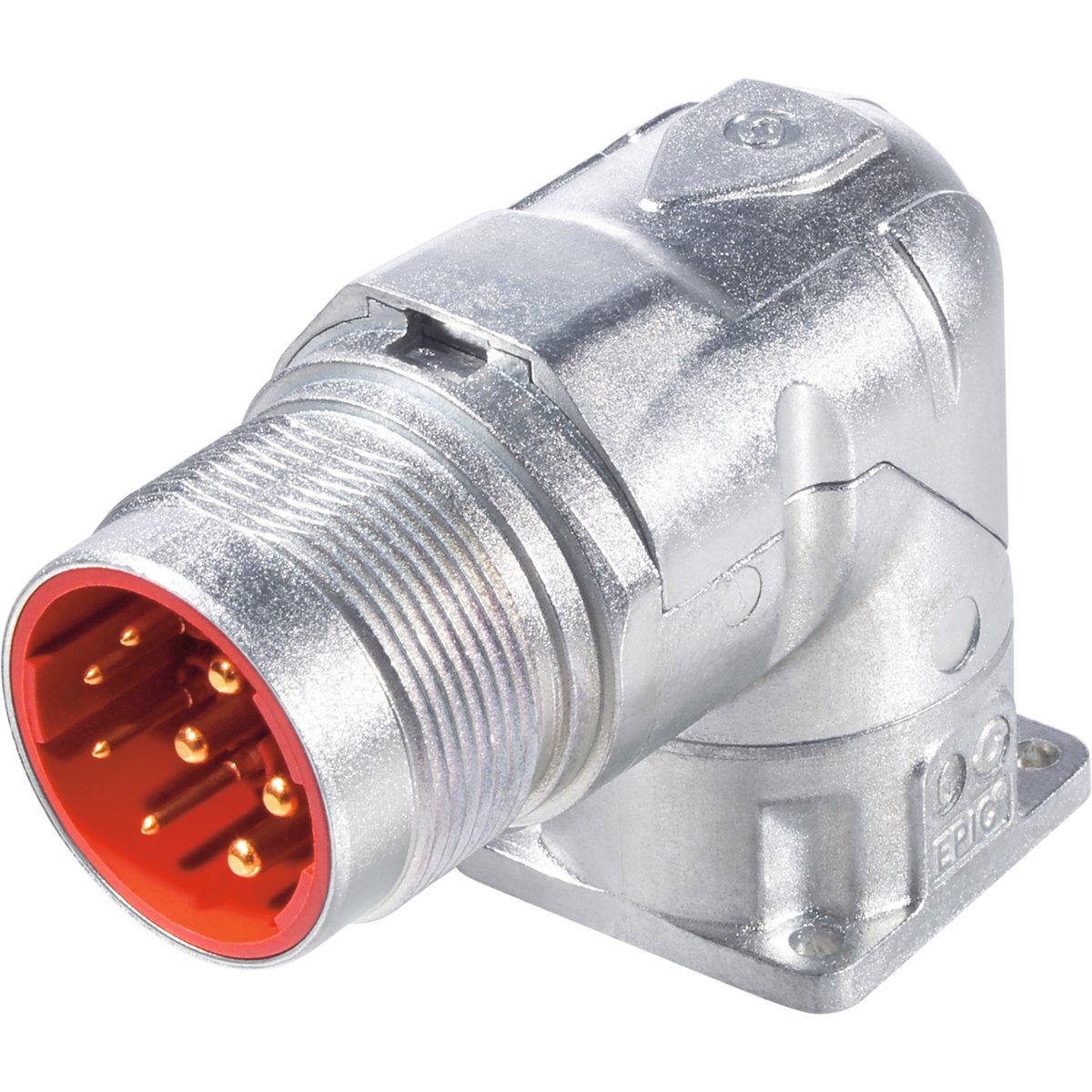

Anbaugehäuse; M 23 Power; Stift; Anzahl der Kontakte: 3+PE+4;
Vorteile
- Hohe Leistung bei kleinstem Bauraum, Optimal für Elektromotoren
- EMV optimiertes Design
- Sicherer Einsatz im Feld durch hohe Schutzarten
Anwendungsbereiche
- Anlagenbau
- Servoantriebe und Servokonfektionen
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Anbaugehäuse |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85366990 |
| Gewicht |
0.081 kg |
Elektrische Kennwerte
| Bemessungsspannung Leistungskontakt |
630 V AC rms / DC nach IEC an 3; 600 V AC rms / DC nach UL an 3; 600 V AC rms / DC nach CSA an 3 |
| Bemessungsspannung Signalkontakt |
250 V AC rms / DC nach IEC an 4; 250 V AC rms / DC nach UL an 4; 250 V AC rms / DC nach CSA an 4 |
| Bemessungsstoßspannung Leistungskontakt |
6 kV AC rms / DC nach IEC 61984 an 3 |
| Bemessungsstoßspannung Signalkontakt |
4 kV AC rms / DC nach IEC 61984 an 4 |
| Bemessungsstrom Leistungskontakt |
26 A nach UL; 22 A nach CSA; 22 A nach IEC |
| Bemessungsstrom Signalkontakt |
7 A nach UL; 7 A nach CSA; 7 A nach IEC |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
4 mΩ |
Produktaufbau
| Anzahl der Kontakte |
3+PE+4 |
| Anzahl der Leistungskontakte |
3 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
4 |
| Art der Verriegelung |
Schraubverriegelung |
| Gesamtlänge |
55,7 mm |
| Gesamtbreite |
25,6 mm |
| Gesamthöhe |
41,95 mm |
| Ausführung des Kontakts |
Stift |
| Bauform des Steckergehäuses |
gewinkelt |
| Kodiert |
Nein |
| Mit Gewinde |
Nein |
| Mit Schutzleiter |
Ja |
| Voreilender PE-Kontakt |
Ja |
| Format des Steckers |
M 23 Power |
| Steckverbindertyp |
Stecker |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Ja |
| Anschlussart Leiter |
Crimpanschluss |
| Anschlussart PE |
Crimpanschluss |
| Abisolierlänge, Leistungskontakt |
8 mm |
| Abisolierlänge, Signalkontakt |
7 mm |
| Abisolierlänge PE-Anschluss |
8 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt der Leistungskontakte min. (mm2) |
0,5 mm² |
| Anschließbarer Leiterquerschnitt der Leistungskontakte max. (mm2) |
2,5 mm² |
| Anschließbarer Leiterquerschnitt der Signalkontakte min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt der Signalkontakte max. (mm2) |
1 mm² |
| Basismaterial Gehäuse |
Zinklegierung |
| Basismaterial Gehäuse Kurzform |
Zn |
| Beschichtung Gehäuse |
vernickelt |
| Beschichtung Gehäuse Kurzform |
Ni |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Material Kontakteinsatz |
Polyamid |
| Material Kontakteinsatz Kurzform |
PA |
| Dichtungsart |
Dichtring |
| Material Dichtung |
Fluorkautschuk |
| Farbe |
silber |
| Gehäusefarbe |
silber |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| IP-Schutzart gesteckt |
IP 68 – 1m (10h) |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. statisch (kein Stecken oder Trennen) |
-40 °C |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
125 °C |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 2238 (e-file number: E249137) |
| UL Category Control Number |
CYJV2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR Category Control Number |
CYJV8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Panel-mount base; M 23 power; Pin; Number of contacts: 3+PE+4;
Benefits
- High power at smallest installation space, Optimal solution for electric motors
- EMC-optimised design
- Safety use in field environment by high protection class
Applications
- Plant engineering
- Servo drives and servo assemblies
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Panel-mount base |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.081 kg |
| Delivery Unit |
5 |
| customs code |
85366990 |
Electrical parameters
| Rated voltage power contact |
630 V AC rms / DC according to IEC to 3; 600 V AC rms / DC according to UL to 3; 600 V AC rms / DC according to CSA to 3 |
| Rated voltage signal contact |
250 V AC rms / DC according to IEC to 4; 250 V AC rms / DC according to UL to 4; 250 V AC rms / DC according to CSA to 4 |
| Rated impulse voltage power contact |
6 kV AC rms / DC according to IEC 61984 to 3 |
| Rated impulse voltage signal contact |
4 kV AC rms / DC according to IEC 61984 to 4 |
| Rated current power contact |
26 A according to UL; 22 A according to CSA; 22 A according to IEC |
| Rated current signal contact |
7 A according to UL; 7 A according to CSA; 7 A according to IEC |
| Overvoltage category |
III |
| Max. contact resistance |
4 mΩ |
Product design
| Number of contacts |
3+PE+4 |
| Number of power contacts |
3 |
| Number of PE contacts |
1 |
| Number of signal contacts |
4 |
| Locking type |
Screw lock |
| Total length |
55.7 mm |
| Overall width |
25.6 mm |
| Overall height |
41.95 mm |
| Contact variant |
Pin |
| Connector housing design |
Angled |
| Coded |
No |
| With thread |
No |
| With protective earth |
Yes |
| Premature PE contact |
Yes |
| Connector format |
M 23 power |
| Connector type |
Plug |
| Shield contact |
No |
| EMC shielding |
Yes |
| Conductor connection type |
Crimp termination |
| PE connection type |
Crimp termination |
| Stripping length, power contact |
8 mm |
| Stripping length, signal contact |
7 mm |
| Stripping length of PE connection |
8 mm |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section of power contacts (mm2) |
0.5 mm² |
| Max. connectable conductor cross-section of power contacts (mm2) |
2.5 mm² |
| Min. connectable conductor cross-section of signal contacts (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section of signal contacts (mm2) |
1 mm² |
| Housing base material |
Zinc alloy |
| Housing base material, short form |
Zn |
| Housing coating |
Nickel-plated |
| Housing coating, short form |
Ni |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Material contact insert |
Polyamide |
| Contact insert material, short form |
PA |
| Seal type |
Sealing ring |
| Sealing material |
Fluorinated rubber |
| Colour |
silver |
| Housing colour |
silver |
Product features
| Min. number of insertion cycles |
500 |
| IP protection class plugged in |
IP 68 – 1m (10h) |
| Pollution degree |
3 |
| Operating temperature min. static (no plugging or unplugging) |
-40 °C |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
125 °C |
| Corrosion-resistant |
Yes |
| Halogen-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
Yes |
| UR certification |
according to UL 2238 (e-file number: E249137) |
| UL category control number |
CYJV2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR category control number |
CYJV8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
