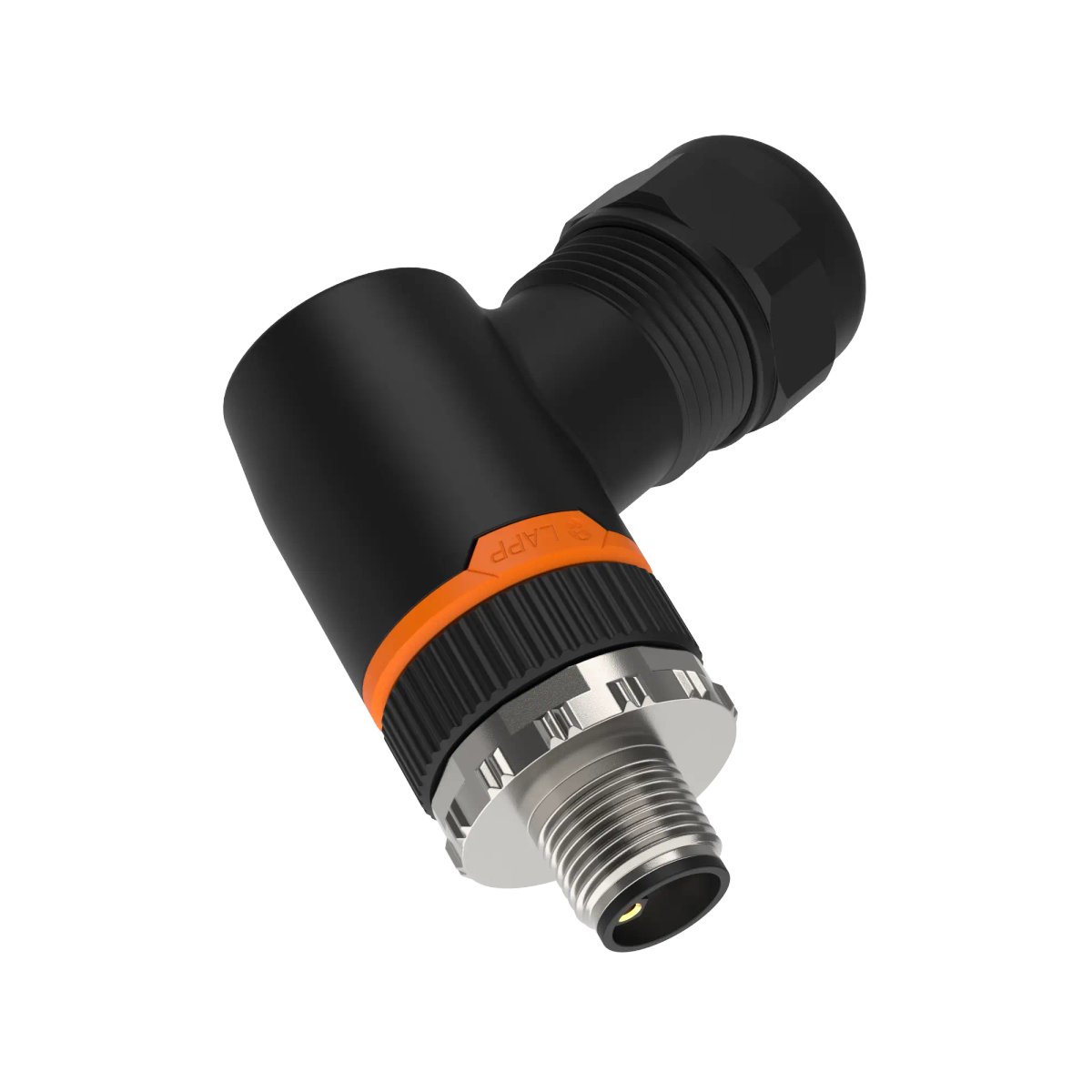

Rundsteckverbinder; M 12 Power; M 12; L-kodiert; Stift; Anzahl der Kontakte: 4+FE; Für Querschnitt (min./max.): 0.5mm² – 2.5mm²; Klemmbereich (min./max.): 8mm – 12mm
Vorteile
- Hohe Stabilität durch schlagfestes Polyamid oder Metallgehäuse aus Zinkdruckguss.
- Leistungsstark bis 16 A trotz äußerst platzsparender Baugröße für sehr kleine Geräte.
- Mechanische L-Kodierung des Steckgesichts verhindert Fehlstecken mit Gegensteckverbinder.
- Servicefreundlicher Schraubanschluss erlaubt die Konfektionierung ohne spezielles Werkzeug und eignet sich für wieder lösbare Verbindungen.
- Steckverbinder mit Metallgehäuse besitzen eine elektrisch leitende Beschichtung. Sie bieten optimalen Schutz vor elektromagnetischer Störung (EMV) und leiten Störsignale niederohmig ab (artikelabhängig).
- Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.
- In verschiedenen Bauformen erhältlich.
Anwendungsbereiche
- Für Gleichstromanwendungen im Niederspannungsbereich.
- Zur Energieversorgung von kleineren Geräten (z.B. dezentrale I/O-Module, kleinere Motoren).
- Auch zur Energieversorgung im PROFINET-Netzwerk geeignet (M12L gilt dort als standardisierte Powerschnittstelle).
- Geschirmte Steckverbinder mit Metallgehäuse eignen sich speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Gute Öl- und chemische Beständigkeit.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Rundsteckverbinder |
| Kontakte inklusive |
Ja |
| Gewicht |
0.02 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
1.5 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
63 V AC rms / DC nach IEC |
| Bemessungsstrom |
16 A nach IEC |
Produktaufbau
| Anzahl der Kontakte |
4+FE |
| Anzahl der Leistungskontakte |
4 |
| Anzahl der PE-Kontakte |
1 |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Ausführung des Kontakts |
Stift |
| Bauform des Steckergehäuses |
rechtwinklig |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Mit Schutzleiter |
Ja |
| Format des Steckers |
M 12 Power |
| Steckverbindertyp |
Stecker |
| Art der Kodierung |
L-kodiert |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Kabelklemmbereich min. |
8 mm |
| Kabelklemmbereich max. |
12 mm |
| Anschlussart Leiter |
Innensechskant Schraubanschluss |
| Anschlussart PE |
Innensechskant Schraubanschluss |
| Abisolierlänge der Einzelader |
4,5 mm |
| Abisolierlänge der Ummantelung |
30 mm |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
| Basismaterial Gehäuse |
Polyamid |
| Material Kontakt |
Kupferlegierung |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Gehäusefarbe |
schwarz |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart gesteckt |
IP 67 |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
85 °C |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61076-2-111 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Circular connector; M 12 power; M 12; L-coded; Pin; Number of contacts: 4+FE; For cross-section (min./max.): 0.5mm² – 2.5mm²; Clamping range (min./max.): 8mm – 12mm
Benefits
- High stability thanks to impact-resistant polyamide or die-cast zinc metal housing.
- High power up to 16 A despite extremely space-saving design for very small devices.
- The mechanical L coding of the connector face prevents incorrect plugging with the mating connector.
- The service-friendly screw connection makes assembly possible without a special tool, and is suitable for connections which need to be detached again.
- Connectors with metal housings have an electrically conductive coating. They offer optimum protection against electromagnetic interference (EMC) and dissipate interference signals with low impedance (depending on the item).
- When connected, protection class IP 67 can be achieved.
- Available in different designs.
Applications
- For direct current applications in the low voltage range.
- For power supply to smaller devices (e.g. decentralised I/O modules, smaller motors).
- Also suitable as the power supply in the PROFINET network (M12L is regarded as a standardised power interface).
- Shielded connectors with metal housings are particularly suitable for environments where electromagnetic compatibility (EMC) is required.
- Good oil and chemical resistance.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Circular connector |
| Contacts included |
Yes |
| Weight |
0.02 kg |
| Delivery Unit |
1 |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
1.5 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
63 V AC rms / DC according to IEC |
| Rated current |
16 A according to IEC |
Product design
| Number of contacts |
4+FE |
| Number of power contacts |
4 |
| Number of PE contacts |
1 |
| Thread type |
Metric |
| Thread size |
M 12 |
| Contact variant |
Pin |
| Connector housing design |
Right-angled |
| Coded |
Yes |
| With thread |
Yes |
| With protective earth |
Yes |
| Connector format |
M 12 power |
| Connector type |
Plug |
| Coding type |
L-coded |
| Shield contact |
No |
| EMC shielding |
No |
| Min. cable clamping range |
8 mm |
| Max. cable clamping range |
12 mm |
| Conductor connection type |
Hexagon socket screw connection |
| PE connection type |
Hexagon socket screw connection |
| Stripping length of single core |
4.5 mm |
| Stripping length of the sheathing |
30 mm |
| Min. connectable conductor cross-section (mm2) |
0.5 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
| Housing base material |
Polyamide |
| Contact material |
Copper alloy |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Housing colour |
black |
Product features
| Min. number of insertion cycles |
100 |
| IP protection class plugged in |
IP 67 |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
85 °C |
| Halogen-free |
No |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61076-2-111 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
