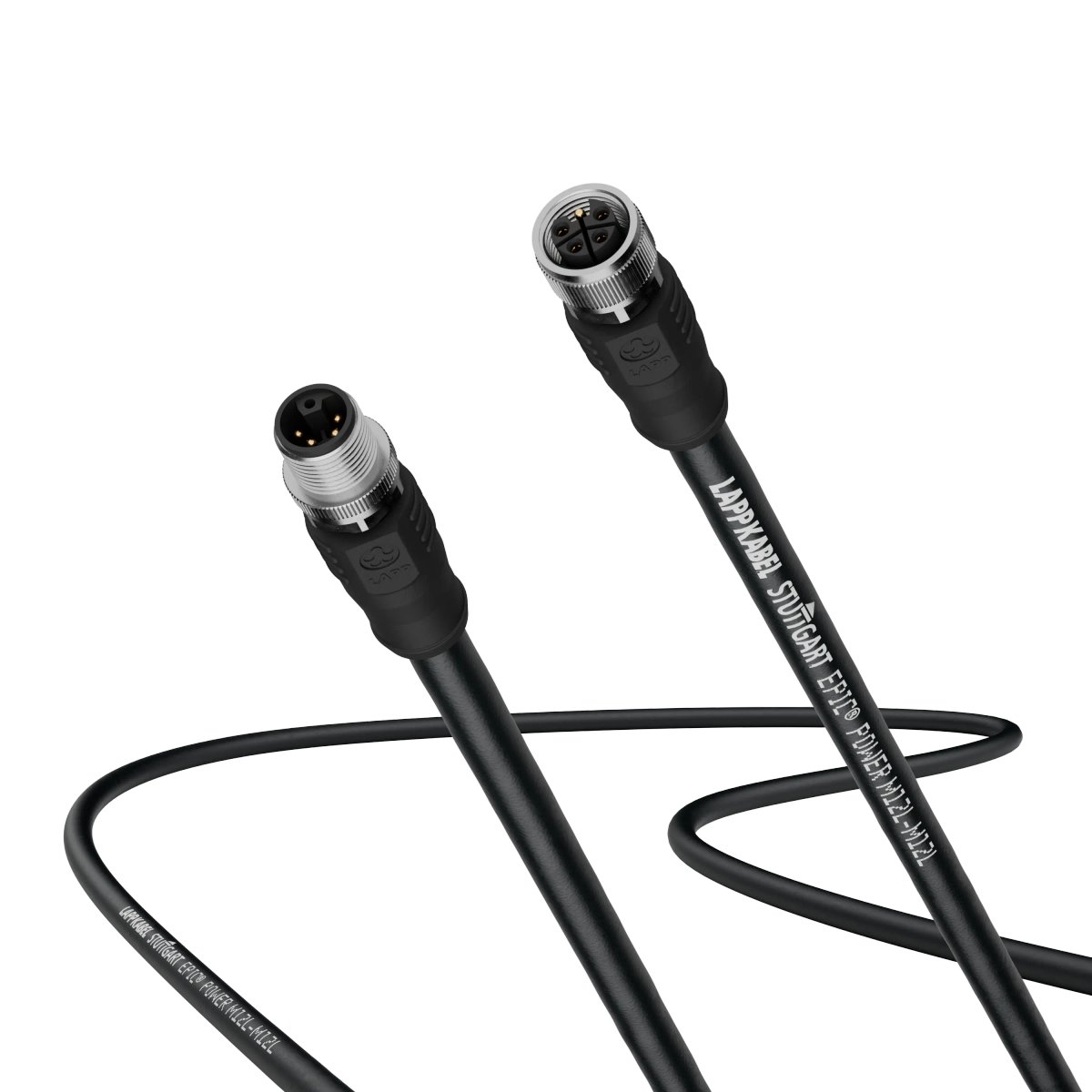

vorkonfektionierte Sensor/Aktor-Leitung; Schleppkette, flexibel; 1×4; M 12 Power (L-kodiert), Buchse, gerade; M 12 Power (L-kodiert), Stecker, gerade; 0.3 m
Vorteile
- Fertige Anschlusskonfektion für Zeitersparnis bei der Installation.
- Bewährte Leitung, erfolgreich getestet auf 5 Mio. Biegezyklen in der Schleppkette und >2 Mio. Torsionszyklen.
- Leitungsaufbau erlaubt Drehungen mit Torsionswinkeln bis ± 180°/m.
- Steckverbinder sind dank doppelter Umspritzung mechanisch robust, unempfindlich gegenüber Schock und Vibrationen und damit extrem zuverlässig.
- Mechanische L-Kodierung des Steckgesichts verhindert Fehlstecken mit Gegensteckverbinder.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen mit höheren Spannungen und Stromstärken.
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Auch zur Energieversorgung im PROFINET-Netzwerk geeignet (M12L gilt dort als standardisierte Powerschnittstelle).
- Einsetzbar in trockenen, feuchten und nassen Räumen.
- Für mittlere mechanische Beanspruchung geeignet.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
vorkonfektionierte Sensor/Aktor-Leitung |
| Länge |
0,3 m |
| Gewicht |
0.077 kg |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
M 12 Power; Stecker; gerade; L-kodiert; Anzahl der Kontakte: 4 |
| Steckverbinder 2 |
M 12 Power; Buchse; gerade; L-kodiert; Anzahl der Kontakte: 4 |
| Zolltarifnummer |
85366990 |
Produktaufbau
| Leitungsabmessung |
4X |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Geschirmt |
Nein |
| Kodiert |
Ja |
| Mit Funktionserde |
Nein |
| EMV Abschirmung |
Nein |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 67 |
| Einsatz im Ex-Bereich |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled sensor/actuator cable; Cable chain, Flexible; 1×4; M 12 power (L-coded), Socket, Straight; M 12 power (L-coded), Plug, Straight; 0.3 m
Benefits
- Ready-made connection assemblies for time savings during installation.
- Proven cable successfully tested for over 5 million bending cycles in cable chains and >2 million torsion cycles.
- Cable design allows rotations with torsion angles of up to ± 180°/m.
- Connectors are mechanically robust, insensitive to shock and vibration and therefore extremely reliable, thanks to the double overmoulding.
- The mechanical L coding of the connector face prevents incorrect plugging with the mating connector.
Applications
- For connecting the power supply of devices and machines with higher voltages and currents.
- The cable design allows flexible, continuously moving use in moving machine parts and in cable chains.
- Also suitable as the power supply in the PROFINET network (M12L is regarded as a standardised power interface).
- Can be used in dry, damp and wet spaces.
- Suitable for medium mechanical stress.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Pre-assembled sensor/actuator cable |
| Length |
0.3 m |
| Weight |
0.077 kg |
| Delivery Unit |
1 |
| Connector 1 |
M 12 power; Plug; Straight; L-coded; Number of contacts: 4 |
| Connector 2 |
M 12 power; Socket; Straight; L-coded; Number of contacts: 4 |
| customs code |
85366990 |
Product design
| Cable dimensions |
4X |
| Including protective earth |
No |
| Number of cores |
4 |
| Shielded |
No |
| Coded |
Yes |
| With functional earth |
No |
| EMC shielding |
No |
Product features
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 67 |
| For use in hazardous areas |
No |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
