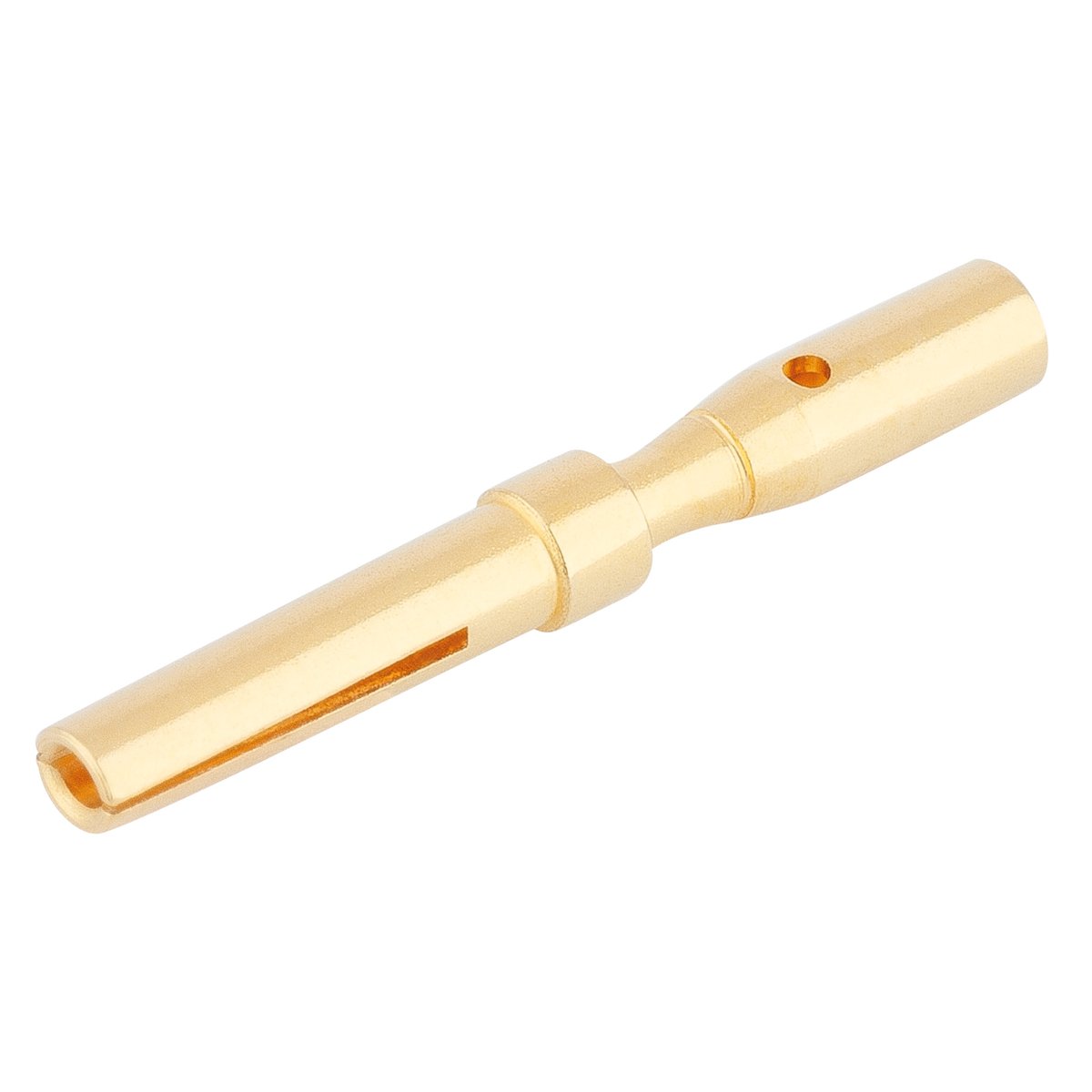

Kontakt für Bauform: M23 D-SUB Einsatz; Buchse; Crimpanschluss; Für Querschnitt (min./max.): 0.25mm² – 1mm²; Messing vergoldet
Vorteile
- Kompatibel zu Standard-D-Sub-Steckverbindern.
- Crimpkontakt sorgt für maximale Kontaktierungssicherheit zwischen Kontakt und Leitung und stellt eine vibrationssichere Verbindung her.
- Dank großem Anschlussbereich für Leiterquerschnitte von 0,25 bis 1,00 mm² geeignet.
- Ermöglicht damit universelleren Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
- Mit korrosionsbeständiger Goldbeschichtung für geringe Übergangswiderstände und lange Lebensdauer des Produkts.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Kontakt |
| Gewicht |
0 kg |
| Verpackungseinheit (VPE) |
100 |
| Montageart |
crimpen |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstrom Kontakt |
7 A nach IEC |
| Durchgangswiderstand max. |
4 mΩ |
Produktaufbau
| Durchmesser des Kontaktes |
1 mm |
| Länge des Kontaktes |
16,3 mm |
| Ausführung des Kontakts |
Buchse |
| Herstellungsverfahren des Kontaktes |
gedreht |
| Anschlussart Leiter |
Crimpanschluss |
| Kontakt für Bauform |
M23 D-SUB Einsatz |
| Abisolierlänge der Einzelader |
4 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
23 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
18 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,25 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
1 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Farbe |
gold |
Produkteigenschaften
| Anwendungsbereich des Kontaktes |
Signal |
Zertifizierungen und Normen
| UR recognized |
Nein |
| cUR recognized |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984; IEC 60352-2 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Contact for design: M23 D-SUB Einsatz; Socket; Crimp termination; For cross-section (min./max.): 0.25mm² – 1mm²; Brass Gold-plated
Benefits
- Compatible with standard D-Sub connectors.
- Crimp contact ensures maximum contact reliability between the contact and the cable and establishes a vibration-resistant connection.
- Thanks to wide connection range, suitable for conductor cross-sections from 0.25 to 1.00 mm².
- This enables more universal use and reduces the number of parts, and therefore reduces the cost of logistics.
- With corrosion-resistant gold coating for low contact resistances and long product life.
Applications
- Can be used universally on machine interfaces for many applications in data and signal transmission.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Contact |
| Weight |
0 kg |
| Delivery Unit |
100 |
| Installation type |
crimp |
| customs code |
85366990 |
Electrical parameters
| Rated current contact |
7 A according to IEC |
| Max. contact resistance |
4 mΩ |
Product design
| Contact diameter |
1 mm |
| Contact length |
16.3 mm |
| Contact variant |
Socket |
| Contact manufacturing method |
Machined |
| Conductor connection type |
Crimp termination |
| Contact for design |
M23 D-SUB Einsatz |
| Stripping length of single core |
4 mm |
| Min. connectable conductor cross-section AWG |
23 AWG |
| Max. connectable conductor cross-section AWG |
18 AWG |
| Min. connectable conductor cross-section (mm2) |
0.25 mm² |
| Max. connectable conductor cross-section (mm2) |
1 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Colour |
gold |
Product features
| Contact application areact |
Signal |
Certifications and standards
| UR recognised |
No |
| cUR recognised |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984; IEC 60352-2 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
