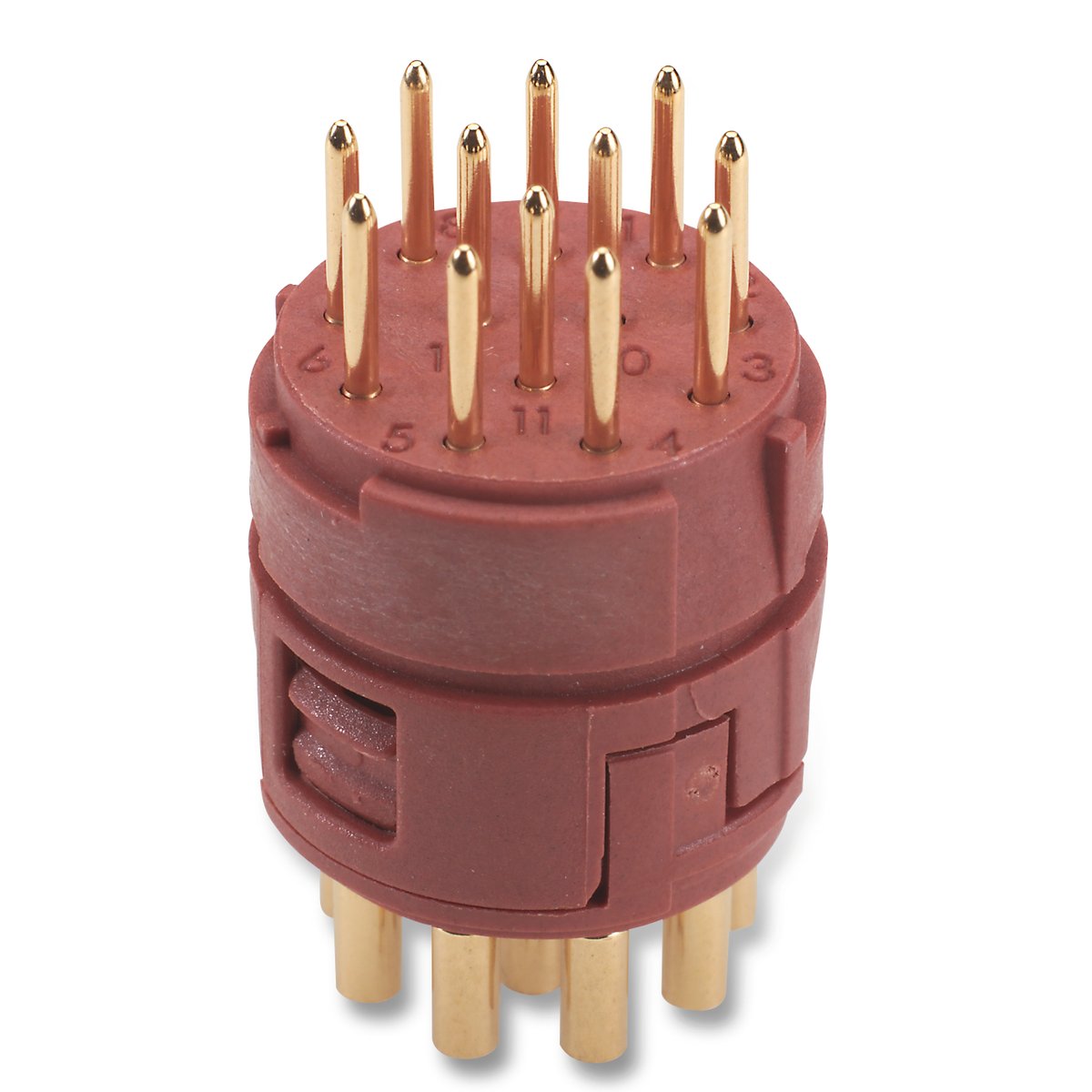

Einsatz mit Lötanschluss; M 23 Signal; Stift; Anzahl der Kontakte: 12; Für Querschnitt (min./max.): 0.08mm² – 1mm²;
Vorteile
- Universelle Weiterverarbeitung der M23 Einsätze durch unterschiedliche Verpackungseinheiten. Komplett bestückt mit passenden Lötkontakten oder unbestückt für individuelle Bestückung mit Löt- oder Crimpkontakten
Anwendungsbereiche
- Anlagenbau
- Mess-, Steuer- und Regeltechnik
- Apparatebau
Produkthinweise
- Die Einsätze sind sowohl für Stift- als auch für Buchsenkontakte geeignet.
Für eine komplette Verbindung benötigen Sie jeweils ein P-Teil und ein E-Teil. P-Teil = linksdrehend, E-Teil = rechtsdrehend.
Technische Daten
Allgemeine Informationen
| Marke | EPIC® |
|---|---|
| Produkttyp | Einsatz mit Lötanschluss |
| Lieferumfang | inklusive Kontakte |
| Kontakte inklusive | Ja |
| Verpackungseinheit (VPE) | 20 |
| Zolltarifnummer | 85366990 |
| Gewicht | 0.009 kg |
Elektrische Kennwerte
| Bemessungsstoßspannung | 1.5 kV AC rms / DC nach IEC 61984 |
|---|---|
| Bemessungsspannung | 100 V AC rms / DC nach UL; 100 V AC rms / DC nach CSA; 100 V AC rms / DC nach IEC |
| Bemessungsstrom | 7 A nach UL; 6.1 A nach CSA; 7 A nach IEC |
| Überspannungskategorie | III |
| Durchgangswiderstand max. | 4 mΩ |
Produktaufbau
| Anzahl der Kontakte | 12 |
|---|---|
| Anzahl der Leistungskontakte | 0 |
| Anzahl der PE-Kontakte | 0 |
| Anzahl der Signalkontakte | 12 |
| Durchmesser des Steckverbinders | 16,7 mm |
| Gesamtlänge | 15,6 mm |
| Ausführung des Kontakts | Stift |
| Format des Steckers | M 23 Signal |
| Steckverbindertyp | Stecker |
| Drehsinn | E-Teil (Rechtsdrehend) |
| Anschlussart Leiter | Lötanschluss |
| Abisolierlänge, Signalkontakt | 4 mm |
| Anschließbarer Leiterquerschnitt AWG min. | 32 AWG |
| Anschließbarer Leiterquerschnitt AWG max. | 18 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) | 0,08 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) | 1 mm² |
| Material Kontakt | Messing |
| Material Kontakt Kurzform | CuZn |
| Material Kontaktbeschichtung | vergoldet |
| Material Kontaktbeschichtung Kurzform | Au |
| Material Kontakteinsatz | Polyamid |
| Material Kontakteinsatz Kurzform | PA |
| Farbe | rot-braun |
Produkteigenschaften
| Min. Anzahl der Steckzyklen | 100 |
|---|---|
| Verschmutzungsgrad | 3 |
| Betriebstemperatur min. statisch (kein Stecken oder Trennen) | -40 °C |
| Betriebstemperatur min. | -25 °C |
| Betriebstemperatur max. | 125 °C |
| Halogenfrei | Nein |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| EAC zertifiziert | Nicht benötigt |
| EAC Zertifizierungsnummer | Отказное письмо № 39 |
| UR recognized | Ja |
| UR Zertifizierung | nach UL 2238 (e-file number: E249137) |
| UL Category Control Number | CYJV2 |
| cUR recognized | Ja |
| cUR Zertifizierung | nach CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR Category Control Number | CYJV8 |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Ja |
| VDE Registrierungsnummer | C024 |
| Produktnorm nach IEC | IEC 61984 |
Datenblätter und Zertifikate
- Datenblatt: DB73002712DE.pdf
- Zulassung UL EPIC: UL-Confirmation-letter_assemblies_E249137_CYJV2_2020.pdf
- Zulassung VDE EPIC: ZV44420001DE_EN.pdf
- CE Konformitätserklärung: CE24420054EN.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Einsätze sind sowohl für Stift- als auch für Buchsenkontakte geeignet. Für eine komplette Verbindung benötigen Sie jeweils ein P-Teil und ein E-Teil. P-Teil = linksdrehend, E-Teil = rechtsdrehend.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
