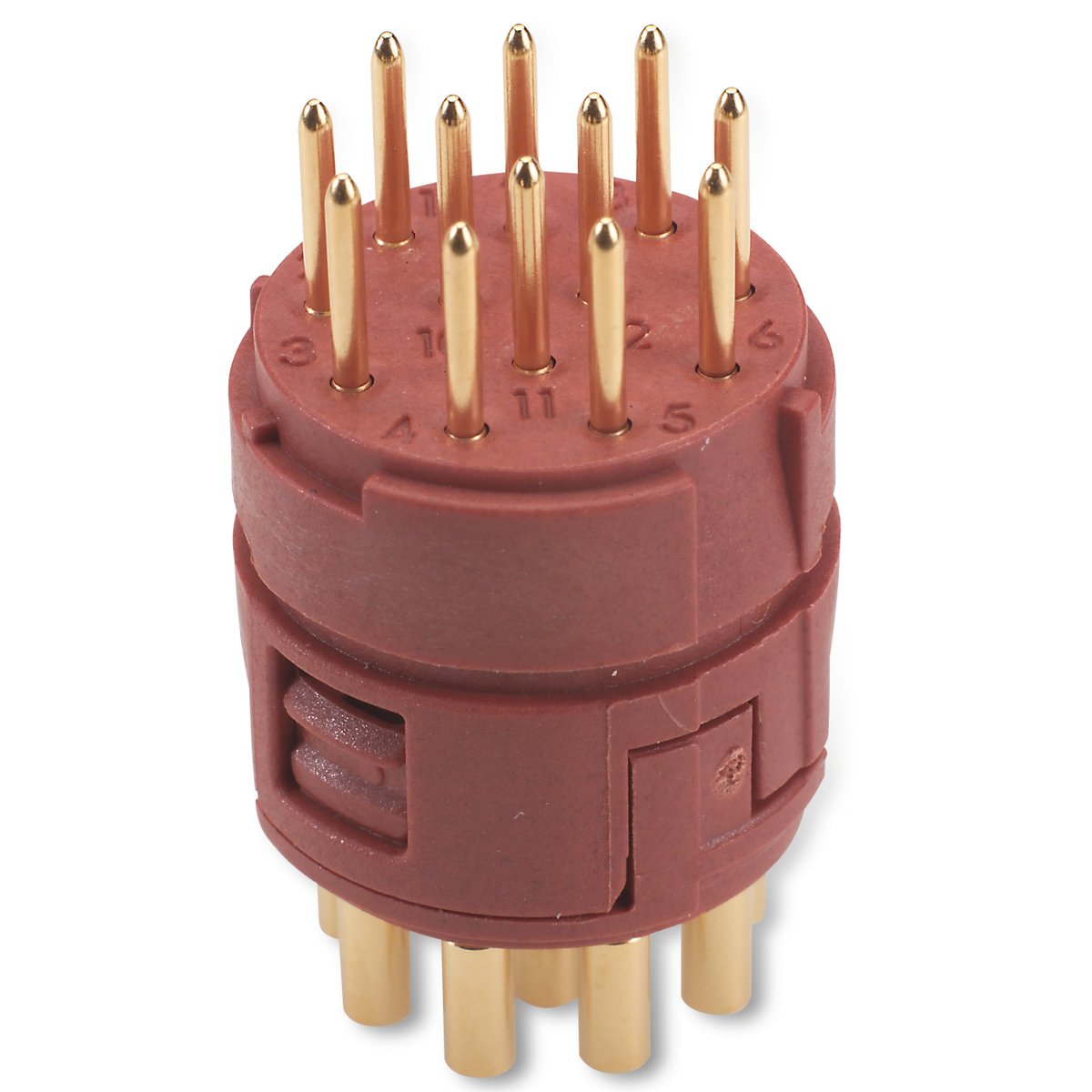

Einsatz mit Lötanschluss; M 23 Signal; Stift; Anzahl der Kontakte: 12; Für Querschnitt (min./max.): 0.08mm² – 1mm²;
Vorteile
- Universelle Weiterverarbeitung der M23 Einsätze durch unterschiedliche Verpackungseinheiten. Komplett bestückt mit passenden Lötkontakten oder unbestückt für individuelle Bestückung mit Löt- oder Crimpkontakten
Anwendungsbereiche
- Anlagenbau
- Mess-, Steuer- und Regeltechnik
- Apparatebau
Produkthinweise
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz mit Lötanschluss |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85366990 |
| Gewicht |
0.01 kg |
Elektrische Kennwerte
| Bemessungsstoßspannung |
1.5 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
100 V AC rms / DC nach UL; 100 V AC rms / DC nach CSA; 100 V AC rms / DC nach IEC |
| Bemessungsstrom |
7 A nach UL; 6.1 A nach CSA; 7 A nach IEC |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
4 mΩ |
Produktaufbau
| Anzahl der Kontakte |
12 |
| Anzahl der Leistungskontakte |
0 |
| Anzahl der PE-Kontakte |
0 |
| Anzahl der Signalkontakte |
12 |
| Durchmesser des Steckverbinders |
16,7 mm |
| Gesamtlänge |
15,6 mm |
| Ausführung des Kontakts |
Stift |
| Format des Steckers |
M 23 Signal |
| Steckverbindertyp |
Stecker |
| Drehsinn |
P-Teil (Linksdrehend) |
| Anschlussart Leiter |
Lötanschluss |
| Abisolierlänge, Signalkontakt |
4 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
32 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
18 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,08 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
1 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Material Kontakteinsatz |
Polyamid |
| Material Kontakteinsatz Kurzform |
PA |
| Farbe |
rot-braun |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. statisch (kein Stecken oder Trennen) |
-40 °C |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
125 °C |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 2238 (e-file number: E249137) |
| UL Category Control Number |
CYJV2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR Category Control Number |
CYJV8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
C024 |
| Produktnorm nach IEC |
IEC 61984 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Einsätze sind sowohl für Stift- als auch für Buchsenkontakte geeignet. Für eine komplette Verbindung benötigen Sie jeweils ein P-Teil und ein E-Teil. P-Teil = linksdrehend, E-Teil = rechtsdrehend.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with solder termination; M 23 signal; Pin; Number of contacts: 12; For cross-section (min./max.): 0.08mm² – 1mm²;
Benefits
- Universal further processing of the M23 inserts through different packaging units. Fully assembled with suitable solder contacts or unpopulated for individual assembly with crimp or solder contacts
Applications
- Plant engineering
- Measurement and control technology
- Apparatus construction
Product notes
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert with solder termination |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.01 kg |
| Delivery Unit |
5 |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
1.5 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
100 V AC rms / DC according to UL; 100 V AC rms / DC according to CSA; 100 V AC rms / DC according to IEC |
| Rated current |
7 A according to UL; 6.1 A according to CSA; 7 A according to IEC |
| Overvoltage category |
III |
| Max. contact resistance |
4 mΩ |
Product design
| Number of contacts |
12 |
| Number of power contacts |
0 |
| Number of PE contacts |
0 |
| Number of signal contacts |
12 |
| Connector diameter |
16.7 mm |
| Total length |
15.6 mm |
| Contact variant |
Pin |
| Connector format |
M 23 signal |
| Connector type |
Plug |
| Direction of rotation |
P-part (rotating anticlockwise-turning) |
| Conductor connection type |
Solder termination |
| Stripping length, signal contact |
4 mm |
| Min. connectable conductor cross-section AWG |
32 AWG |
| Max. connectable conductor cross-section AWG |
18 AWG |
| Min. connectable conductor cross-section (mm2) |
0.08 mm² |
| Max. connectable conductor cross-section (mm2) |
1 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Material contact insert |
Polyamide |
| Contact insert material, short form |
PA |
| Colour |
red/brown |
Product features
| Min. number of insertion cycles |
100 |
| Pollution degree |
3 |
| Operating temperature min. static (no plugging or unplugging) |
-40 °C |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
125 °C |
| Halogen-free |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
Yes |
| UR certification |
according to UL 2238 (e-file number: E249137) |
| UL category control number |
CYJV2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR category control number |
CYJV8 |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
C024 |
| Product standard according to IEC |
IEC 61984 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The inserts are suitable for both pin and socket contacts. For a complete connection, you need a P-part and an E-part. P-part = rotation to the left, E-part = rotation to the right.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
