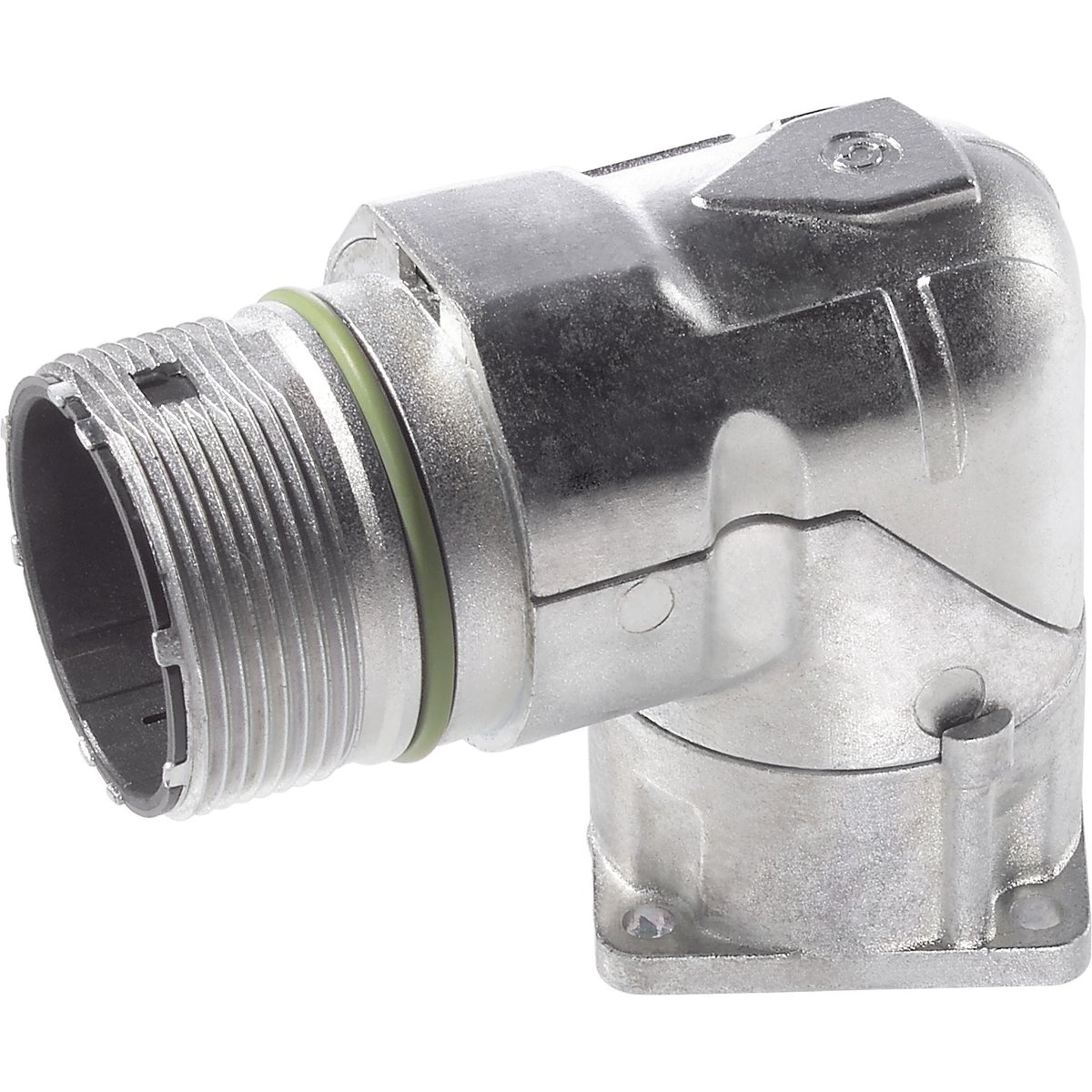

Anbaugehäuse; M 23 Signal; Schwarz (N); Stift; Anzahl der Kontakte: 17;
Vorteile
- Optimal aufeinander abgestimmte Komponenten
- Reduzierter Bestellaufwand
- Keine Fehlbestellungen
- Made in Germany
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Anbaugehäuse |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
0.087 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsspannung Signalkontakt |
50 V AC rms / DC nach IEC an 17 |
| Bemessungsstoßspannung Signalkontakt |
0.8 kV AC rms / DC nach IEC 61984 an 17 |
| Bemessungsstrom Signalkontakt |
7 A nach IEC |
| Durchgangswiderstand max. |
4 mΩ |
Produktaufbau
| Anzahl der Kontakte |
17 |
| Anzahl der Leistungskontakte |
0 |
| Anzahl der PE-Kontakte |
0 |
| Anzahl der Signalkontakte |
17 |
| Art der Verriegelung |
Schraubverriegelung |
| Gesamtlänge |
52,9 mm |
| Gesamtbreite |
25 mm |
| Gesamthöhe |
41,8 mm |
| Ausführung des Kontakts |
Stift |
| Bauform des Steckergehäuses |
gewinkelt |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Mit Schutzleiter |
Nein |
| Format des Steckers |
M 23 Signal |
| Steckverbindertyp |
Stecker |
| Art der Kodierung |
Schwarz (N) |
| Drehsinn |
E-Teil (Rechtsdrehend) |
| Schirmkontaktierung |
Ja |
| EMV Abschirmung |
Ja |
| Anschlussart Leiter |
Lötanschluss |
| Anschließbarer Leiterquerschnitt der Signalkontakte min. (mm2) |
0,08 mm² |
| Anschließbarer Leiterquerschnitt der Signalkontakte max. (mm2) |
1 mm² |
| Basismaterial Gehäuse |
Zinklegierung |
| Basismaterial Gehäuse Kurzform |
Zn |
| Material Einsatz |
Polyamid |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Material Dichtung |
Fluorkautschuk |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart gesteckt |
IP 65 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
125 °C |
| Halogenfrei |
Nein |
| Schlagfest |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 2238 (CCN: CYJV2 / e-file number: E249137) |
| UL Category Control Number |
CYJV2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: CYJV8 / e-file number: E249137) |
| cUR Category Control Number |
CYJV8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Panel-mount base; M 23 signal; Black (N); Pin; Number of contacts: 17;
Benefits
- Pre-packed kits with compatible components
- Uncomplicated ordering
- No misplaced orders
- Made in Germany
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Panel-mount base |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.087 kg |
| Delivery Unit |
1 |
| customs code |
85366990 |
Electrical parameters
| Rated voltage signal contact |
50 V AC rms / DC according to IEC to 17 |
| Rated impulse voltage signal contact |
0.8 kV AC rms / DC according to IEC 61984 to 17 |
| Rated current signal contact |
7 A according to IEC |
| Max. contact resistance |
4 mΩ |
Product design
| Number of contacts |
17 |
| Number of power contacts |
0 |
| Number of PE contacts |
0 |
| Number of signal contacts |
17 |
| Locking type |
Screw lock |
| Total length |
52.9 mm |
| Overall width |
25 mm |
| Overall height |
41.8 mm |
| Contact variant |
Pin |
| Connector housing design |
Angled |
| Coded |
Yes |
| With thread |
Yes |
| With protective earth |
No |
| Connector format |
M 23 signal |
| Connector type |
Plug |
| Coding type |
Black (N) |
| Direction of rotation |
E-part (rotating clockwise) |
| Shield contact |
Yes |
| EMC shielding |
Yes |
| Conductor connection type |
Solder termination |
| Min. connectable conductor cross-section of signal contacts (mm2) |
0.08 mm² |
| Max. connectable conductor cross-section of signal contacts (mm2) |
1 mm² |
| Housing base material |
Zinc alloy |
| Housing base material, short form |
Zn |
| Insert material |
Polyamide |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Sealing material |
Fluorinated rubber |
Product features
| Min. number of insertion cycles |
100 |
| IP protection class plugged in |
IP 65 |
| Pollution degree |
3 |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
125 °C |
| Halogen-free |
No |
| Impact-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
Yes |
| UR certification |
according to UL 2238 (CCN: CYJV2 / e-file number: E249137) |
| UL category control number |
CYJV2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: CYJV8 / e-file number: E249137) |
| cUR category control number |
CYJV8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
