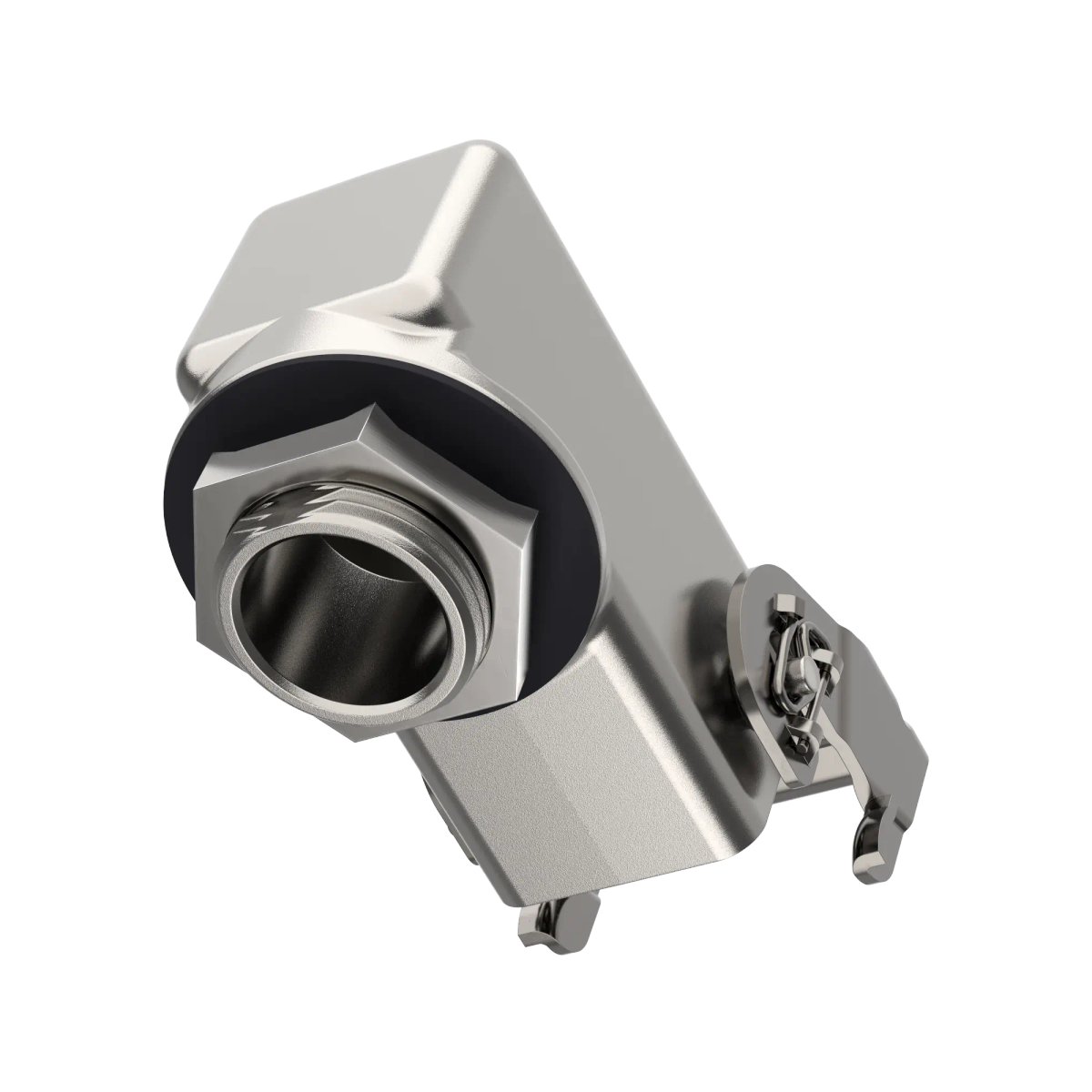

Anbaugehäuse; Baugröße: 3A; Steckverbinder Bauform: Standard; Längsbügel; Anzahl der Leitungseinführungen: 1; Zinklegierung, vernickelt; EMV Abschirmung; IP-Schutzart gesteckt: IP 68 – 1m (10h)
Vorteile
- Die Serie EPIC® ULTRA H-A 3 umfasst die kleinsten EMV-Gehäuse im Bereich der schweren
Industriesteckverbinder und sorgt für sichere Steckverbindungen auf kleinstem Raum.
- Das Einbaugehäuse ist mit vielen marktüblichen Tüllengehäusen steckbar.
- Mit seitlichem Kabeleingang für eine geordnete Leitungsverlegung und um
eine übermäßige Biegung der Leitung zu verhindern.
- Einfache Montage am Gerät durch Einschrauben und Fixieren mit Gegenmutter.
- Die Kontaktierung wird beim Anziehen der Gegenmutter durch die Schneidkanten erzielt, die die beschichtete Schicht des Gehäuses ankratzen.
- Die Verriegelung erfolgt über einen Längsbügel aus Edelstahl.
- Entspricht verriegelt Schutzart IP 65.
- Schutzart nach NEMA 250 klassifiziert sowie nach UL50E geprüft.
- Der Pfeil als neues Designelement auf der Gehäuseoberfläche ist einfach ertastbar und vereinfacht das Stecken in räumlich beengten und ggf. schlecht einsehbaren Anwendungsbereichen.
Anwendungsbereiche
- Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
- Speziell für Umgebungen, in denen das Produkt mit Wasser, Reinigungsmitteln und salzhaltigen Stoffen in Berührung kommt.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Einsätzen.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Hält hohen Umweltbelastungen und mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Anbaugehäuse |
| Baugröße |
3A |
| Verpackungseinheit (VPE) |
10 |
| Zolltarifnummer |
85366990 |
| Gewicht |
0.098 kg |
Produktaufbau
| Mit Kabelverschraubung |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Anzahl Kabeleingang seitlich |
1 |
| Mit Bügel |
Ja |
| Art der Verriegelung |
Längsbügel |
| Ausführung des Gehäuses |
Anbaugehäuse |
| Bauform des Steckergehäuses |
gewinkelt |
| Mit Gewinde |
Ja |
| Mit Klappdeckel |
Nein |
| Steckverbinder Bauform |
Standard |
| Mit Zwischenstutzen |
Nein |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Ja |
| Basismaterial Gehäuse |
Zinklegierung |
| Beschichtung Gehäuse |
vernickelt |
| Material Bügel |
Edelstahl |
| Material Dichtung |
Acrylnitril-Butadien-Kautschuk |
| Gehäusefarbe |
silbergrau |
Produkteigenschaften
| IP-Schutzart gesteckt |
IP 68 – 1m (10h) |
| Kurzzeitige Temperaturspitze |
123 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| UV-beständig |
Ja |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Korrosionsbeständig nach |
DIN EN 6988 |
| Korrosionsbeständig |
Ja |
| Salzsprühnebelprüfung nach |
DIN EN ISO 9227, Verfahren NSS, Prüfdauer 480 Std.; IEC 60068-2-52 Schärfegrad 2 |
| Halogenfrei |
Ja |
| Schlagfest |
Nein |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Nein |
| UR Zertifizierung |
nach UL 50E (e-file number: E75770) |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E75770) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
B437 |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Panel-mount base; Design size: 3A; Connector design: Standard; Single lever; Number of cable entries: 1; Zinc alloy, Nickel-plated; EMC shielding; IP protection class plugged in: IP 68 – 1m (10h)
Benefits
- The EPIC® ULTRA H-A 3 series covers the smallest EMC housings in the heavy-duty industrial connector field and ensures secure connectors in the smallest possible space.
- The installation housing can be connected to many of the most popular hoods on the market.
- With side cable outlet for orderly cable laying and to prevent the cable from bending too much.
- Easy assembly on the device by screwing and fastening with a lock nut.
- Contact is achieved via the cutting edges that penetrate the coated layer of the housing when the lock nut is tightened.
- The locking is performed using a stainless steel single lever.
- Meets protection class IP 65 when locked.
- Protection class classified according to NEMA 250 and tested pursuant to UL50E.
- The arrow is a new design element on the housing surface, making it easy to find and easy to connect in tight spaces and possibly poorly visible areas of application.
Applications
- For protecting the connector insert against environmental influences.
- Especially for environments where the product comes into contact with water, cleaning agents and saline substances.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- For use with many EPIC® rectangular connector inserts.
- For connecting devices and machines to a power supply in various applications.
- Withstands high environmental and mechanical stress.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Panel-mount base |
| Design size |
3A |
| Weight |
0.098 kg |
| Delivery Unit |
10 |
| customs code |
85366990 |
Product design
| With cable gland |
No |
| Number of cable entries |
1 pc. |
| Number of side cable entries |
1 |
| With lever |
Yes |
| Locking type |
Single lever |
| Housing variant |
Panel-mount base |
| Connector housing design |
Angled |
| With thread |
Yes |
| With hinged lid |
No |
| Connector design |
Standard |
| With collar |
No |
| Shield contact |
No |
| EMC shielding |
Yes |
| Housing base material |
Zinc alloy |
| Housing coating |
Nickel-plated |
| Lever material |
Stainless steel |
| Sealing material |
Acrylonitrile butadiene rubber |
| Housing colour |
silver grey |
Product features
| IP protection class plugged in |
IP 68 – 1m (10h) |
| Short-term temperature peaks |
123 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| UV-resistant |
Yes |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Corrosion-resistant according to |
DIN EN 6988 |
| Corrosion-resistant |
Yes |
| Salt spray test according to |
DIN EN ISO 9227, method NSS, test duration 480 hours; IEC 60068-2-52 Sharpness Level 2 |
| Halogen-free |
Yes |
| Impact-resistant |
No |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
No |
| UR certification |
according to UL 50E (e-file number: E75770) |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (e-file number: E75770) |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
B437 |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
