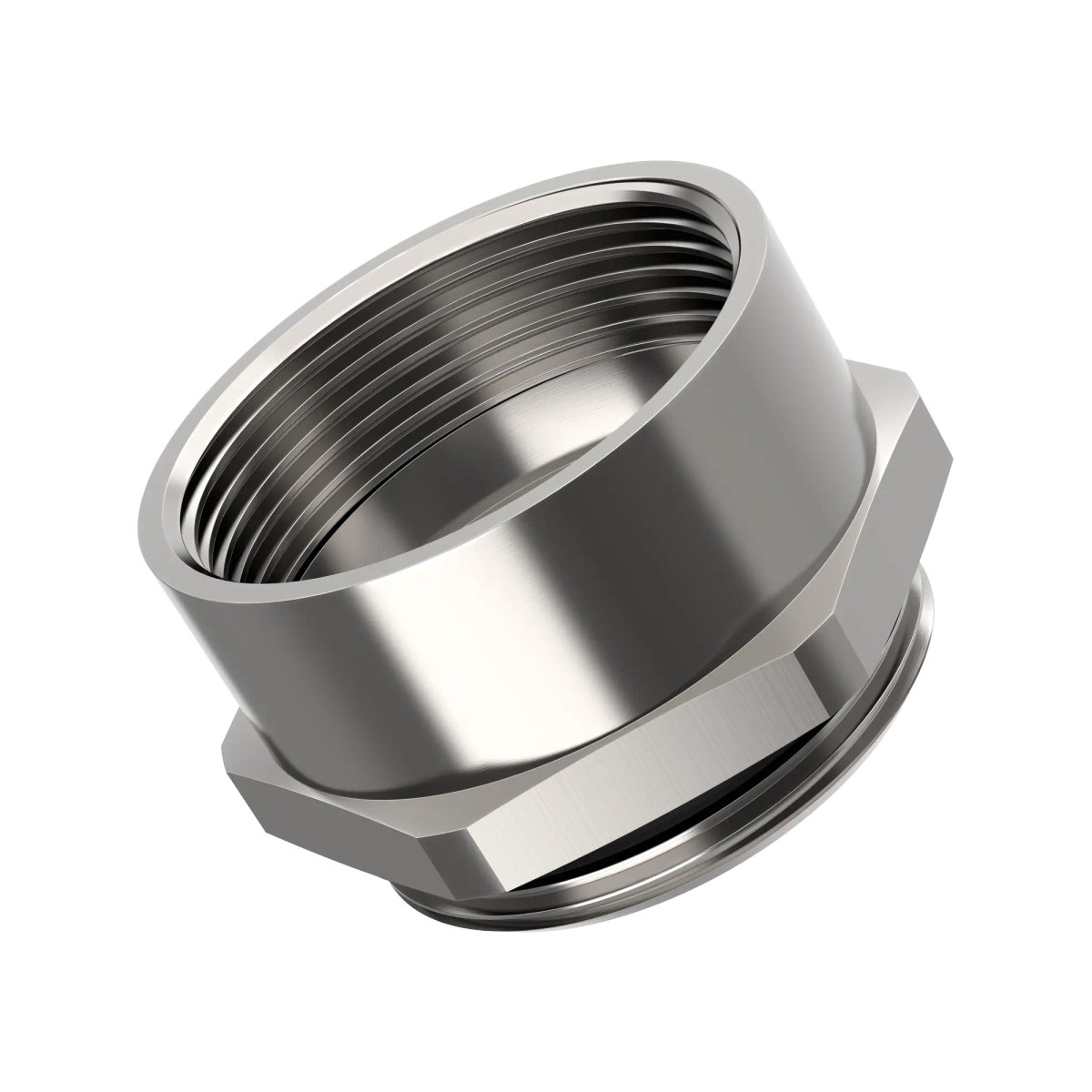

Adapter; M 20; Schlüsselweite: 22mm; Messing vernickelt
Vorteile
- Schafft mehr Platz im Steckverbindergehäuse und fungiert je nach Ausführung als Adapter, um die Kompatibilität zwischen metrischem und PG-Anschlussgewinde zu ermöglichen.
- Einfache Montage mittels Gabelschlüssel.
- In verschiedenen Gewindegrößen erhältlich.
- Kombinierbar mit metrischen oder PG-Kabelverschraubungen (artikelabhängig).
- Montierter O-Ring ermöglicht die bestmögliche Abdichtung hin zum Gehäuse (Schutzart IP 68 (5 bar)).
Anwendungsbereiche
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Gehäusen.
- Hält hohen chemischen und mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Adapter |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
100 |
| Montageart |
in Gewindebohrung |
| Zolltarifnummer |
74198090 |
| Gewicht |
0.015 kg |
Produktaufbau
| Kabelverschraubungsdesign |
gerade |
| Innengewinde |
PG 13,5 |
| Außengewinde |
M 20 |
| Gewindegröße |
M 20 |
| Schlüsselweite |
22 mm |
| Dichtungsart |
O-Ring |
| Material Körper |
Messing |
| Material Körper Kurzform |
CuZn |
| Oberflächenschutz |
vernickelt |
Produkteigenschaften
| Einsatz im Ex-Bereich |
Nein |
| Temperatur (min.) |
-60 °C |
| Temperatur (max.) |
200 °C |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Adapter; M 20; Spanner size: 22mm; Brass Nickel-plated
Benefits
- Creates additional room in the connector housing and acts as an adapter, depending on the variant, for providing compatibility between the metric and the PG connection thread.
- Easy assembly with a wrench.
- Available in different thread sizes.
- Can be combined with metric or PG cable glands (depending on the article).
- Mounted O-ring enables optimum sealing for the housing (protection class IP 68 (5 bar)).
Applications
- For use with many EPIC® rectangular connector housings.
- Withstands high chemical and mechanical loads.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Adapter |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.015 kg |
| Packaging type |
Bag |
| Delivery Unit |
100 |
| Installation type |
in threaded borehole |
| customs code |
74198090 |
Product design
| Cable gland design |
Straight |
| Inner thread |
PG 13,5 |
| Outer thread |
M 20 |
| Thread size |
M 20 |
| Spanner size |
22 mm |
| Seal type |
O-ring |
| Body material |
Brass |
| Body material, short form |
CuZn |
| Surface protection |
Nickel-plated |
Product features
| For use in hazardous areas |
No |
| Temperature (min.) |
-60 °C |
| Temperature (max.) |
200 °C |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
