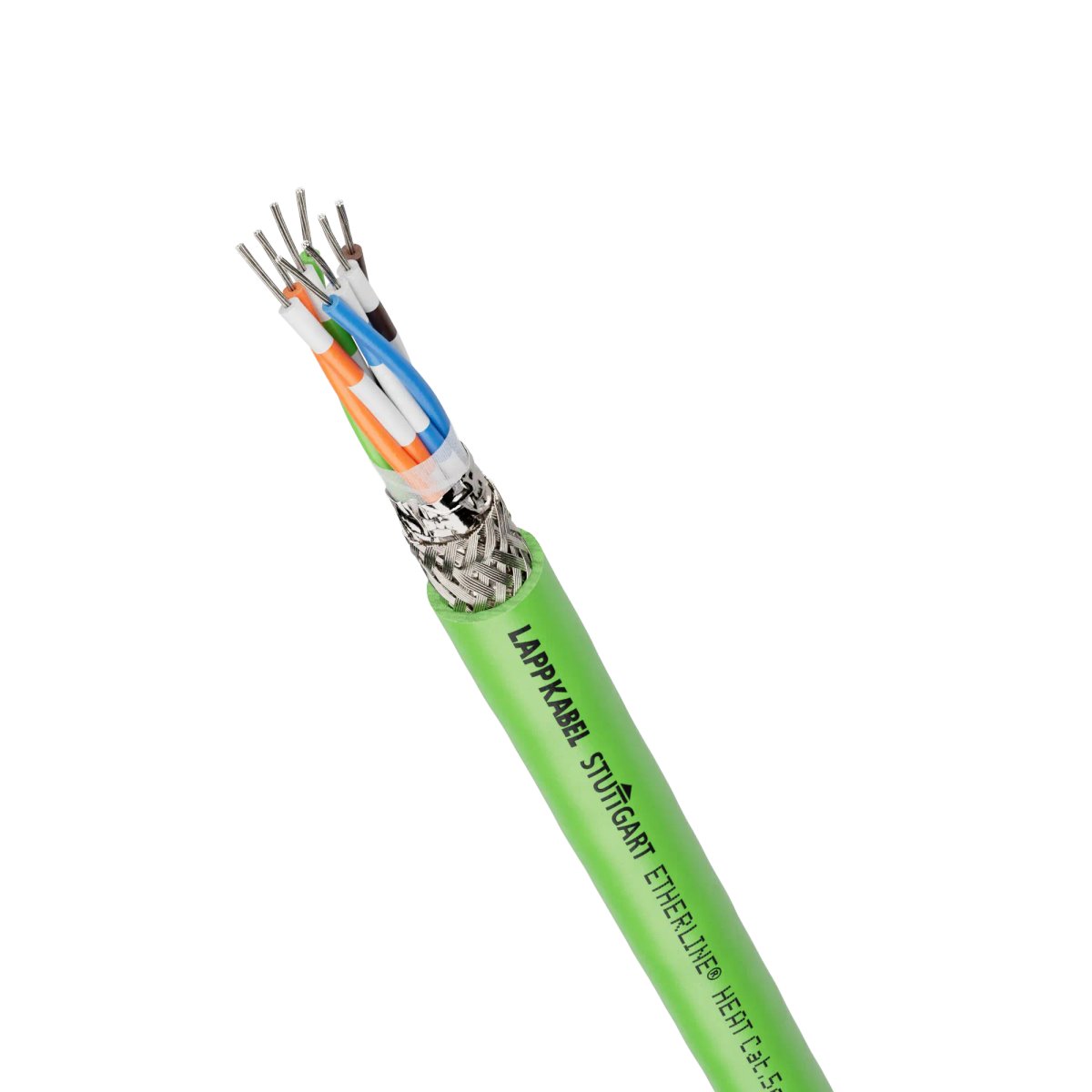

Ethernet-Leitung; flexibel; ETHERNET/IP, PROFINET; PROFINET® Anwendung: Typ C; Cat.5e; SF/UTP; PUR; Halogenfrei; grün
Vorteile
- Hält Temperaturen von -40 °C bis +105 °C stand (Temperaturklasse B gemäß ISO 6722 für Straßenfahrzeuge).
- Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
- Flammwidriger Leitungsaufbau reduziert die Gefahr von Brandfortleitung und hoher Rauchdichte im Brandfall.
- Für den Schutz von Personen und Sachgütern.
- Power-over-Ethernet-fähige Leitung zur gleichzeitigen Energie- und Datenversorgung von kleineren Netzwerkkomponenten mit geringem Energiebedarf (z.B. IP-Kameras, Wireless Access Points).
- In verschiedenen Schirmungsvarianten erhältlich.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz (Cat.5e) bzw. bis 600 MHz (Cat.6A und Cat.7).
Anwendungsbereiche
- Zur Verkabelung von Kamera-, Infotainment- oder Ticketing-Systemen in Straßenfahrzeugen.
- Normenkonform einsetzbar in Omnibussen (Prüfung des Brandverhaltens nach UNECE-R 118 für Fahrzeuge der Klasse M3 (II und III)).
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Für den flexiblen Einsatz im PROFINET-Netzwerk (Typ C).
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Einsetzbar in trockenen und feuchten Umgebungen.
- Weitgehend beständig gegen Öle, Kraftstoff, Laugen und Säuren.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke | ETHERLINE® |
|---|---|
| Produkttyp | Ethernet-Leitung |
| Gewicht | 72 kg/km |
| Kupferzahl | 38 kg/km |
| gültiges Feldbus oder Ethernet System | ETHERNET/IP; PROFINET |
| Industrie Segment | Automotive |
| Zolltarifnummer | 85444993 |
Elektrische Kennwerte
| Nennspannung | 48 V AC rms nach IEC |
|---|---|
| Bemessungsspannung Ader zu Ader | 50 V AC rms nach IEC |
| Prüfspannung Ader/Ader | 1 kV |
| Prüfspannung Ader/Schirm | 1 kV |
| Unterstützt Power over Ethernet | IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Schleifenwiderstand bei 20°C | 173 Ω/km |
| Nennwellenwiderstand | 100 Ω |
| Mögliche Übertragungsgeschwindigkeit | 1000 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) | 0,74 c |
Produktaufbau
| Leiter Anzahl/Größe | 24/7 |
|---|---|
| Leiternennquerschnitt (metrisch) | 0,22 mm² |
| Leiternennquerschnitt (AWG) | 24 AWG |
| Führender Leiterquerschnitt | AWG |
| Drahtzahl | 7 |
| Leiteraufbau | 7-drähtig |
| Einschließlich Schutzleiter | Nein |
| Anzahl Adern | 8 |
| Anzahl Paare | 4 |
| Bewicklung über Verseilung | Vliesbewicklung |
| Geschirmt | Ja |
| Art des Gesamtschirm | alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Kurzform Schirmung | SF/UTP |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm | 85 % |
| Mit Bewehrung | Nein |
| Mit Nagetierschutz | Nein |
| Min. Durchmesser der Ader | 1,1 mm |
| Nenndurchmesser der Ader | 1,17 mm |
| Max. Durchmesser der Ader | 1,22 mm |
| Min. Aussendurchmesser | 7,5 mm |
| Nennaussendurchmesser | 7,7 mm |
| Max. Aussendurchmesser | 7,9 mm |
| Leitungsform | rund |
| Grundmaterial der Aderisolation | Polyolefin |
| Grundmaterial der Aderisolation, Kurzform | PO |
| Grundmaterial des Außenmantels | Polyurethan |
| Grundmaterial des Außenmantels, Kurzform | PUR |
| Außenmantelfarbe | grün |
| Außenmantelfarbe RAL Ton | RAL 6018 |
| Aderidentifizierung | Farben |
Produkteigenschaften
| Einsatzgebiet | flexibel |
|---|---|
| PROFINET® Anwendung | Typ C |
| Für Dauerbiegung | Nein |
| Für Torsionsbelastung | Nein |
| Trommelbar | Nein |
| Minimaler Biegeradius, festverlegt | 10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt | 79 mm |
| Minimaler Biegeradius, gelegentlich bewegt | 15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt | 118,5 mm |
| Temperatur, fest verlegt | -40 °C bis 105 °C max. Leitertemperatur |
| Temperatur, fest verlegt max | 105 °C |
| Temperatur, fest verlegt min | -40 °C |
| Temperatur, gelegentlich bewegt | -30 °C bis 105 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max | 105 °C |
| Temperatur, gelegentlich bewegt min | -30 °C |
| Montagetemperatur min. | -30 °C |
| Montagetemperatur max. | 105 °C |
| Flammwidrig | Ja |
| Flammwidrigkeit nach | ISO 6722-1 5.22 |
| UV-beständig | Ja |
| Chemisch beständig | Nein |
| Säurebeständig | Nein |
| Halogenfrei | Ja |
| Halogenfreiheit nach | VDE 0472-815 |
| Ölbeständig | Nein |
| LABS-frei | Ja |
| LABS-frei nach | VDMA 24364-B2-L |
| Ethernet Kabel Kategorie | Cat.5e |
| Fast Connect (FC) Kabel | Nein |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| EAC zertifiziert | Ja |
| EAC Zertifizierungsnummer | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized | Nein |
| UL listed | Nein |
| cUR recognized | Nein |
| cUL listed | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet | Ja |
| Brandschutz-geprüft für Schienenfahrzeuge | Nein |
| Ecolab zertifiziert | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB2170850DE.pdf
- Konformitätserklärung: Lapp_PN-Manufacturer-Declaration_V53_2024.pdf
- CE Konformitätserklärung: CE2170850EN.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
