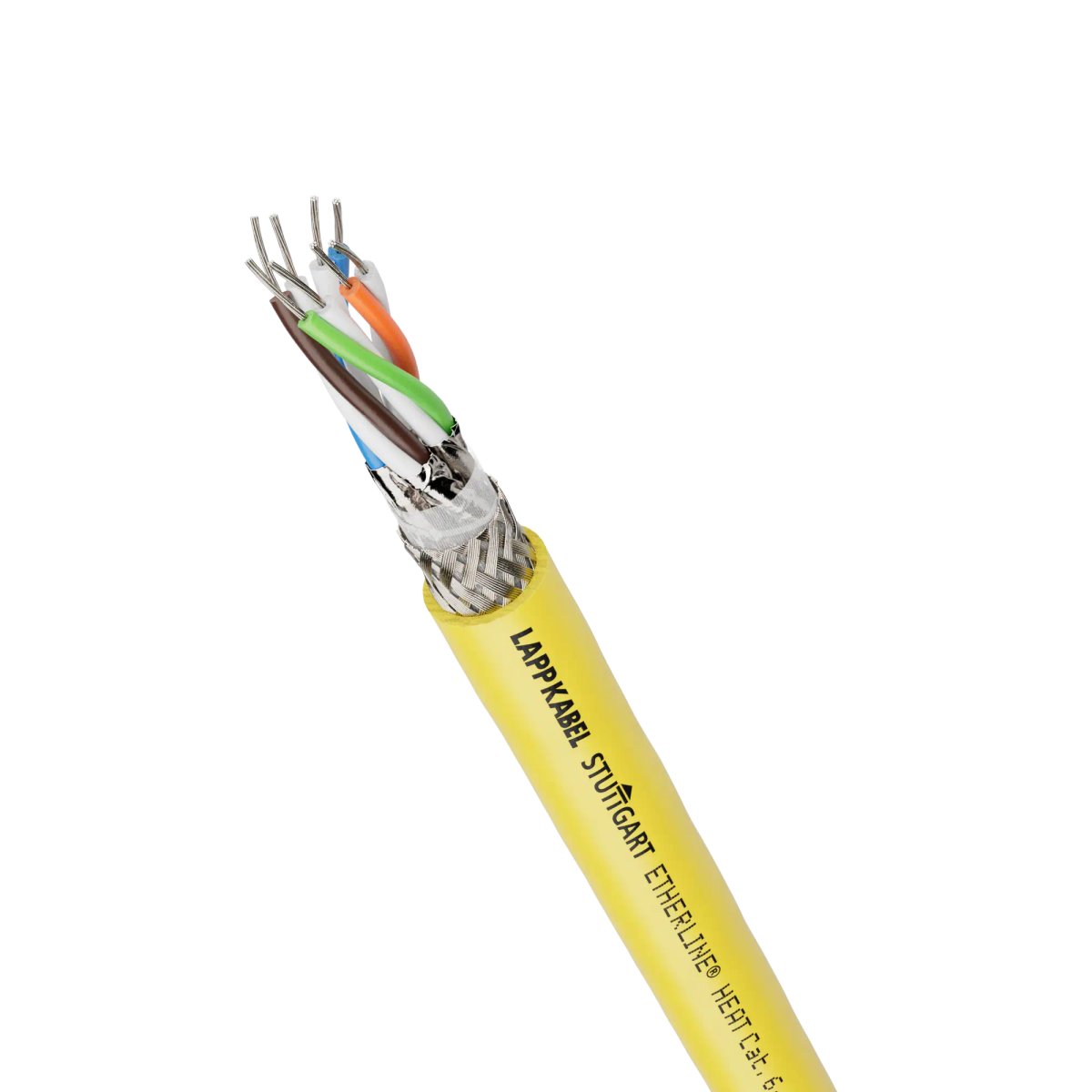

Ethernet-Leitung; flexibel; ETHERNET/IP, PROFINET; PROFINET® Anwendung: Typ C; Cat.6A; S/FTP; PUR; Halogenfrei; gelb
Vorteile
- Hält Temperaturen von -40 °C bis +105 °C stand (Temperaturklasse B gemäß ISO 6722 für Straßenfahrzeuge).
- Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
- Flammwidriger Leitungsaufbau reduziert die Gefahr von Brandfortleitung und hoher Rauchdichte im Brandfall.
- Für den Schutz von Personen und Sachgütern.
- Power-over-Ethernet-fähige Leitung zur gleichzeitigen Energie- und Datenversorgung von kleineren Netzwerkkomponenten mit geringem Energiebedarf (z.B. IP-Kameras, Wireless Access Points).
- In verschiedenen Schirmungsvarianten erhältlich.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz (Cat.5e) bzw. bis 600 MHz (Cat.6A und Cat.7).
Anwendungsbereiche
- Zur Verkabelung von Kamera-, Infotainment- oder Ticketing-Systemen in Straßenfahrzeugen.
- Normenkonform einsetzbar in Omnibussen (Prüfung des Brandverhaltens nach UNECE-R 118 für Fahrzeuge der Klasse M3 (II und III)).
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Für den flexiblen Einsatz im PROFINET-Netzwerk (Typ C).
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Einsetzbar in trockenen und feuchten Umgebungen.
- Weitgehend beständig gegen Öle, Kraftstoff, Laugen und Säuren.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
77 kg/km |
| Kupferzahl |
38 kg/km |
| gültiges Feldbus oder Ethernet System |
ETHERNET/IP; PROFINET |
| Industrie Segment |
Automotive |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
1 kV |
| Prüfspannung Ader/Schirm |
1 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Schleifenwiderstand bei 20°C |
280 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
10000 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,74 c |
Produktaufbau
| Leiter Anzahl/Größe |
4X2X24/7AWG |
| Leiternennquerschnitt (metrisch) |
0,22 mm² |
| Leiternennquerschnitt (AWG) |
24 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
7 |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Anzahl Paare |
4 |
| Art der Paarschirmung |
alukaschierte Kunststofffolie |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Kurzform Schirmung |
S/FTP |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm |
85 % |
| Mit Bewehrung |
Nein |
| Mit Nagetierschutz |
Nein |
| Nenndurchmesser der Ader |
1,3 mm |
| Nennaussendurchmesser |
8,1 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Geschäumtes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
Foam-Skin PE |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
gelb |
| Außenmantelfarbe RAL Ton |
RAL 1003 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
flexibel |
| PROFINET® Anwendung |
Typ C |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
81 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
121,5 mm |
| Temperatur, fest verlegt |
-40 °C bis 105 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
105 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-30 °C bis 105 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
105 °C |
| Temperatur, gelegentlich bewegt min |
-30 °C |
| Montagetemperatur min. |
-30 °C |
| Montagetemperatur max. |
105 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
ISO 6722-1 5.22 |
| UV-beständig |
Ja |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
VDE 0472-815 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.6A |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Ja |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Flexible; ETHERNET/IP, PROFINET; PROFINET® application: Type C; Cat.6A; S/FTP; PUR; Halogen-free; yellow
Benefits
- Withstands temperatures from -40°C to +105°C (temperature class B according to ISO 6722 for road vehicles).
- Halogen-free core insulation and sheath compound to comply with special fire safety requirements.
- Flame retardant cable design reduces the risk of flame propagation and high smoke density in the event of a fire.
- For the protection of people and property.
- Power over Ethernet-capable cable for simultaneous power and data supply of smaller network components with low energy requirements (e.g. IP cameras, wireless access points).
- Available in different shielding variants.
- For the transmission of analogue and digital signals in the frequency range up to 100 MHz (Cat. 5e) or up to 600 MHz (Cat.6A and Cat.7).
Applications
- For cabling camera, infotainment or ticketing systems in road vehicles.
- Compliant with standards for use in buses (fire behaviour test according to UNECE-R 118 for vehicles of category M3 (II and III)).
- Suitable for use in AC and DC charging infrastructures for electromobility.
- For fixed installation and occasional movement.
- For flexible use in the PROFINET network (type C).
- Also suitable for EtherCAT and EtherNet/IP applications.
- Can be used in dry and damp environments.
- Highly resistant to oils, fuels, alkalis and acids.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
77 kg/km |
| Copper index |
38 kg/km |
| valid fieldbus or Ethernet system |
ETHERNET/IP; PROFINET |
| Industry segment |
Automotive |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
1 kV |
| Test voltage core/screening |
1 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Loop resistance at 20°C |
280 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
10000 Mbit/s |
| Signal propagation speed (nom.) |
0.74 c |
Product design
| Conductor number/size |
4X2X24/7AWG |
| Nominal conductor cross-section (metric) |
0.22 mm² |
| Nominal conductor cross-section (AWG) |
24 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
7 |
| Conductor material |
Tin-plated copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
8 |
| Number of pairs |
4 |
| Pair shielding type |
Aluminium-laminated plastic foil |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Shielding, short form |
S/FTP |
| Optical degree of coverage of the stranded screening, overall screen |
85 % |
| With armouring |
No |
| With rodent protection |
No |
| Nominal core diameter |
1.3 mm |
| Nominal outer diameter |
8.1 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene foam |
| Core insulation basic material, short form |
Foam-Skin PE |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
yellow |
| Cable sheath RAL colour |
RAL 1003 |
| Core identification |
Colours |
Product features
| Application area |
Flexible |
| PROFINET® application |
Type C |
| For permanent bending |
No |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
10 x outer diameter |
| Minimum bending radius in mm, fixed installation |
81 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
121.5 mm |
| Temperature, fixed installation |
-40 °C to 105 °C max. conductor temperature |
| Temperature, fixed installation max |
105 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-30 °C to 105 °C max. conductor temperature |
| Temperature, occasionally moved max |
105 °C |
| Temperature, occasionally moved min |
-30 °C |
| Installation temperature min. |
-30 °C |
| Max. assembly temperature |
105 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
ISO 6722-1 5.22 |
| UV-resistant |
Yes |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
Yes |
| Halogen-free according to |
VDE 0472-815 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.6A |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
Yes |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- PROFINET® is a registered trademark of PNO (PROFIBUS user organisation).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
