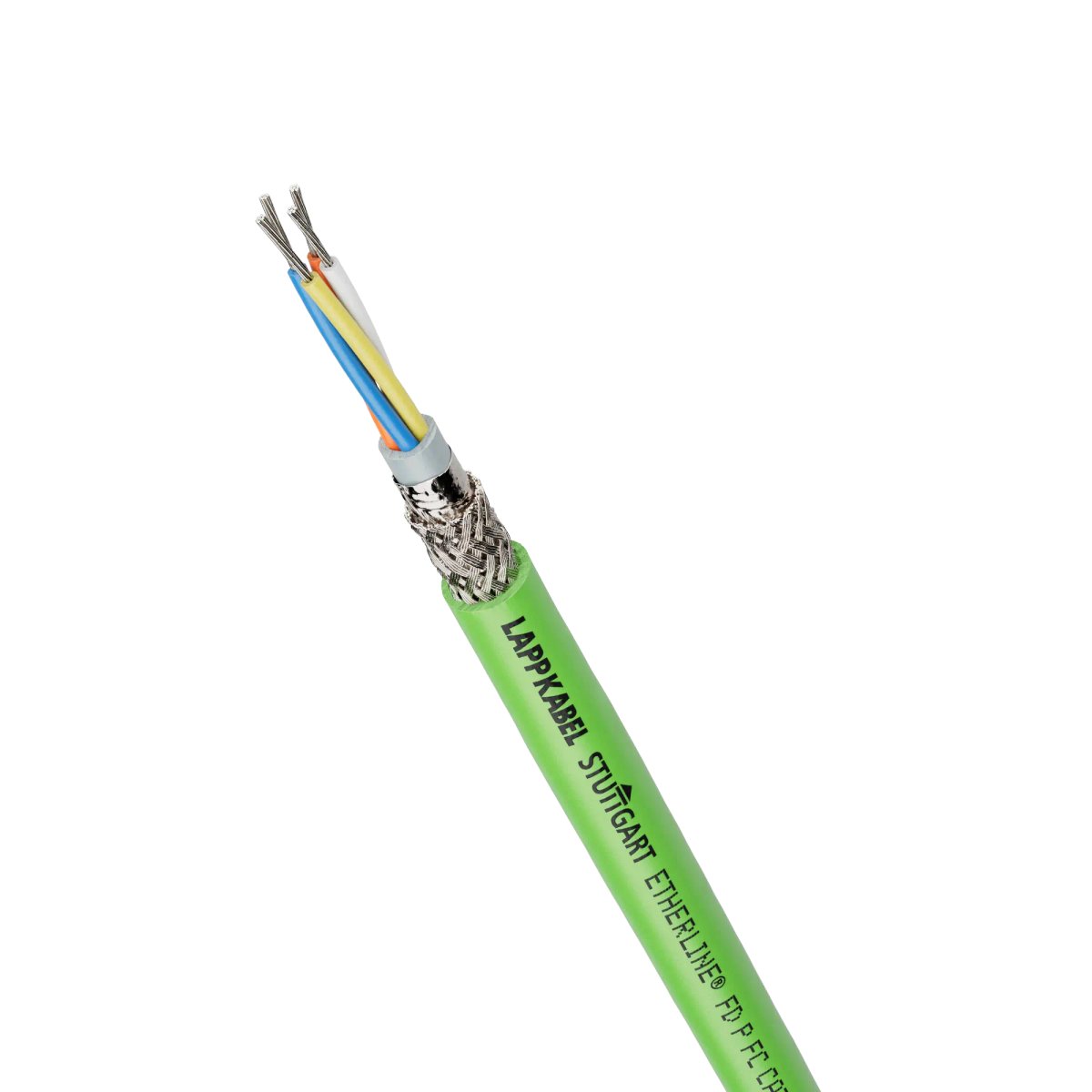

Ethernet-Leitung; Schleppkette, flexibel; PROFINET, ETHERNET/IP, Ethernet; PROFINET® Anwendung: Typ C; Cat.5e; SF/UTP; PUR; Halogenfrei; grün
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
- Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
- „Fast Connect“-Aufbau mit Innenmantel ermöglicht müheloses Abisolieren und Konfektionieren der Leitung.
- Erhöhte Beständigkeit gegenüber elektromagnetischen Störungen dank Verseilung als Sternvierer sowie doppelter Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Für den hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette im PROFINET-Netzwerk (Typ C).
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 100Base-T geeignet.
- Einsetzbar in trockenen und feuchten Umgebungen.
- PUR-Außenmantel hält hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
61 kg/km |
| Kupferzahl |
31.3 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFINET; ETHERNET/IP; Ethernet |
| Industrie Segment |
Montageautomation; Automotive; Baumaschinen; Lebensmittelindustrie; Intralogistik; Werkzeugmaschinen; Verpackungsindustrie; Prozessindustrie; Robotik |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
50 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
50 V AC rms nach IEC; 300 V AC rms nach UL |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
100 V |
| Prüfspannung Ader/Ader |
0.7 kV |
| Prüfspannung Ader/Schirm |
0.7 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Trennungsklasse nach EN 50174-2 |
D |
| Schleifenwiderstand bei 20°C |
114,8 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
100 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
2x2x22/7AWG |
| Leiternennquerschnitt (AWG) |
22 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
7 |
| Leitermaterial |
verzinntes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Anzahl Paare |
2 |
| Verseilart |
Sternvierer |
| Bewicklung über Verseilung |
halogenfreie Kunststofffolie |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Kurzform Schirmung |
SF/UTP |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm |
85 % |
| Mit Nagetierschutz |
Nein |
| Nenndurchmesser der Ader |
1,5 mm |
| Nennaussendurchmesser |
6,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
grün |
| Außenmantelfarbe RAL Ton |
RAL 6018 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
PROFINET Farbcode Sternvierer |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette; flexibel |
| PROFINET® Anwendung |
Typ C |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
52 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
52 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
52 mm |
| Temperatur, fest verlegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Temperatur, gelegentlich bewegt |
-20 °C bis 60 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
60 °C |
| Temperatur, gelegentlich bewegt min |
-20 °C |
| Temperatur, dynamisch dauerbewegt |
-20 °C bis 60 °C max. Leitertemperatur |
| Temperatur, dynamisch dauerbewegt max |
60 °C |
| Temperatur, dynamisch dauerbewegt min |
-20 °C |
| Montagetemperatur min. |
-20 °C |
| Montagetemperatur max. |
60 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL VW-1 |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
VDE 0472-815 |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
DIN EN 60811-2-1 |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
UL CMX nach UL 444 (e-file number: E236660) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
cUL CMX nach CSA C22.2 No. 214 (e-file number: E236660) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Cable chain, Flexible; PROFINET, ETHERNET/IP, Ethernet; PROFINET® application: Type C; Cat.5e; SF/UTP; PUR; Halogen-free; green
Benefits
- Fast information exchange through Ethernet technology.
- Cat. 5 performance up to 100 Mbit/s.
- For transmission of analogue and digital signals in the frequency range up to 100 MHz.
- Halogen-free core insulation and sheath compound to comply with special fire safety requirements.
- The “Fast Connect“ design with inner sheath enables easy stripping and assembly of the cable.
- High resistance to electromagnetic interference thanks to star quad stranding as well as double shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage (SF/UTP).
- UL/CSA certification according to technical data enables the product to be used in the North American market.
Applications
- For highly flexible, constantly moving use in moving machine parts and in cable chains in the PROFINET network (type C).
- Also suitable for EtherCAT and EtherNet/IP applications.
- Suitable for all LAN networks and Ethernet applications up to 100Base-T.
- Can be used in dry and damp environments.
- The PUR outer sheath withstands high mechanical loads.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
61 kg/km |
| Copper index |
31.3 kg/km |
| valid fieldbus or Ethernet system |
PROFINET; ETHERNET/IP; Ethernet |
| Industry segment |
Assembly Machines; Automotive; Construction Machinery; Food & Beverage; Intralogistics; Machine tools; Packaging; Processing Industries; Robotics |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
50 V AC rms according to IEC |
| Rated voltage core to core |
50 V AC rms according to IEC; 300 V AC rms according to UL |
| Maximum operating voltage (not for power transmission) |
100 V |
| Test voltage core/core |
0.7 kV |
| Test voltage core/screening |
0.7 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Segregation class according to EN 50174-2 |
D |
| Loop resistance at 20°C |
114.8 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
100 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
2x2x22/7AWG |
| Nominal conductor cross-section (AWG) |
22 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
7 |
| Conductor material |
Tin-plated copper |
| Including protective earth |
No |
| Number of cores |
4 |
| Number of pairs |
2 |
| Stranding type |
Star quad |
| Wrapping over stranding |
Halogen-free plastic film |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| Shielding, short form |
SF/UTP |
| Optical degree of coverage of the stranded screening, overall screen |
85 % |
| With rodent protection |
No |
| Nominal core diameter |
1.5 mm |
| Nominal outer diameter |
6.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
green |
| Cable sheath RAL colour |
RAL 6018 |
| Core identification |
Colours |
| Conductor colour code |
PROFINET Color code star quad |
Product features
| Application area |
Cable chain; Flexible |
| PROFINET® application |
Type C |
| For permanent bending |
Yes |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
8 x outer diameter |
| Minimum bending radius in mm, fixed installation |
52 mm |
| Minimum bending radius, dynamic continuously flexing |
8 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
52 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
52 mm |
| Temperature, fixed installation |
-30 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-30 °C |
| max. conductor temperature, occasionally moved |
-20 °C to 60 °C max. conductor temperature |
| Temperature, occasionally moved max |
60 °C |
| Temperature, occasionally moved min |
-20 °C |
| Temperature, dynamic continuously flexing |
-20 °C to 60 °C max. conductor temperature |
| Temperature, dynamic continuously flexing max |
60 °C |
| Temperature, dynamic continuously flexing min |
-20 °C |
| Installation temperature min. |
-20 °C |
| Max. assembly temperature |
60 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL VW-1 |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Halogen-free according to |
VDE 0472-815 |
| Oil-resistant |
Yes |
| Oil resistance according to |
DIN EN 60811-2-1 |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
UL CMX according to UL 444 (e-file number: E236660) |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
cUL CMX according to CSA C22.2 No. 214 (e-file number: E236660) |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- PROFINET® is a registered trademark of PNO (PROFIBUS user organisation).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
Um eine Bewertung zu schreiben, müssen Sie dieses Produkt gekauft haben. Melden Sie sich mit dem Konto an, mit dem Sie bestellt haben.
Rezensionen
Es gibt noch keine Rezensionen.
