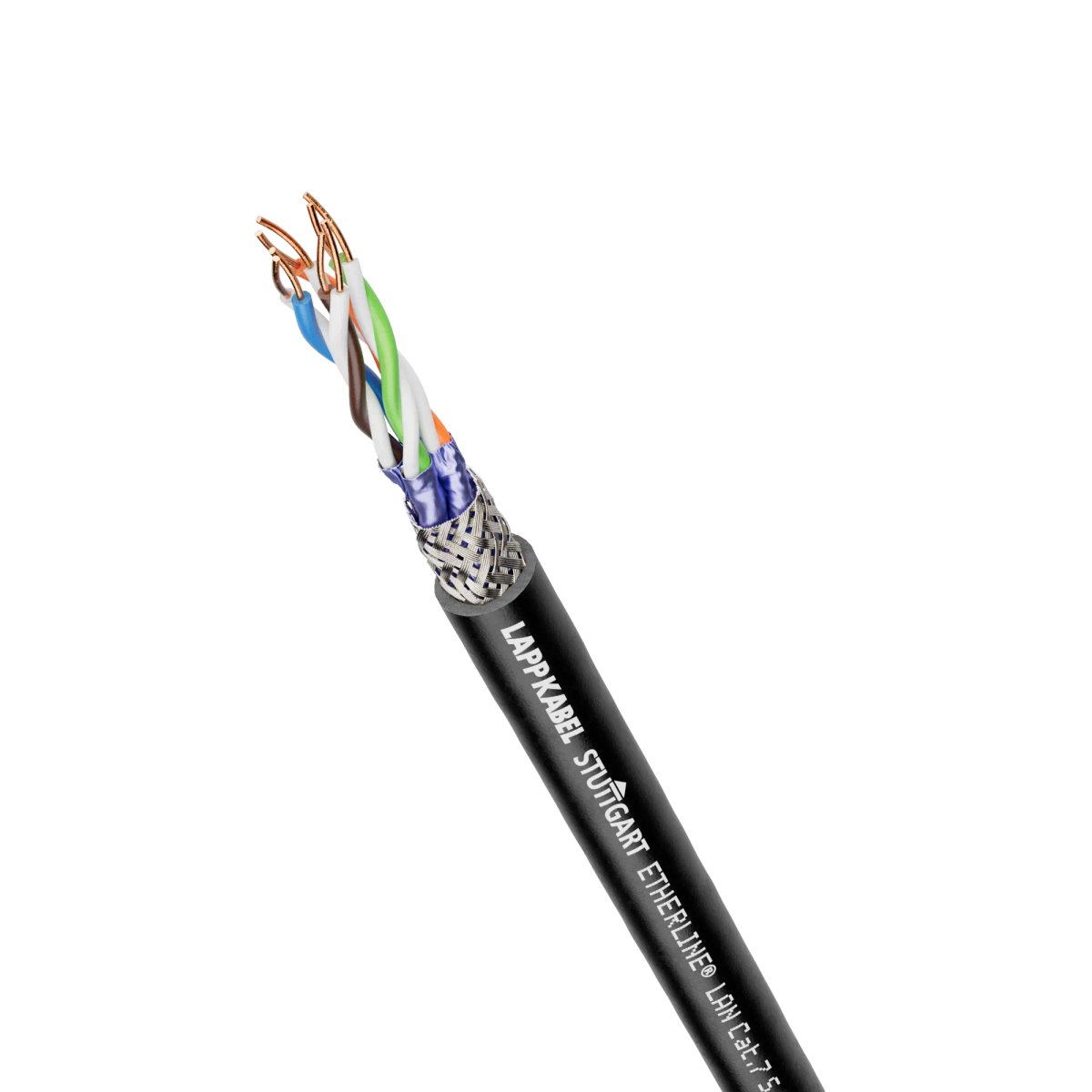

Ethernet-Leitung; feste Verlegung; Cat.7; S/FTP; PE; Halogenfrei; schwarz
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.7-Performance bis 10 Gbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 1000 MHz.
- Dank PE-Außenmantel speziell für die Verwendung im Außenbereich geeignet.
- Die Variante „(L)PE“ ist durch einie Aluminiumbandierung im Außenmantel querwasserdicht und somit für die direkte Erdverlegung geeignet.
- Idealer Schutz vor elektromagnetischer Störung durch Paarschirmung mit Aluverbundfolie und Kupferabschirmgeflecht als Gesamtschirmung (S/FTP).
Anwendungsbereiche
- Zur strukturierten Gebäudeverkabelung gemäß EN 50173 und ISO/IEC 11801.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 10GBase-T geeignet.
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
90 kg/km |
| Kupferzahl |
24 kg/km |
| Industrie Segment |
Stromnetze; Erneuerbare Energien: Solar; Gebäudeautomation |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
100 V |
| Prüfspannung Ader/Ader |
1 kV |
| Prüfspannung Ader/Schirm |
1 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Trennungsklasse nach EN 50174-2 |
D |
| Schleifenwiderstand bei 20°C |
150 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
10000 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,77 c |
Produktaufbau
| Leiter Anzahl/Größe |
4x2x23AWG |
| Leiternennquerschnitt (AWG) |
23 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
1 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
eindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Anzahl Paare |
4 |
| Art der Paarschirmung |
alukaschierte Kunststofffolie |
| Verseilart |
Twisted-pair |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Kurzform Schirmung |
S/FTP |
| Mit Bewehrung |
Ja |
| Mit Nagetierschutz |
Ja |
| Min. Aussendurchmesser |
9,4 mm |
| Nennaussendurchmesser |
9,6 mm |
| Max. Aussendurchmesser |
9,8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyolefin |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyethylen |
| Grundmaterial des Außenmantels, Kurzform |
PE |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Verlegeart |
Erdverlegung |
| Erdverlegbar |
direkt; im Kabelgraben; im Schutzrohr |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
78,4 mm |
| Temperatur, fest verlegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Montagetemperatur min. |
-10 °C |
| Montagetemperatur max. |
50 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Halogenfrei |
Ja |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Wasserbeständig |
Ja |
| Ethernet Kabel Kategorie |
Cat.7 |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Fixed installation; Cat.7; S/FTP; PE; Halogen-free; black
Benefits
- Fast information exchange through Ethernet technology.
- Cat. 7 performance up to 10 Gbit/s.
- For transmission of analogue and digital signals in the frequency range up to 1000 MHz.
- Especially suitable for outdoor use thanks to the PE outer jacket.
- The „(L)PE“ variant is transversely watertight thanks to an aluminium banding in the outer jacket and is therefore suitable for direct underground installation.
- Ideal protection against electromagnetic interference due to aluminium-laminated pair shielding and copper stranded shielding as overall shielding (S/FTP).
Applications
- For structured building cabling according to EN 50173 and ISO/IEC 11801.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- Suitable for all LAN networks and Ethernet applications up to 10GBase-T.
- Suitable for use in AC and DC charging infrastructures for electromobility.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
90 kg/km |
| Copper index |
24 kg/km |
| Industry segment |
Power Grids; Renewable Energy: Solar; Building Automation |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
100 V |
| Test voltage core/core |
1 kV |
| Test voltage core/screening |
1 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Segregation class according to EN 50174-2 |
D |
| Loop resistance at 20°C |
150 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
10000 Mbit/s |
| Signal propagation speed (nom.) |
0.77 c |
Product design
| Conductor number/size |
4x2x23AWG |
| Nominal conductor cross-section (AWG) |
23 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
1 |
| Conductor material |
Bare copper |
| Conductor design |
solid conductor |
| Including protective earth |
No |
| Number of cores |
8 |
| Number of pairs |
4 |
| Pair shielding type |
Aluminium-laminated plastic foil |
| Stranding type |
Twisted-pair |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Shielding, short form |
S/FTP |
| With armouring |
Yes |
| With rodent protection |
Yes |
| Min. outer diameter |
9.4 mm |
| Nominal outer diameter |
9.6 mm |
| Max. outer diameter |
9.8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyolefin |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Polyethylene |
| Basic material of outer sheath, short form |
PE |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| Installation type |
Underground installation |
| Suitable for underground installation |
direct; in cable trench; in protective cable conduit |
| Windable |
No |
| Minimum bending radius, stationary |
8 x outer diameter |
| Minimum bending radius in mm, fixed installation |
78.4 mm |
| Temperature, fixed installation |
-30 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-30 °C |
| Installation temperature min. |
-10 °C |
| Max. assembly temperature |
50 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Halogen-free |
Yes |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Water-resistant |
Yes |
| Ethernet cable category |
Cat.7 |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
