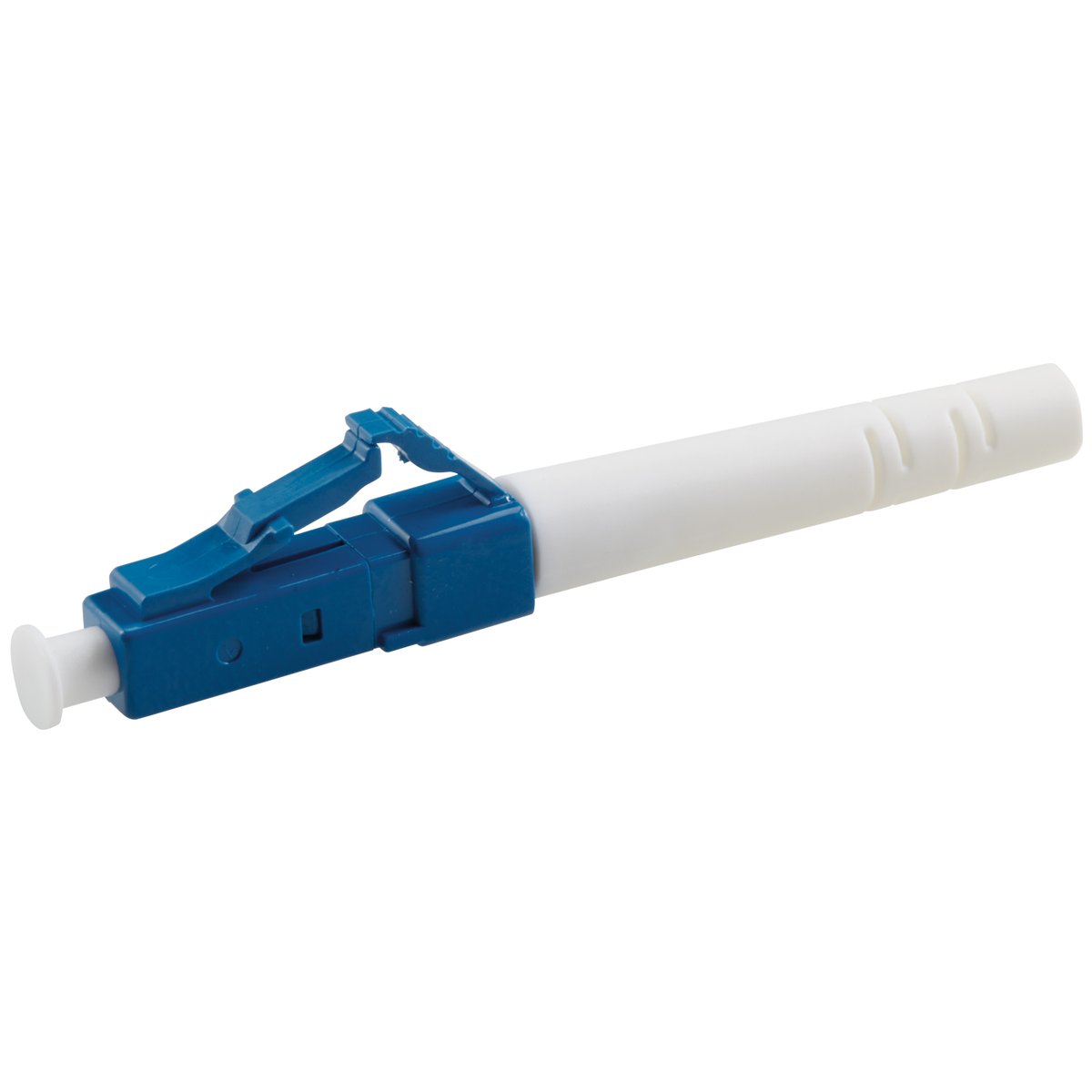

LWL-Steckverbinder; LC; Stecker; Simplex;
Vorteile
- Kompakte LC‑Simplex‑Bauform für hohe Packungsdichte in Patchfeldern und Verteilern.
- Steckgesichter der LC-Steckverbinder gemäß DIN EN IEC 61754-20.
- Hochwertige Zirkonia‑Ferrule für eine exakte Zentrierung der Glasfaser.
- Robustes Polyetherimid‑Gehäuse für viele Steckzyklen und zuverlässigen Ferrulenschutz (Brennbarkeitsklasse V‑0 nach UL94‑Prüfverfahren für die Brennbarkeit von Kunststoffen).
- Für Multimode‑ oder Singlemode‑Fasern erhältlich.
- Die Faserendflächen des Steckverbinders sind in den Schliffarten „PC“ oder „APC“ erhältlich, die die Rückflussdämpfung unterschiedlich beeinflussen. Der Standardschliff „PC“ genügt bei kurzen bis mittleren Strecken; bei sehr hohen Anforderungen an die Rückflussdämpfung eignet sich der APC-Schrägschliff.
- Inklusive Staubschutzkappe und Knickschutztülle.
Anwendungsbereiche
- Zur Herstellung einer steckbaren Glasfaser-Verbindung.
- Für den Einsatz in Patchfeldern und Verteilern.
- Zur Verwendung in Backbone-Netzwerkbereichen.
- Zur Verkabelung von Gebäuden und Rechenzentren.
- Für den Einsatz in Innenbereichen oder geschützten Industrieumgebungen ohne Anforderungen an eine hohe IP‑Schutzart.
- Einsatz bei bis zu ‑40 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke | HITRONIC® |
|---|---|
| Produkttyp | LWL-Steckverbinder |
| Lieferumfang | 4 Stück Steckverbinder; inklusive Staubschutzkappe; inklusive Knickschutztüllen (eine Farbe) |
| Gewicht | 0.002 kg |
| Verpackungseinheit (VPE) | 4 |
| Lichtwellenleiter-Typ | GOF |
| Zolltarifnummer | 85369010 |
Produktaufbau
| Direktmontage möglich | Ja |
|---|---|
| Staubschutzkappe | Ja |
| Gesamtlänge | 50,5 mm |
| Gesamtbreite | 4,5 mm |
| Gesamthöhe | 9,2 mm |
| Durchmesser der Ferrule | 1,25 mm |
| Ausführung des Steckverbinders | Simplex |
| Bauform des Steckergehäuses | gerade |
| Steckverbindertyp | Stecker |
| Art der Steckverbindung | LC |
| Anschließbarer Aderdurchmesser max. (mm) | 2,8 mm |
| Geeigneter Fasertyp | Singlemode-Faser |
| Basismaterial Gehäuse Kurzform | PEI |
| Material Ferrule | Zirkonia |
| Farbe Stecker | blau |
Produkteigenschaften
| Temperatur bei Lagerung min. | -40 °C |
|---|---|
| Temperatur bei Lagerung max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 80 °C |
| UV-beständig | Nein |
| Anwendungsbereich des Kontaktes | Daten / Signale |
| Zugfestigkeit nach Konfektion | 70 N |
Zertifizierungen und Normen
| EAC zertifiziert | Nicht benötigt |
|---|---|
| EAC Zertifizierungsnummer | Отказное письмо № 481 |
| Produktnorm nach IEC | LC nach IEC 61754-20 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
