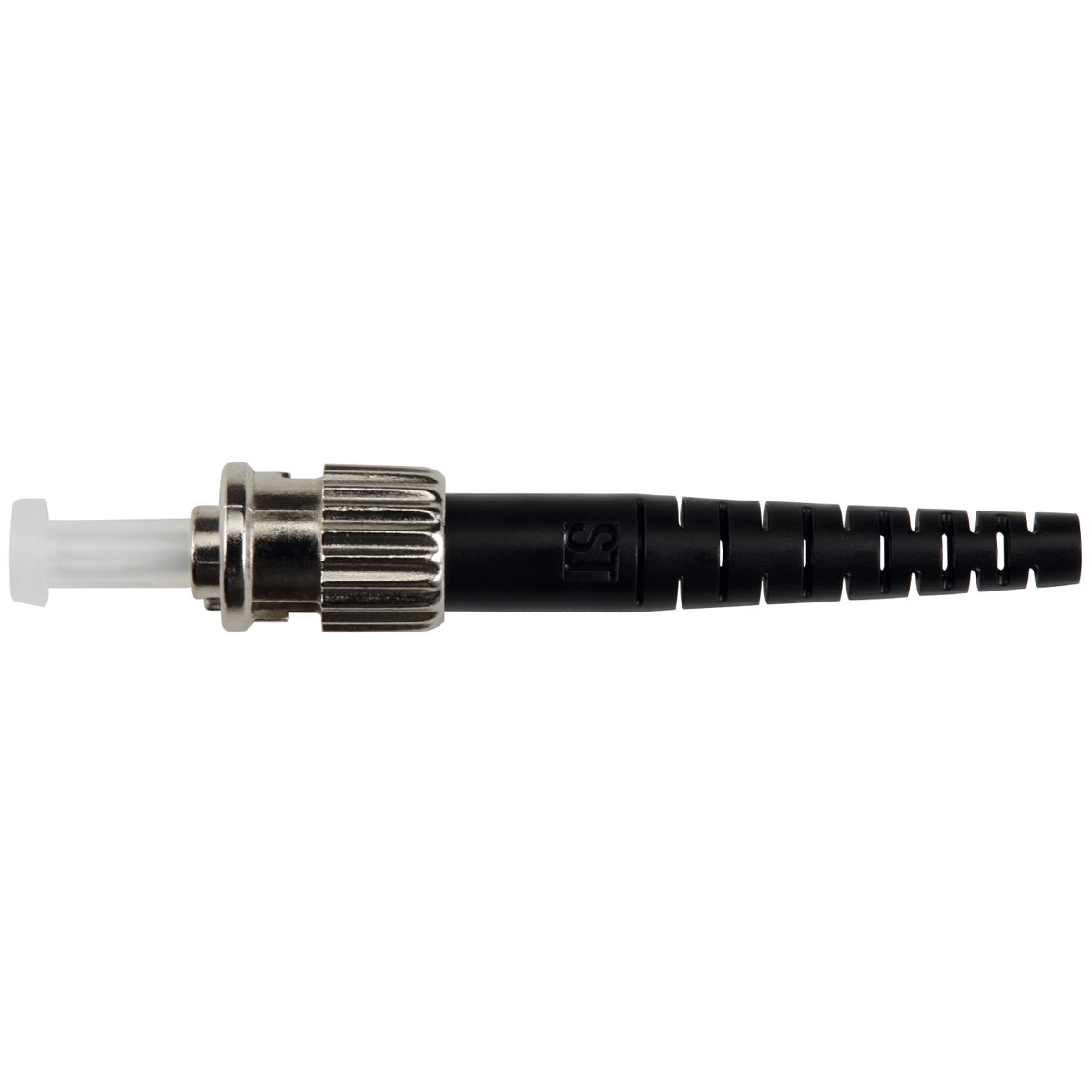

LWL-Steckverbinder; ST; Stecker; gerade; Art der Verriegelung: Bajonett; Simplex;
Vorteile
- Ideal für Konfektionäre
- Für Konfektionsprozess: Kabelvor-bereitung/kleben/crimpen/polieren
- Genauen Prozess siehe Anleitung Konfektionswerkzeug (nicht im LAPP-Sortiment)
- Setzt Grundkenntnisse der Glasfaser-technik voraus
Anwendungsbereiche
- Für Stecker-Konfektionen in Fertigungs- oder Laborumgebung
Technische Daten
Allgemeine Informationen
| Marke |
HITRONIC® |
| Produkttyp |
LWL-Steckverbinder |
| Lieferumfang |
4 Stück Steckverbinder; inklusive Staubschutzkappe; inklusive Knickschutztüllen (eine Farbe) |
| Gewicht |
0.005 kg |
| Verpackungseinheit (VPE) |
4 |
| Zolltarifnummer |
85369010 |
Produktaufbau
| Art der Verriegelung |
Bajonett |
| Direktmontage möglich |
Nein |
| Staubschutzkappe |
Ja |
| Gesamtlänge |
50 mm |
| Länge der Ferrule |
8 mm |
| Durchmesser der Ferrule |
2,5 mm |
| Ausführung des Steckverbinders |
Simplex |
| Bauform des Steckergehäuses |
gerade |
| Steckverbindertyp |
Stecker |
| Art der Steckverbindung |
ST |
| Anschließbarer Aderdurchmesser max. (mm) |
2,8 mm |
| Geeigneter Fasertyp |
Multimode-Faser |
| Basismaterial Gehäuse |
Kupferlegierung |
| Material Ferrule |
Zirkonia |
Produkteigenschaften
| Temperatur bei Lagerung min. |
-40 °C |
| Temperatur bei Lagerung max. |
85 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
80 °C |
| UV-beständig |
Nein |
| Anwendungsbereich des Kontaktes |
Daten / Signale |
| Zugfestigkeit nach Konfektion |
100 N |
Zertifizierungen und Normen
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 481 |
| Produktnorm nach IEC |
ST (BFOC) nach IEC 61754-2 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Fibre optic connector; ST; Plug; Straight; Locking type: Bayonet; Simplex;
Benefits
- Ideal for assembling
- For assembly process: cable preparation/glueing/crimping/polishing
- Assembly instructions can be found in the GOF assembly toolbox (not included in Lapp product range)
- Trained optical installers should be used in all connector assembly
Applications
- For connector assemblies in production or laboratory environment
Technical specifications
General information
| Brand |
HITRONIC® |
| Product type |
Fibre optic connector |
| Scope of delivery |
4 connectors; including dust protection cap; including anti-kink sleeves (one colour) |
| Weight |
0.005 kg |
| Delivery Unit |
4 |
| customs code |
85369010 |
Product design
| Locking type |
Bayonet |
| Direct assembly possible |
No |
| Dust protection cap |
Yes |
| Total length |
50 mm |
| Ferrule length |
8 mm |
| Ferrule diameter |
2.5 mm |
| Connector variant |
Simplex |
| Connector housing design |
Straight |
| Connector type |
Plug |
| Type of plug connection |
ST |
| Max. connectable conductor cross-section (mm) |
2.8 mm |
| Suitable fibre type |
Multi-mode fibre |
| Housing base material |
Copper alloy |
| Ferrule material |
Zirconia |
Product features
| Storage temperature min. |
-40 °C |
| Max. storage temperature |
85 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
80 °C |
| UV-resistant |
No |
| Contact application areact |
Data / signals |
| Tensile strength after assembly |
100 N |
Certifications and standards
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 481 |
| Product standard according to IEC |
ST (BFOC) according to IEC 61754-2 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
